5 Funktionsbeschreibung
Zusätzlich wird mithilfe der Durchmesseränderung die aktuelle Materialstärke in
jedem Messintervall gerechnet, zum Beispiel für die Berechnung der Länge.
Stärke = |Durchmesser

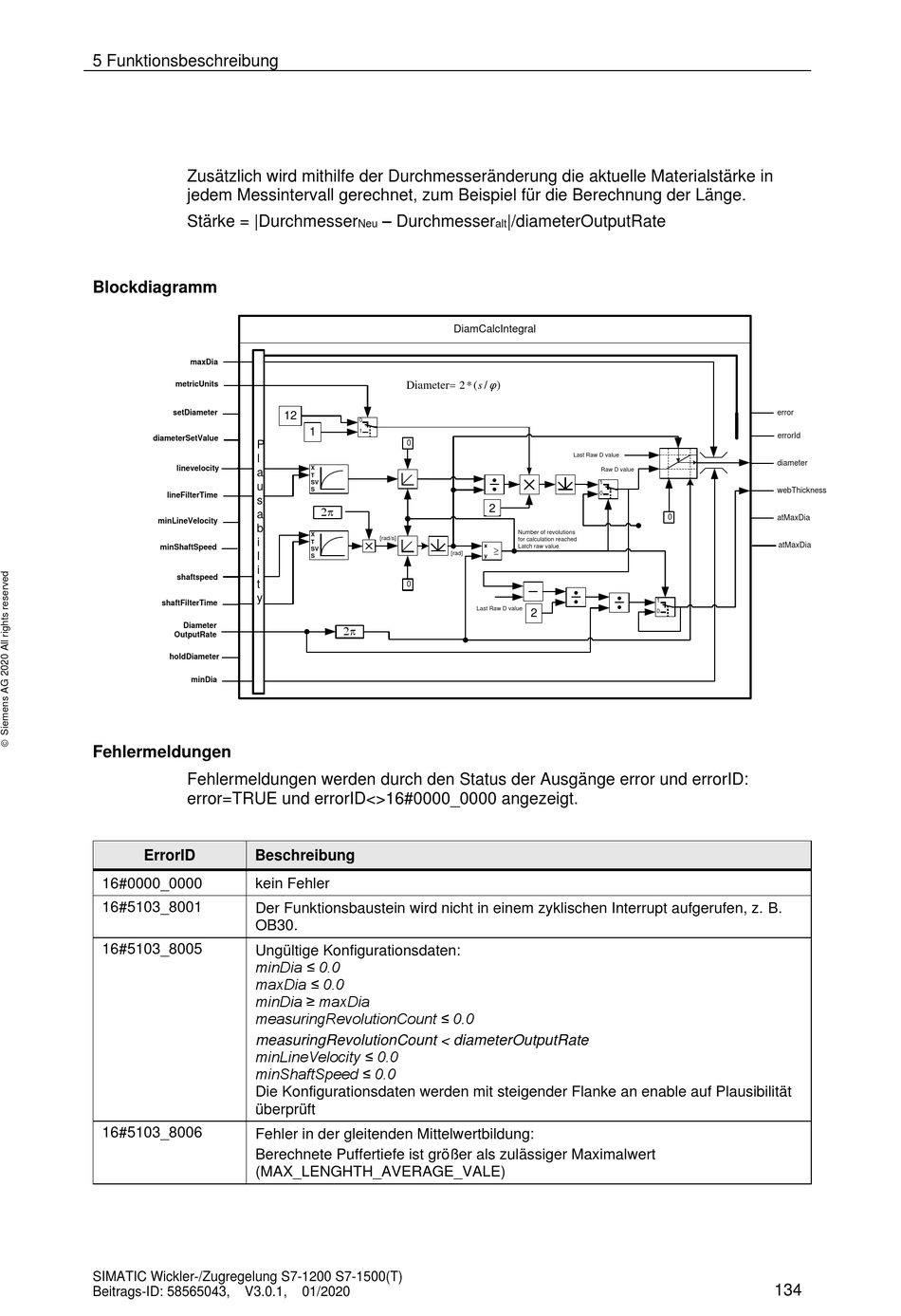

Blockdiagramm

maxDia
metricUnits
setDiameter
diameterSetValue
P
l
linevelocity
a
u
lineFilterTime
s
a
minLineVelocity
b
i
minShaftSpeed
l
i
shaftspeed
t
y
shaftFilterTime
Diameter
OutputRate
holdDiameter
minDia
Fehlermeldungen
Fehlermeldungen werden durch den Status der Ausgänge error und errorID:
error=TRUE und errorID<>16#0000_0000 angezeigt.
ErrorID Beschreibung
16#0000_0000 kein Fehler
16#5103_8001
Der Funktionsbaustein wird nicht in einem zyklischen Interrupt aufgerufen, z. B.
OB30.
16#5103_8005
Ungültige Konfigurationsdaten:
minDia ≤ 0.0
maxDia ≤ 0.0
minDia ≥ maxDia
measuringRevolutionCount ≤ 0.0
measuringRevolutionCount < diameterOutputRate
minLineVelocity ≤ 0.0
minShaftSpeed ≤ 0.0
Die Konfigurationsdaten werden mit steigender Flanke an enable auf Plausibilität
überprüft
16#5103_8006
Fehler in der gleitenden Mittelwertbildung:
Berechnete Puffertiefe ist größer als zulässiger Maximalwert
(MAX_LENGHTH_AVERAGE_VALE)
SIMATIC Wickler-/Zugregelung S7-1200 S7-1500(T)
Beitrags-ID: 58565043, V3.0.1,
– Durchmesser
Neu
=
Diameter
12
0
1
1
0
X
T
SV
S

X
[rad/s]
T
SV
[rad]
S
0

01/2020
|/diameterOutputRate
alt
DiamCalcIntegral

2 ( * s / )
Last Raw D value
Raw D value
1
0
2
Number of revolutions
for calculation reached
x
Latch raw value
≥
y
Last Raw D value
2
error
errorId
diameter
webThickness
0
atMaxDia
atMaxDia
1
0
