8 Messung
Der Kalibrator misst DC-Spannung, DC-Strom, Widerstand, Thermoelement, RTD, Frequenz, Kontinuität,und Switch
Warnung
In Anwendungen, in denen der Kalibrator zusammen mit den mitgelieferten Messkabeln genutzt wird, ist die zulässige
maximale Spannung gegen Masse der Eingangsterminals 60 V. Verwenden Sie den Kalibrator nicht zwischen
Spannungen, die die maximale Spannung gegen Masse übersteigen, um Stromschlägen vorzubeugen.
Der maximale Höchstwert der zulässigen Spannung gegen Masse beträgt 60 V, wenn der im Lieferumfang enthaltene
Thermoelement-Konverter an den Eingangsterminals angeschlossen ist. Um Stromschläge zu vermeiden, verwenden
Sie den Terminaladapter nicht zum Messen von Schaltspannung, die die Maximalspannung zur Masse übersteigt.
Hinweise:
Wird der Kalibrator eingeschaltet befindet sich die measurement Funktion im OFF Modus, um Batterie zu sparen.
Drücken Sie die (ON) Taste, um die gewünschte Funktion zu aktivieren.
Im mA source Modus, unter Verwendung des auto-sweeping Modus, kann die measurement Funktion nicht durch
Drücken der (ON) Taste gestartet werden (auf dem Display erscheint „NO. OP" error).
Durch Benutzen der 〔HOLD〕Taste, kann der Messwert auf dem Display eingefroren werden.
Schalten die den MEASURE Modus durch Drücken der (ON) Taste aus, wenn sich das Messgerät über einen längeren
Zeitraum nicht in Benutzung befindet. Der auf dem Display angezeigte Messwert und der Strom für den internen
Messkreis schalten sich aus. Somit wird Batteriestrom gespart.
Wenn der Benutzer den Bereich ändert werden auf dem oberen Bereich des Displays Bindestriche „ - - - - -" angezeigt.
Ist die Eingabe überladen (über einem Bereich), zeigt der Messwert auf dem Display „oL" an.
8.1 Anschließen der Kabel an die Terminals
Für die DC-Strom, Ohm, Frequenz, Kontinuität oder Switch Modi (Abbildung 11)
Schritt 1: Verbinden Sie das schwarze Messkabel mit dem „COM" Eingangsterminal und das rote Messkabel mit dem
„VHzTc ΩRTD" Eingangsterminal.

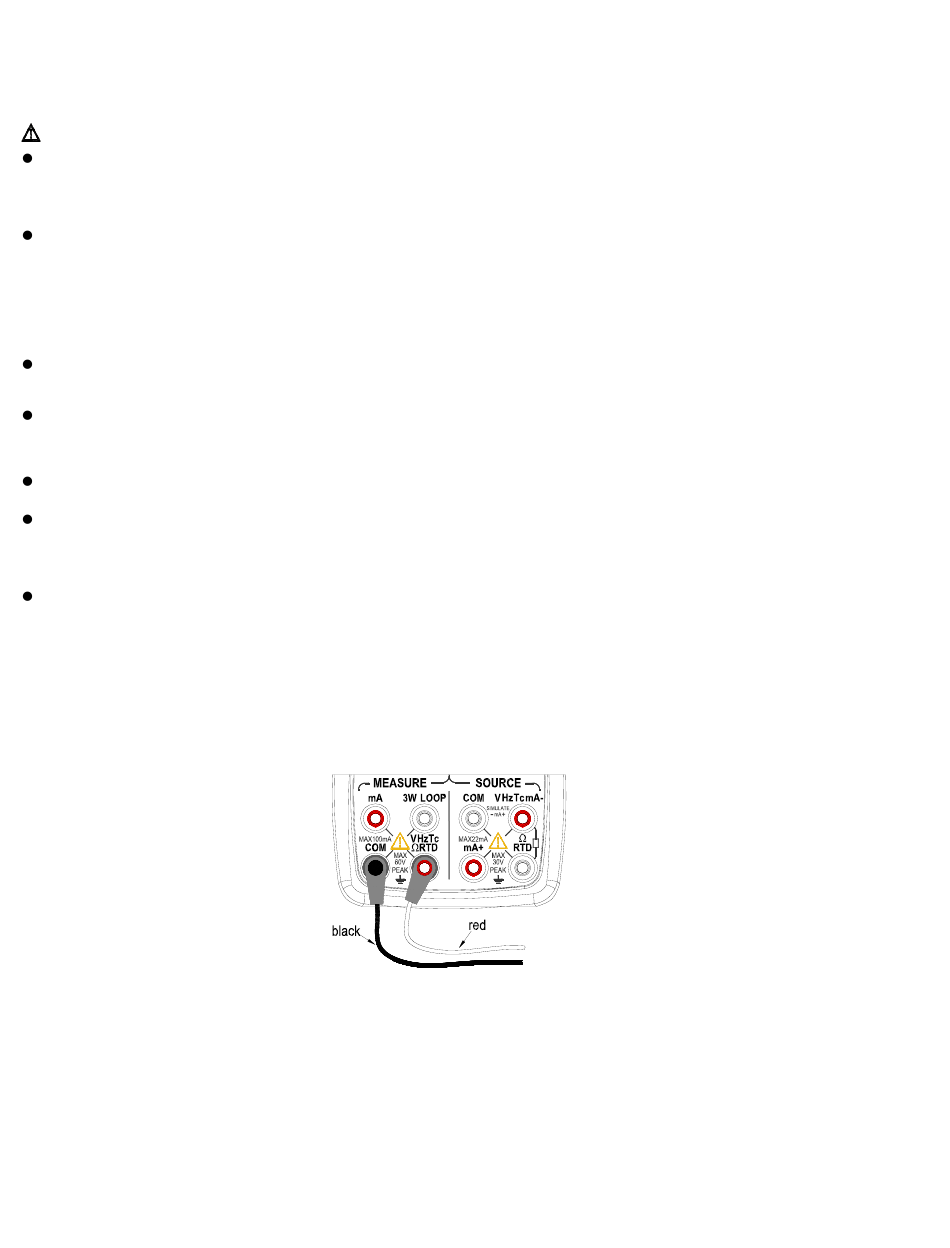

Abbildung 11 – Messen von DC-Strom, Ohm, Frequenz, Kontinuität und Switch
Schritt 2: Verbinden Sie das andere Ende der Kabel mit den Anschlusspunkten des Prüflings. Vergewissern Sie sich, dass
die Polarität korrekt ist.
Page 20
PRC70-GE-V2.1 12/11
