Extech Instruments PRC70 Benutzerhandbuch Seite 21

Für DC-Stromsignale (siehe Abbildung 12)
Schritt 1: Verbinden Sie das schwarze Messkabel mit dem „COM" Eingangsterminal und das rote Messkabel mit dem „mA"
Eingangsterminal.
Schritt 2: Verbinden Sie das andere Ende der Kabel mit den Anschlusspunkten des Prüflings. Vergewissern Sie sich, dass
die Polarität korrekt ist.

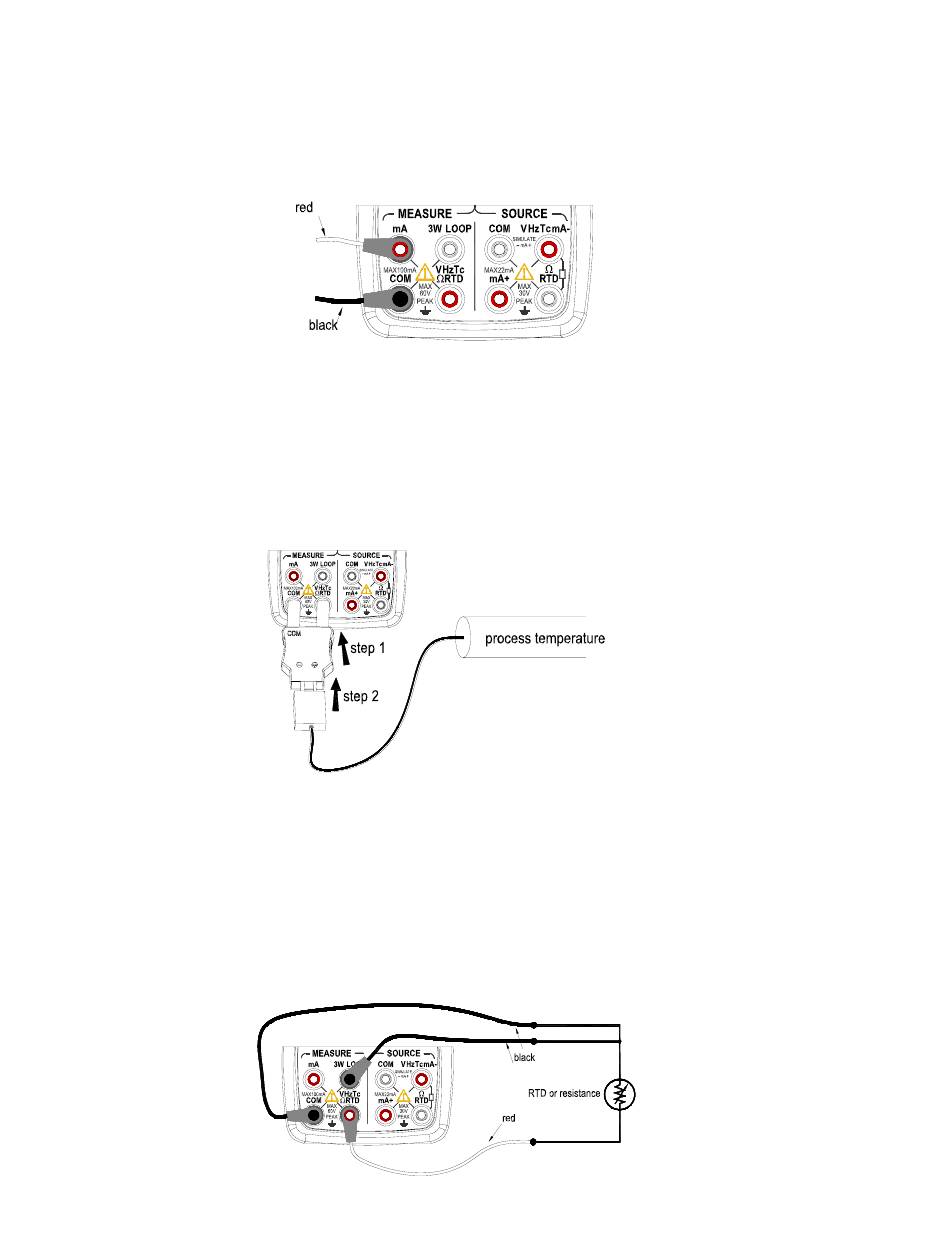

Abbildung 12 – Messen von DC-Strom
Für Thermoelement-Signale (Siehe Abbildung 13)
Schritt 1: Verbinden Sie den Thermoelement-Konverter mit den Eingangsterminals.
Schritt 2: Stellen Sie die Verbindung zwischen den TC Terminals her. Verbinden Sie das positive Verbindungskabel des
Thermoelements mit dem H Terminal des Thermoelement-Konverters und das negative Verbindungskabel mit dem L
Terminal.
Abbildung 13 – TC Messung (Thermoelement Temperatur)
Dreileiter-Anschlusstechnik für RTD Signale (Abbildung 14)
Schritt 1: Verbinden Sie ein schwarzes Messkabel mit dem „COM" Eingangsterminal und ein anderes mit dem „3W"
Terminal. Verbinden Sie das rote Messkabel mit dem „VHzTc ΩRTD" Eingangsterminal.
Schritt 2: Verbinden Sie die drei Kabelklemmen mit den Terminals des Prüflings. Vergewissern Sie sich, dass die Polarität
korrekt ist.
Abbildung 14 - RTD Signal mit Dreileiter-Anschlusstechnik
Page 21 PRC70-GE-V2.1 12/11
