5.3 Bildanzeige
Abbildung 4 zeigt einen typische Bildanzeige.
a. Batteriestandsanzeige
b. Messmodus-Icon
c. Messfunktion EIN
d. Messfunktion AUS
e. Durchschnittswert der Messung
f.
HOLD-Anzeige für Messwert
g. Umgeschaltete Messung
h. Raumtemperaturmessung
i.
Alarm (Piepser) für Kontinuität der Messung
j.
Messwert
k. Maßeinheit
l.
Trennlinie zwischen Mess- und Quellenmodus Anzeige
m. Art der RTD Messung / Quelle
n. Trennlinie zwischen Mess- und Quellenmodus Anzeige
o. Art der Thermoelement (TC) Messung / Quelle
p. Vergleichsmessstellenkompensation EIN
q. 24V Schleifenstromversorgung EIN
r.
Quellenmodus-Icon
s. Quellenfunktion EIN
t.
Quellenfunktion AUS
u. Sollwert der Quelle
v. RUN-Icon für die automatische Erhöhung oder Sweep-Funktion
w. Maßeinheit für den Sollwert der Quelle
nicht verwendet
x.
nicht verwendet
y.

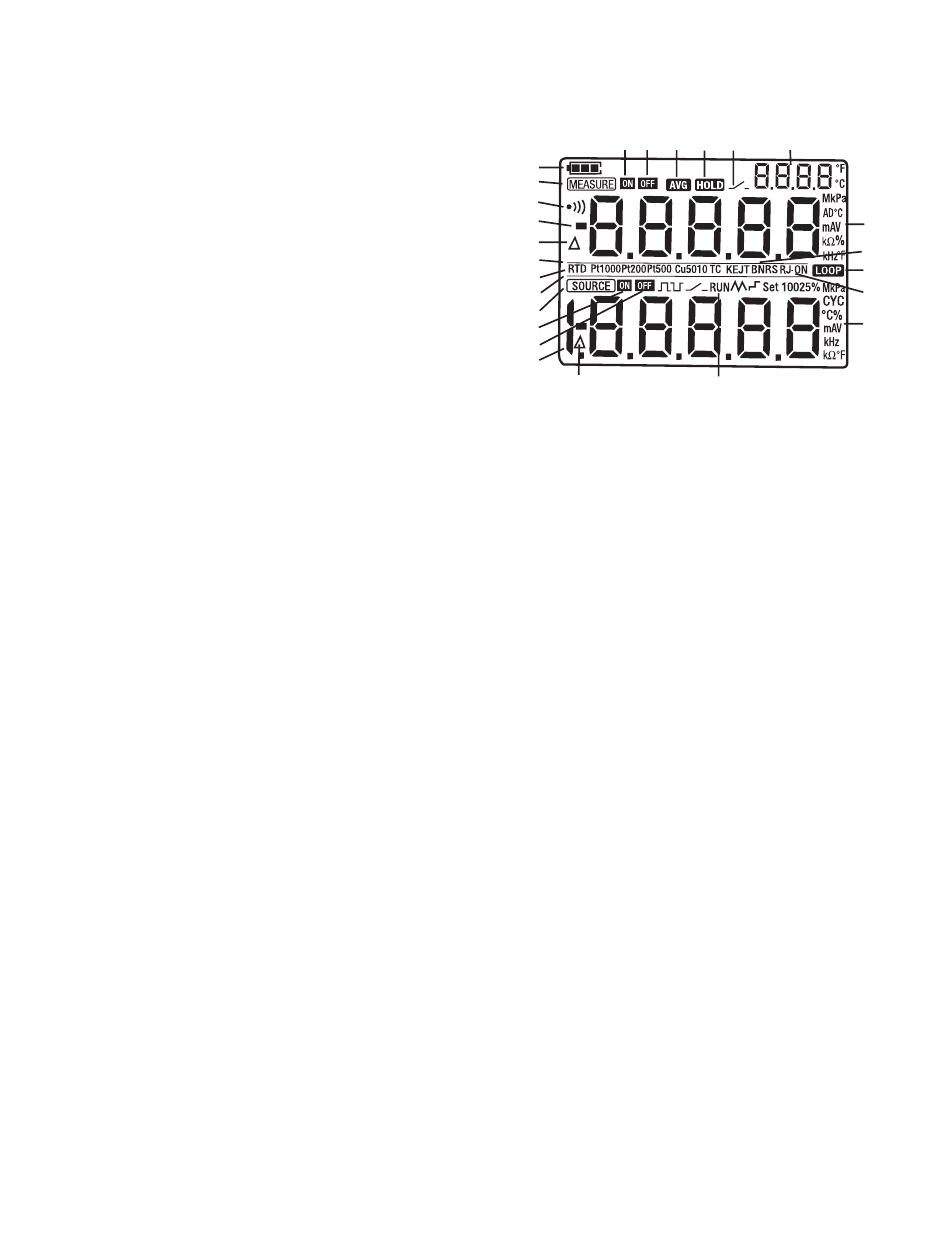

Abbildung 4 – LCD-Display
c d
a
b
I
j
x
l
m
n
r
s
t
u
y
Page 7
g
e
f
h
v
PRC70-GE-V2.1 12/11
k
o
q
p
w
