Komponente "microDrain" sistema
Priključak za
SeeSnake CCU
Reza na
kutiji
Vođica
sajle
Prednja
strana
kotura

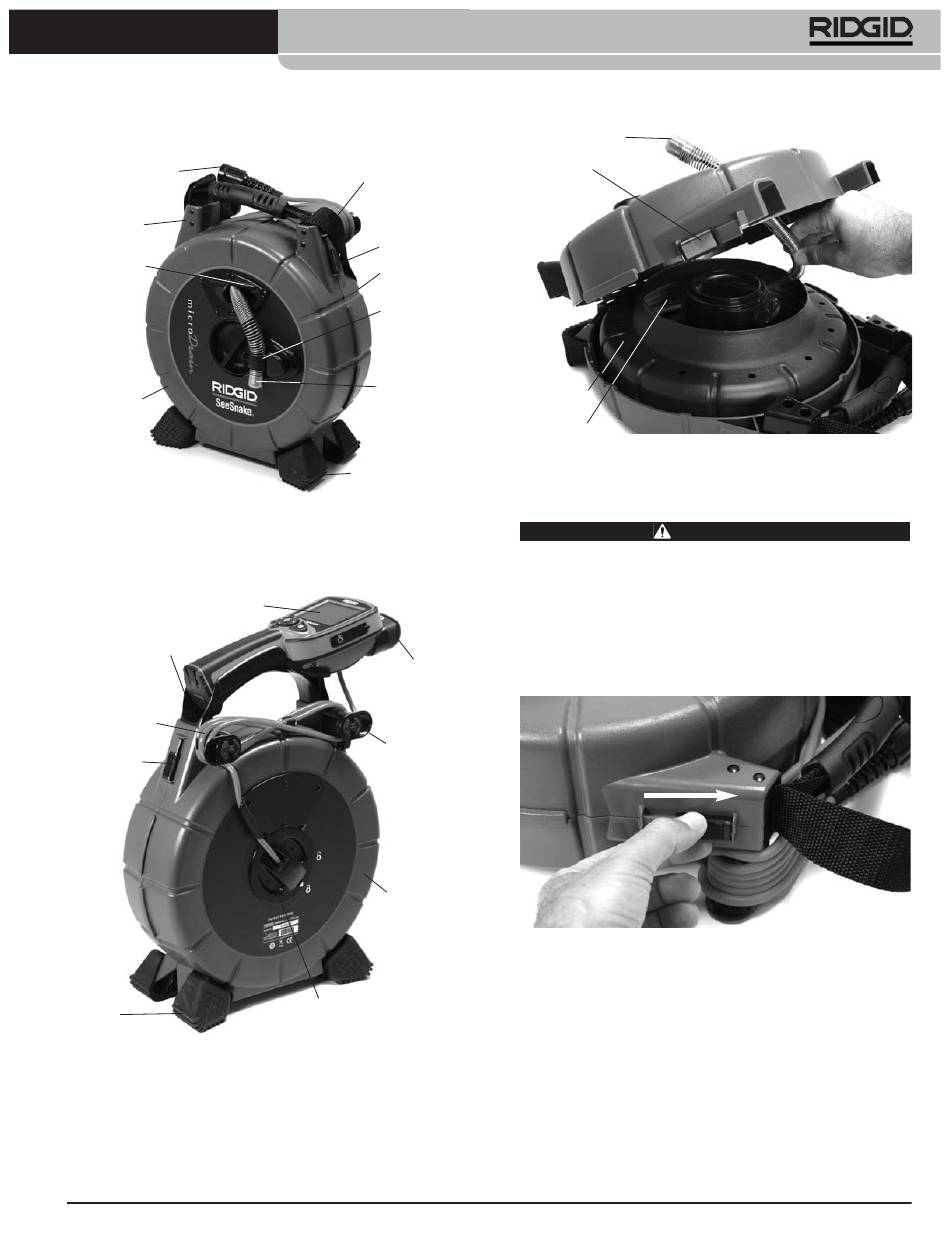

Slika 1 – Prednji prikaz (SeeSnake konfiguracija)
Monitor microEXPLORER
kamere
Nosač monitora
microEXPLORER
kamere
Sistemski kabl
za monitor
MicroEXPLORER
kamere
Reza na
kutiji
Nožice
Slika 2 – Pogled od pozadi (konfiguracija monitora
"microEXPLORER" kamere)
SeeSnake
Kaiš
Reza na
kutiji
Zadnja
strana kotura
Klip kamere
Glava
kamere
Nožice
Priključak
konektora
monitora
microEXPLORER
kamere
Držač
kabla
Zadnja
strana
kutije
Modul kliznog
prstena
Ridge Tool Company
microDrain™ Sistem za pregled
®
Glava kamere
Reza na
kutiji
Pokretni
držač sajle
Podizač
Slika 3 – Unutrašnjost kućišta
Montiranje
UPOZORENJE
Da biste smanjili rizik od povrede tokom korišćenja, pratite
ova uputstva o pravilnom montiranju.
Usmeravanje glave kamere
1. Postavite uređaj na ravnu površinu.
2. Otkačite reze na kutiji s obe strane "microDrain" kotura
(slika 4).
Slika 4 – Otvaranje "microDrain" kučišta sa koturom
3. Otvorite prednju stranu kutije i nađite glavu kamere u
bubnju.
4. Provucite glavu kamere kroz vođicu kabla za guranje na
prednjoj strani kutije i pričvrstite je držačem (slike 5 i 6).
5. Zatvorite kućište i rezu.
