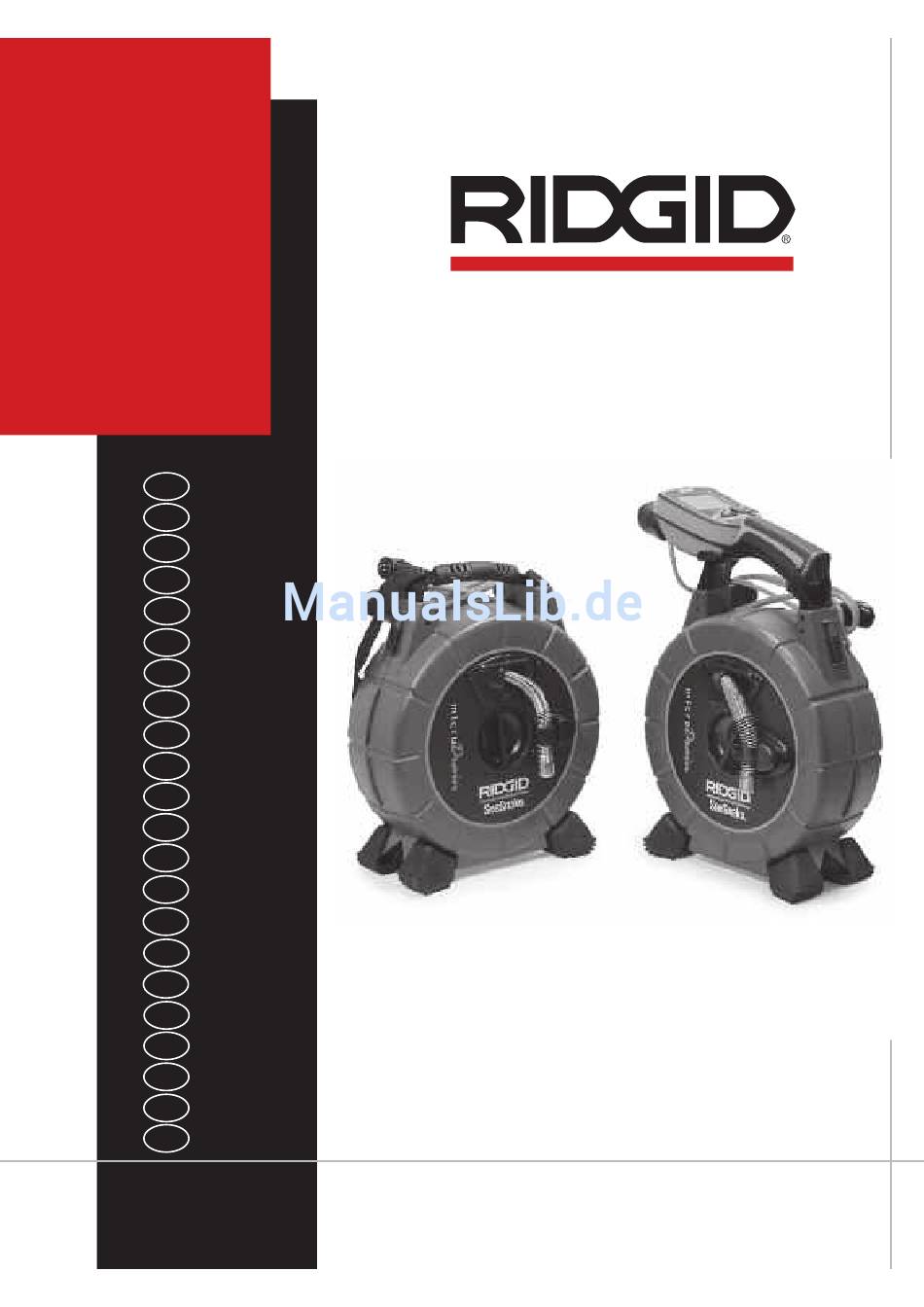

- Seite 1 SeeSnake ® microDrain Inspection System p.15 p.31 p.47 p.61 p.75 p.89 p.103 p.117 p.131 p.145 p.159 p.173 p.187 p.201 p.215 p.229 p.243 p.257 p.271 p.285 p.299 R I D G E T O O L C O M PA N Y...
- Seite 2 SeeSnake ® microDrain Inspektionsgerät WARNUNG! Lesen Sie diese Bedienungs - anleitung vor dem Gebrauch des Geräts sorgfältig durch. Die Unkenntnis und Nichtbeachtung des Inhalts dieser Bedienungs - anleitung kann zu Stromschlag, Brand und/oder schweren Verletzungen führen. SeeSnake ® microDrain Notieren Sie unten die Seriennummer und bewahren Sie diese auf. Sie finden die Produkt- Seriennummer auf dem Typenschild.
-
Seite 3: Sicherheitssymbole
SeeSnake microDrain™ Inspektionsgerät ® Sicherheitssymbole Wichtige Sicherheitshinweise werden in dieser Bedienungsanleitung und auf dem Produkt mit bestimmten Sicherheitssymbolen und Warnungen ge- kennzeichnet. Dieser Abschnitt enthält Erläuterungen zu diesen Warnhinweisen und Symbolen. Dies ist das allgemeine Gefahrensymbol. Es weist auf mögliche Verletzungsgefahren hin. Beachten Sie alle Hinweise mit diesem Symbol, um Verletzungs- oder Lebensgefahr zu vermeiden. -
Seite 4: Spezielle Sicherheitshinweise
Falls Sie Fragen zu diesem Ridge Tool Produkt haben: Akku aus dem Gerät, bevor Sie Geräte einstellungen vornehmen, • Wenden Sie sich an Ihren örtlichen RIDGID Händler. Zubehörteile wechseln oder das Gerät weglegen. Durch solche • Unter www.RIDGID.com oder www.RIDGID.eu finden Sie Ihre ört- Vorsichtsmaßnahmen wird das Risiko von Verletzungen verringert. -
Seite 5: Beschreibung, Technische Daten Und Standardausstattung
SeeSnake microDrain™ Inspektionsgerät ® • Achten Sie stets auf Sauberkeit. Waschen Sie Hände und andere Sonde Transmitter ....Optional 512 Hz Körperteile, die mit Abwässern in Berührung kommen, nach dem Trommel & Gestell Gebrauch oder der Arbeit mit dem Rohrinspektionsgerät gründlich Durchmesser......32 cm mit heißer Seifenlauge. -
Seite 6: Montage
SeeSnake ® microDrain™ Inspektionsgerät Bestandteile des microDrain Kamerakopf Geräts Gehäuse - verriegelung Systemkabel für Schulterriemen SeeSnake CCU Gehäuse - verriegelung Gehäuse - verriegelung Schubkabel - Hinteres führung Gehäuse Kameraclip Heraus - nehm bare Schub kabel - Kamerakopf trommel Vorderes Schub kabel Gehäuse Abbildung 3 –... - Seite 7 SeeSnake microDrain™ Inspektionsgerät ® Falls das Schleifringmodul des Systemkabels nicht angebracht ist, set- zen Sie das Schleifringmodul im rechten Winkel in die Nabe ein, und dre- hen Sie es im Uhrzeigersinn, bis es einrastet (siehe Abbildung 8). Zum Austauschen des Systemkabels drehen Sie das Schleifringmodul gegen den Uhrzeigersinn, um es zu entriegeln, und ziehen Sie es im rechten Winkel heraus.
- Seite 8 SeeSnake ® microDrain™ Inspektionsgerät 3. Ohne die Mutter von der Schraube zu nehmen, führen Sie die entlang der Länge des Kamerakopfes platziert werden, wie es für die je- Mutter in das Loch auf der gegenüberliegenden Seite des Trägers weilige Arbeit optimal ist. Beispielsweise werden Sie feststellen, dass der ein, von dem die Schraube entfernt wurde.
-
Seite 9: Kontrolle Vor Dem Betrieb
Trommel frei dreht. Kontrollieren Sie das Schubkabel auf • Inspektionsgeräte für sonstige Anwendungen finden Sie im Einschnitte, Brüche, Knicke oder Risse. Katalog von Ridge Tool oder online unter www.RIDGID.com 4. Kontrollieren Sie alle anderen verwendeten Ausrüstungsteile oder www.RIDGID.eu. gemäß der jeweiligen Anleitung, um sicherzustellen, dass sie in 4. - Seite 10 SeeSnake ® microDrain™ Inspektionsgerät Verschraubhülse am Kabelstecker fest, um das Systemkabel in 2. Stellen Sie die microDrain Trommel ca. zwei Meter von der Position zu halten. Drehen Sie beim Festdrehen der Verschraub - Eintrittsstelle entfernt auf. Dies verschafft Ihnen ausreichend hülse nicht das Kabel.
- Seite 11 SeeSnake microDrain™ Inspektionsgerät ® der CCU erläutert ein. Da das Rohrmaterial und andere Faktoren variieren, müssen Sie die Einstellungen unter Umständen während der Inspektion des Abflussrohrs vornehmen. Bei einem weißen PVC-Rohr ist beispielsweise weniger Licht als bei einem schwar- zen PVC-Rohr erforderlich. Mit leichten Anpassungen der Beleuchtungshelligkeit können während einer Inspektion ent- deckte Probleme hervorgehoben werden.
- Seite 12 SeeSnake ® microDrain™ Inspektionsgerät Durch übermäßige Gewalt kann der Kamerakopf beschädigt werden. Drücken Sie die Kamera nicht mit Gewalt durch eine Kurve. Schieben Sie den Kamerakopf nicht gewaltsam hindurch, wenn Sie auf größeren Widerstand stoßen. Seien Sie beim Durchqueren von T-Abzweigungen besonders vorsichtig, da sich das Schubkabel in der T-Abzweigung um- legen könnte, wodurch das Zurückziehen schwierig oder unmöglich wird.
-
Seite 13: Verwendung Von Führungs - Rohren Und -Schläuchen
LEDs wieder auf ihre normale Helligkeit eingestellt werden, um die Inspektion fortzusetzen. Wenn die Sonde des microDrain Geräts eingeschaltet ist, kann sie mit einem Ortungsgerät wie dem RIDGID SR-20, SR-60, Scout oder NaviTrack II, das auf 512 Hz eingestellt ist, lokalisiert werden. Die ®... -
Seite 14: Reinigungshinweise
Gerät beschädigen können. Auf Wunsch kann das einem von RIDGID autorisierten Kundendienst-Center durchgeführt microDrain Gerät mit einem Desinfektionsmittel behandelt werden. werden. Die Trommel und das Kabel können abgenommen werden, um das Falls Sie Informationen zu einem RIDGID Kundendienst-Center in Ihrer Innere Trommel einem Wasserschlauch oder Nähe benötigen oder Fragen zu Service oder Reparatur haben:... - Seite 15 SeeSnake microDrain™ Inspektionsgerät ® Tabelle 1 Fehlersuche PROBLEM MÖGLICHE FEHLERURSACHE ABHILFE Überprüfen Sie, ob die Stromverbindung herge- Kamerabild wird nicht an- Der Anschluss der SeeSnake CCU oder der stellt ist. gezeigt. microEXPLORER Einheit ist ohne Spannung. Überprüfen Sie die Ein/Aus-Taste am Monitor / an der Display-Einheit.
