Inspektionssystem
WA R N U N G !
Lesen Sie diese Bedienungs-
anleitung vor dem Gebrauch
des Geräts sorgfältig durch.
Die Unkenntnis und Nicht-
beachtung des Inhalts dieser
Bedienungsanleitung kann
zu
Stromschlag,
und/oder schweren Verlet-
zungen führen.

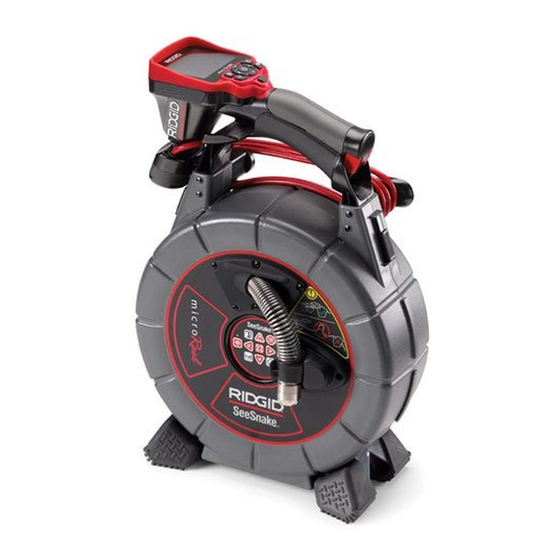

SeeSnake
Brand
microReel
®
SeeSnake
microReel
®
Notieren Sie unten die Seriennummer und bewahren Sie diese auf. Sie finden die
Produkt-Seriennummer auf dem Typenschild.
Serien-
nr.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RIDGID SeeSnake microReel
Inhaltszusammenfassung für RIDGID SeeSnake microReel
-
Seite 1: Formular Zum Festhalten Der Geräteseriennummer
SeeSnake microReel ® Inspektionssystem WA R N U N G ! Lesen Sie diese Bedienungs- anleitung vor dem Gebrauch des Geräts sorgfältig durch. Die Unkenntnis und Nicht- SeeSnake microReel beachtung des Inhalts dieser Bedienungsanleitung kann ® Notieren Sie unten die Seriennummer und bewahren Sie diese auf. Sie finden die Stromschlag, Brand Produkt-Seriennummer auf dem Typenschild. -
Seite 2: Inhaltsverzeichnis
Arbeitsbereich ................................59 Elektrische Sicherheit ..............................59 Sicherheit von Personen ............................59 Sachgemäßer Umgang mit dem Gerät ........................60 Wartung ..................................60 Spezifische Sicherheitsinformationen ........................60 Produktsicherheitshinweise zum SeeSnake microReel Inspektionssystem ............60 Beschreibung, technische Daten und Standardausstattung Beschreibung ................................61 Technische Beschreibung ............................61 Standardausstattung ..............................62 Symbollegende................................62 Komponenten des microReel Systems ........................62 Montage Führen des Kamerakopfes............................63... -
Seite 3: Sicherheitssymbole
SeeSnake microReel Inspektionssystem ® Sicherheitssymbole Wichtige Sicherheitshinweise werden in dieser Bedienungsanleitung und auf dem Produkt mit bestimmten Sicherheitssymbolen und Warnungen gekennzeichnet. Dieser Abschnitt enthält Erläuterungen zu diesen Warnhinweisen und Symbolen. Dies ist das allgemeine Gefahren-Symbol. Es weist auf mögliche Verletzungsgefahren hin. Beachten Sie alle Hinweise mit diesem Symbol, um Verletzungs- oder Lebensgefahr zu vermeiden. -
Seite 4: Sachgemäßer Umgang Mit Dem Gerät
Falls Sie Fragen zu diesem Ridge Tool Produkt haben: • Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf, und lassen Sie • Wenden Sie sich an Ihren örtlichen RIDGID Händler. Personen, die mit dem Gerät nicht vertraut sind • Unter www.RIDGID.com oder www.RIDGID.eu fin- oder diese Anweisungen nicht gelesen haben, den Sie Ihre örtliche Ridge Tool Kontaktstelle. -
Seite 5: Beschreibung, Technische Daten Und Standardausstattung Beschreibung
Handschuhe oder eines Tuchs. Diese können sich microReel Schubkabels im Rohr zu verfolgen. um die Spirale wickeln und Verletzungen an den Händen verursachen. Tragen Sie unter den RIDGID Rohrreinigungshandschuhen nur Latex- oder Technische Beschreibung Gewicht ......12,2 lbs (5,5 kg) (mit Gummihandschuhe. -
Seite 6: Standardausstattung
SeeSnake microReel Inspektionssystem ® Höhe......14,2” (36 cm) (ohne microEXPLORER Komponenten des microReel Monitorträger) Systems Rohrdurchmesser- Systemkabel für Schulterriemen SeeSnake CCU bereich......1 ” bis 5” (40 bis 125 mm) Maximale Kabellänge ..100” (30 m) Gehäuse- verriegelung Sonde.......512 Hz Schubkabel- Trommel & Gestell führung Kameraclip Durchmesser ....12,75”... -
Seite 7: Führen Des Kamerakopfes
SeeSnake microReel Inspektionssystem ® Schubkabel Herausnehmbare Schubkabel- trommel Kamerakopf Abbildung 5 – Trommel vorsichtig öffnen, um das Kabel Abbildung 3 – Öffnen des Gehäuses zu führen Montage WARNUNG Die folgenden Anweisungen sind bei der Montage des Geräts zu beachten, um Verletzungen während des Gebrauchs zu vermeiden. -
Seite 8: Öffnen Des Gehäuses
SeeSnake microReel Inspektionssystem ® Öffnen des Gehäuses Öffnen Sie auf keinen Fall die Verriegelungen, wenn sich die Kamera außerhalb des Gehäuses befindet. Schieben Sie die Kamera durch die Kabelführung vollständig in das Gehäuse, BEVOR Sie die Verriegelungen lösen. Abbildung 10 – Kabel nicht unkontrolliert herausfedern lassen Abbildung 8 –... -
Seite 9: Umdrehen/Anbringen Des Display-Trägers (Microexplorer Kameramonitor)
SeeSnake microReel Inspektionssystem ® 3. Ohne die Mutter von der Schraube zu nehmen, führen Sie die Schraube und Mutter in das Loch auf der gegenüberliegenden Seite des Trägers ein, von dem die Schraube entfernt wurde. Setzen Sie die Beschädigter Kontaktstift Schraube fest in den Reibsitz unten im Loch ein. -
Seite 10: Anbringen Der Kugelführungen
SeeSnake microReel Inspektionssystem ® Richtungen gleich einsehen kann, und tragen dazu bei, 3. Schieben Sie die Kugelführung in die gewünschte dass die Kameralinse während einer Inspektion frei bleibt Position über den Kamerakopf. 4. Drücken Sie auf die Schultern der blauen Riegel, (Abbildung 16). -
Seite 11: Vorbereiten Von Arbeitsbereich Und Gerät
Vorbereiten von Arbeitsbereich • Inspektionsgeräte für sonstige Anwendungen fin- den Sie im Katalog von Ridge Tool oder online und Gerät unter www.RIDGID.com oder www.RIDGID.eu. WARNUNG 4. Stellen Sie sicher, dass alle Geräte ordnungsgemäß kontrolliert wurden. 5. Besichtigen Sie den Arbeitsbereich und überprüfen Sie, ob Barrieren aufgestellt werden müssen, die un-... -
Seite 12: Countplus Einstellungen
SeeSnake microReel Inspektionssystem ® 2. Stellen Sie das microReel System hinter oder seitlich vom Bediener auf. Lassen Sie genügend Platz, damit das Schubkabel ergriffen und bewegt werden kann, ohne es übermäßig über den Boden zu schleifen. Bei richtiger Aufstellung wird das Schubkabel nur von der Trommel abgewickelt, wenn Sie daran ziehen. -
Seite 13: Bedienungsanleitung
SeeSnake microReel Inspektionssystem ® • Der Auswahl einer anzuzeigenden Folie Halten Sie sich an die Bedienungsanweisungen, • Dem Aktivieren oder Deaktivieren der Folie- um die Verletzungsgefahr durch Stromschlag oder nanzeige andere Risiken zu vermeiden. • Dem Löschen einer Folie. Diese werden im separaten CountPlus Handbuch be- Durchführen einer Inspektion 1. - Seite 14 SeeSnake microReel Inspektionssystem ® Meistens gelingt die Inspektion am besten, wenn das gummibeschichteten Handschuhen, um das Schubkabel zu führen. Damit haben Sie einen bes- Schubkabel langsam und gleichmäßig durch das System seren Griff, und Ihre Hände bleiben sauber. geschoben wird. Bei Richtungsänderungen, wie beispielsweise bei Siphons, T- oder Y-Abzweigungen, Krümmern usw., ist unter Umständen ein schneller Schubs nötig, um den Kamerakopf um die Kurve zu...
-
Seite 15: Verwenden Des Countplus Meterzählers
SeeSnake microReel Inspektionssystem ® Sie den Kamerakopf bei Bedarf im in der Leitung ste- HINWEIS! Sind bei Verwendung mit dem microEXPLORER Kameramonitor die henden Wasser hin und her, um Fremdkörper von der Zählerinformationen nicht auf dem Kameralinse zu spülen. Bildschirm sichtbar, versuchen Sie, Je nachdem, was sich während der Inspektion ergibt, das Bild zu verkleinern, indem Sie kann es hilfreich sein, Kugelführungen hinzuzufügen, zu... -
Seite 16: Lokalisieren Der Sonde Des Microreel Systems
Wenn die Sonde des microReel Systems eingeschaltet ist, Wenn das Kabel wieder in die Trommel aufgerollt wird, kann sie mit einem Ortungsgerät wie dem RIDGID SR-20, sorgen Sie für einheitliche Reibung oder Zug am Kabel, SR-60, Scout oder NaviTrack II, das auf 512 Hz einge- um zu gewährleisten, dass es in der Trommel nicht zu... -
Seite 17: Zurückziehen Der Kamera
SeeSnake microReel Inspektionssystem ® Um die Sonde zu lokalisieren, schalten Sie das Ortungs- gerät ein, und stellen Sie es auf den Sondenmodus ein. Suchen Sie in der Richtung, wo sich die Sonde wahr- scheinlich befindet, bis das Ortungsgerät die Sonde lo- kalisiert. -
Seite 18: Reinigungshinweise
Trommel (230 V) Reinigen Sie den microEXPLORER Kameramonitor 35248 microReel nur Trommel (230 V) oder die CCU wie in der jeweiligen Bedienungsanleitung Diverse RIDGID SeekTech oder NaviTrack erläutert. Nehmen Sie vor der Reinigung des microReel ® ® Ortungsgerät den microEXPLORER Monitor vom Display-Träger ab. -
Seite 19: Wartung Und Reparatur
Center in Ihrer Nähe benötigen oder Fragen zu Service Gemäß der Europäischen Richtlinie oder Reparatur haben: 2002/96/EG über Elektro- und Elektronik- • Wenden Sie sich an Ihren örtlichen RIDGID Händler. Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige • Unter www.RIDGID.com oder www.RIDGID.eu fin- Elektrogeräte getrennt gesammelt und einer umweltge-...
