7.3.2.2 Steckbrückenauswahl auf der OPTA1-Basiskarte
Die Funktionen des Frequenzumrichters können geändert werden, damit dieser den örtlichen Anforderungen besser gerecht wird.
Ändern Sie dafür die Positionen einiger Steckbrücken auf der OPTA1-Karte. Die Positionen der Steckbrücken bestimmen den Signaltyp
der Analog- und Digitaleingänge. Wenn die Inhalte des AI/AO-Signals geändert werden, muss auch der entsprechende
Kartenparameter in Menü M7 geändert werden.
Auf der A1-Basiskarte befinden sich 4 Steckbrückenblöcke: X1, X2, X3 und X6. Jeder Steckbrückenblock enthält 8 Anschlüsse und
2 Steckbrücken. Siehe mögliche Steckbrückenauswahl in
X3

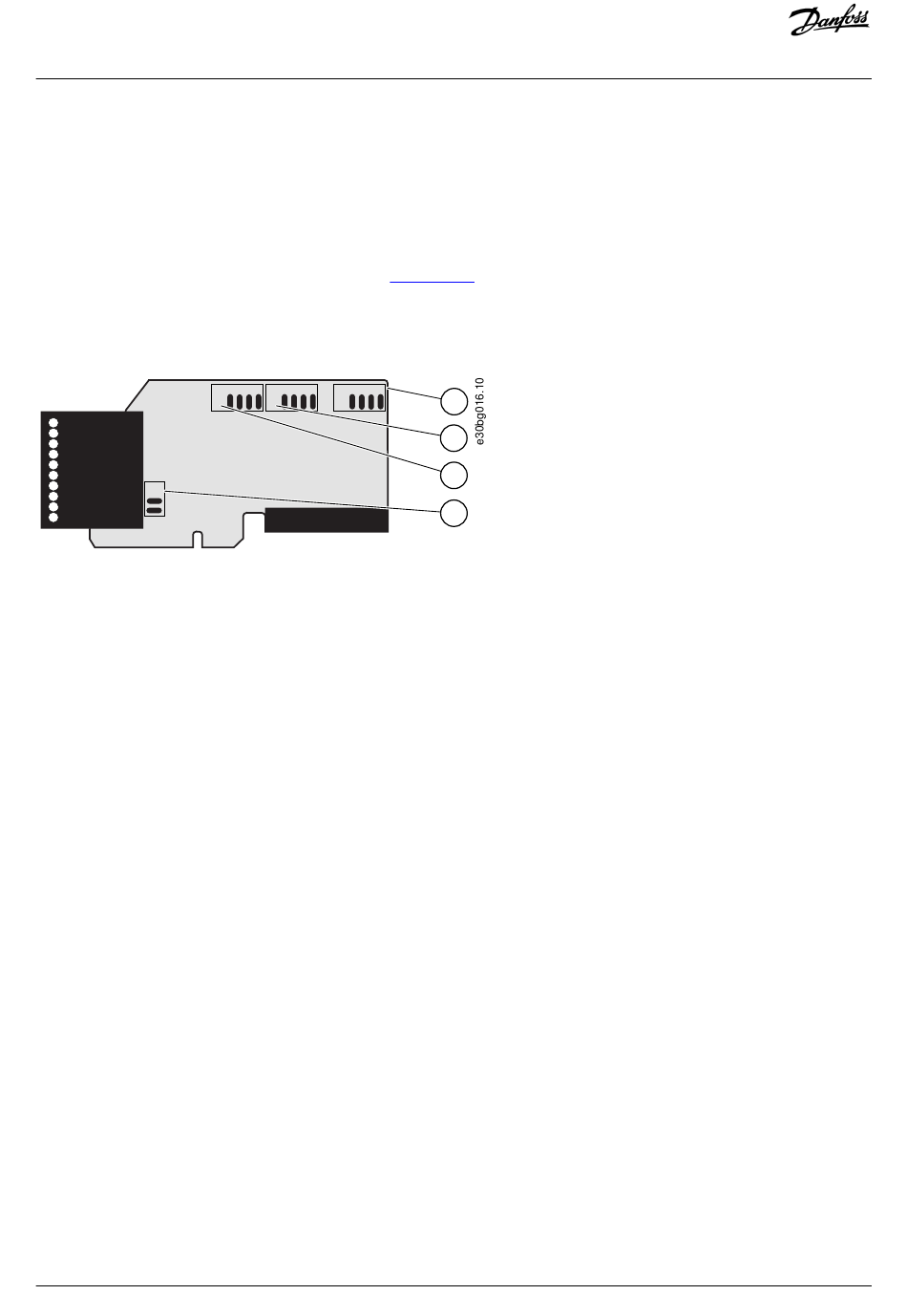

Abbildung 28: Steckbrückenblöcke auf OPTA1
64 | Danfoss A/S © 2019.07
A B C D A B C D A B C D
X1 X2 X6
Abbildung 28.
X6
X2
X1
X3
Steuereinheit
