Bedienungsanleitung | VACON® NX Inverter FI4–FI8
A Höchstlast 150 mA
C Höchstlast 250 mA
Abbildung 26:
Max. Last am Ausgang +24 V/EXT+24 V
7.3.2.1 Signalinversion der Digitaleingänge
Der aktive Signalpegel unterscheidet sich je nachdem, ob die Eingänge mit gemeinsamem Bezug CMA und CMB (Klemmen 11 und 17)
mit +24 V oder mit Masse (0 V) verbunden sind.
Die 24-V-Steuerspannung und die Erde für die Digitaleingänge und die Eingänge mit gemeinsamem Bezug (CMA, CMB) können intern
oder extern sein.
A
+24V
GND

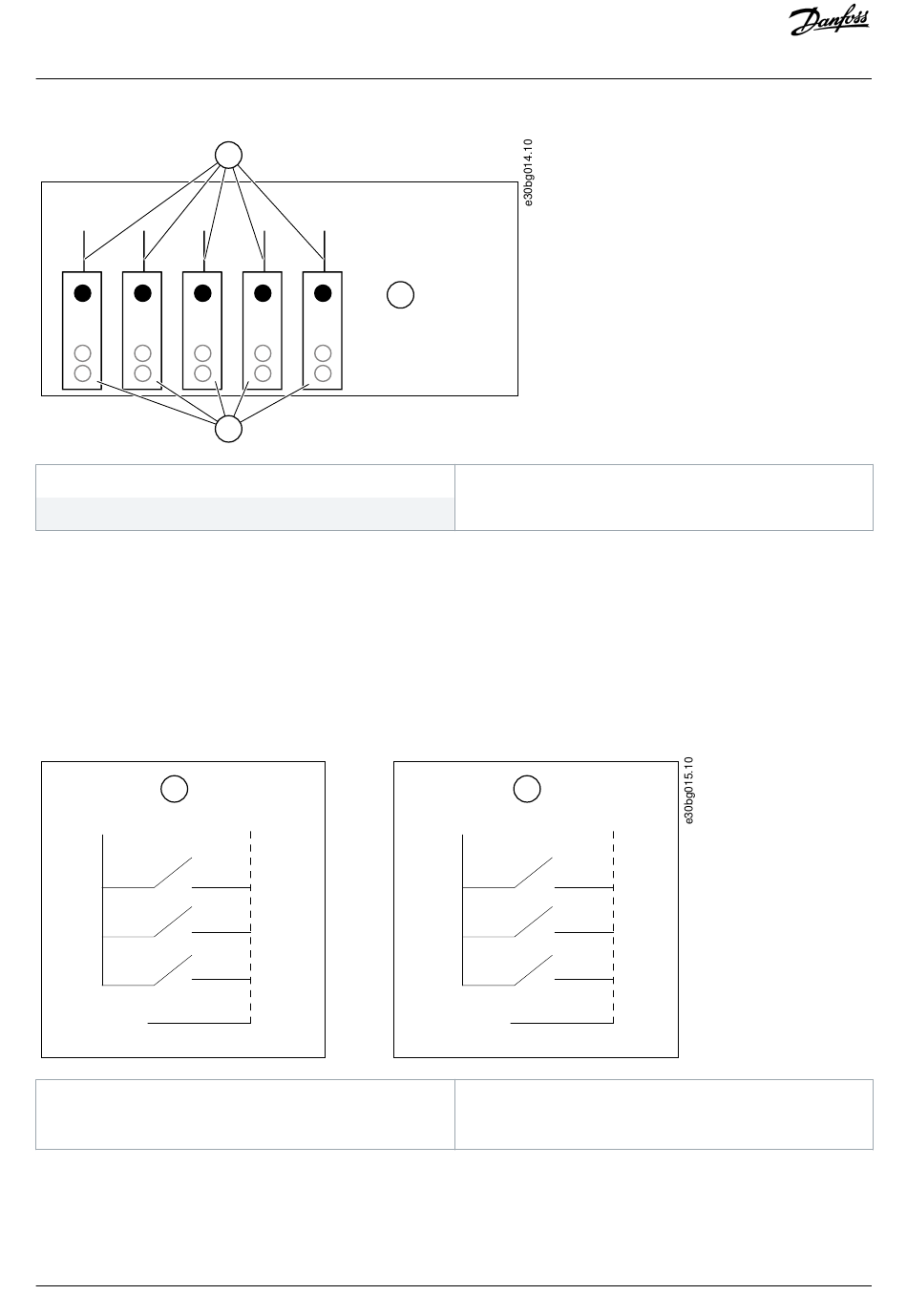

A Positive Logik (+24 V ist das aktive Signal) = der Eingang ist
bei geschlossenem Schalter aktiv.
Abbildung 27:
Positive/Negative Logik
Danfoss A/S © 2019.07
A
=
B
DIN1
DIN2
DIN3
CMA
C
B +24-V-Ausgang
B
GND
+24V
B Negative Logik (0 V ist das aktive Signal) = der Eingang ist bei
geschlossenem Schalter aktiv. Die Steckbrücke X3 muss auf
„CMA/CMB von Masse isoliert" gesetzt werden.
Steuereinheit
DIN1
DIN2
DIN3
CMA
AQ299433367205de-000101 / DPD01411| 63
