Bedienungsanleitung | VACON® NX Inverter FI4–FI8

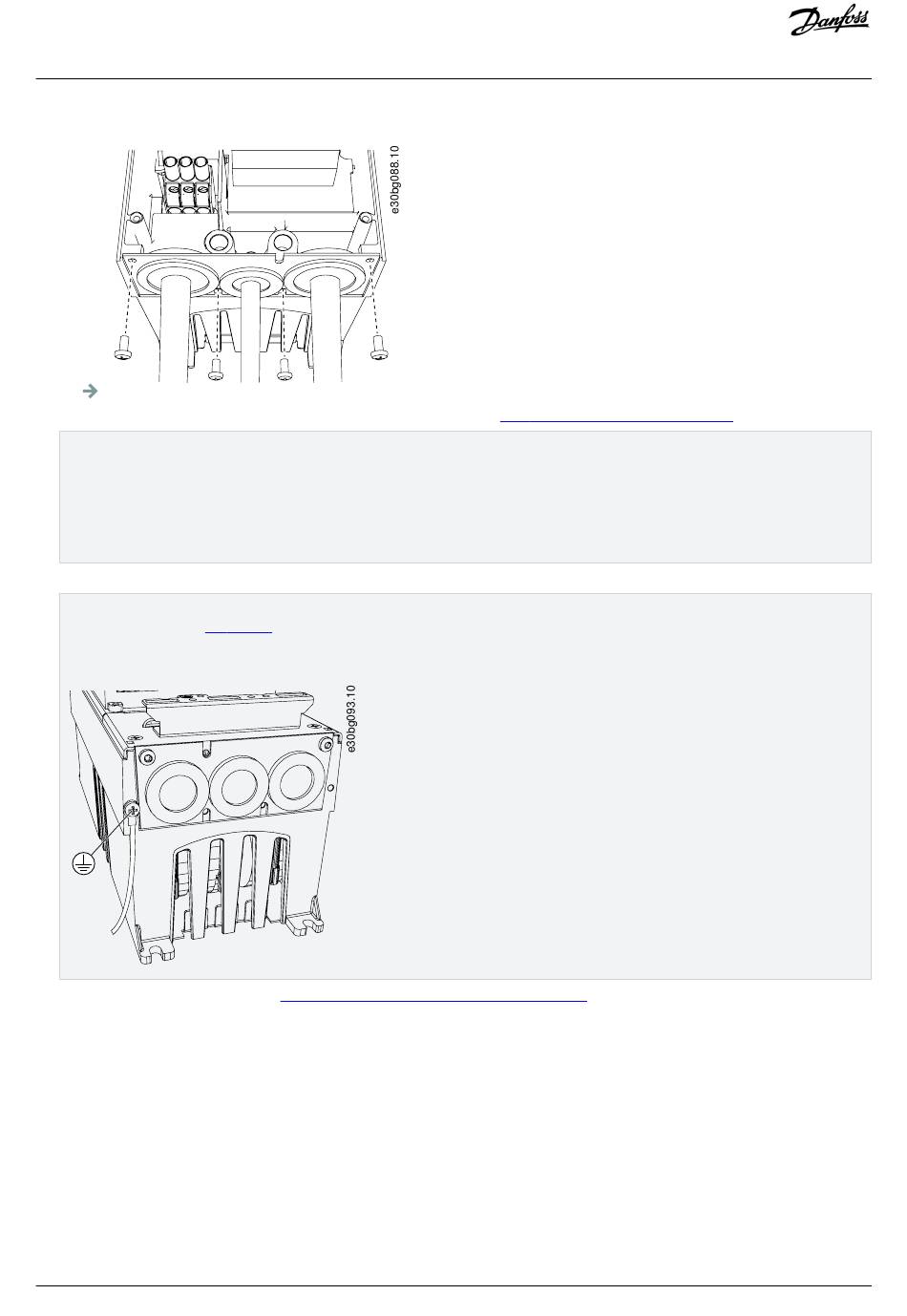

5. Schließen Sie die Kabel an. Die richtigen Anzugsmomente finden Sie in
•
Schließen Sie die Phasenleiter des DC-Versorgungskabels und des Motorkabels sowie die Leiter des Bremswiderstandskabels
an die richtigen Klemmen an.
•
FR4/FI4, FR5: Befestigen Sie den Erdungsleiter jedes Kabels mit einem Erdungsklemme mit einer Erdungsschelle für jeden
Erdungsleiter. Verwenden Sie die in der Zubehörtasche gelieferten Erdungsklemmen.
•
FR6/FI6: Befestigen Sie den Erdungsleiter jedes Kabels mit einem Erdungsklemme mit einer Erdungsschelle für jeden
Erdungsleiter. Verwenden Sie die in der Zubehörtasche gelieferten Erdungsschellen.
6. Stellen Sie sicher, dass der Erdungsleiter an den Motor angeschlossen ist, ebenso wie an die Klemmen mit dem Erdungssymbol.
•
Bei FR4/FI4 und FR5: Es sind zwei Schutzleiter notwendig, um die Anforderungen des Standards IEC/EN 61800-5-1
einzuhalten. Siehe
6.2
•
Falls eine doppelte Erdung erforderlich ist, verwenden Sie die Erdungsklemme unterhalb des Umrichters. Verwenden Sie eine
Schraube der Größe M5, und ziehen Sie sie mit 2,0 Nm (17,7 lb-in.) fest.
7. Befestigen Sie die Kabelabdeckung
Steuerleitung mit 3 der im Montagezubehör enthaltenen M4x16-Schrauben. Verwenden Sie diese Schellen zur Erdung der
Steuerleitungen.
Danfoss A/S © 2019.07
Erdung.
12.5 Anzugsmomente der
12.6 Anzugsmomente der
Abdeckungsschrauben. Befestigen Sie die Erdungsschellen für die
Elektrische Installation
Anschlüsse.
AQ299433367205de-000101 / DPD01411| 51
