Bedienungsanleitung | VACON® NX Inverter FI4–FI8

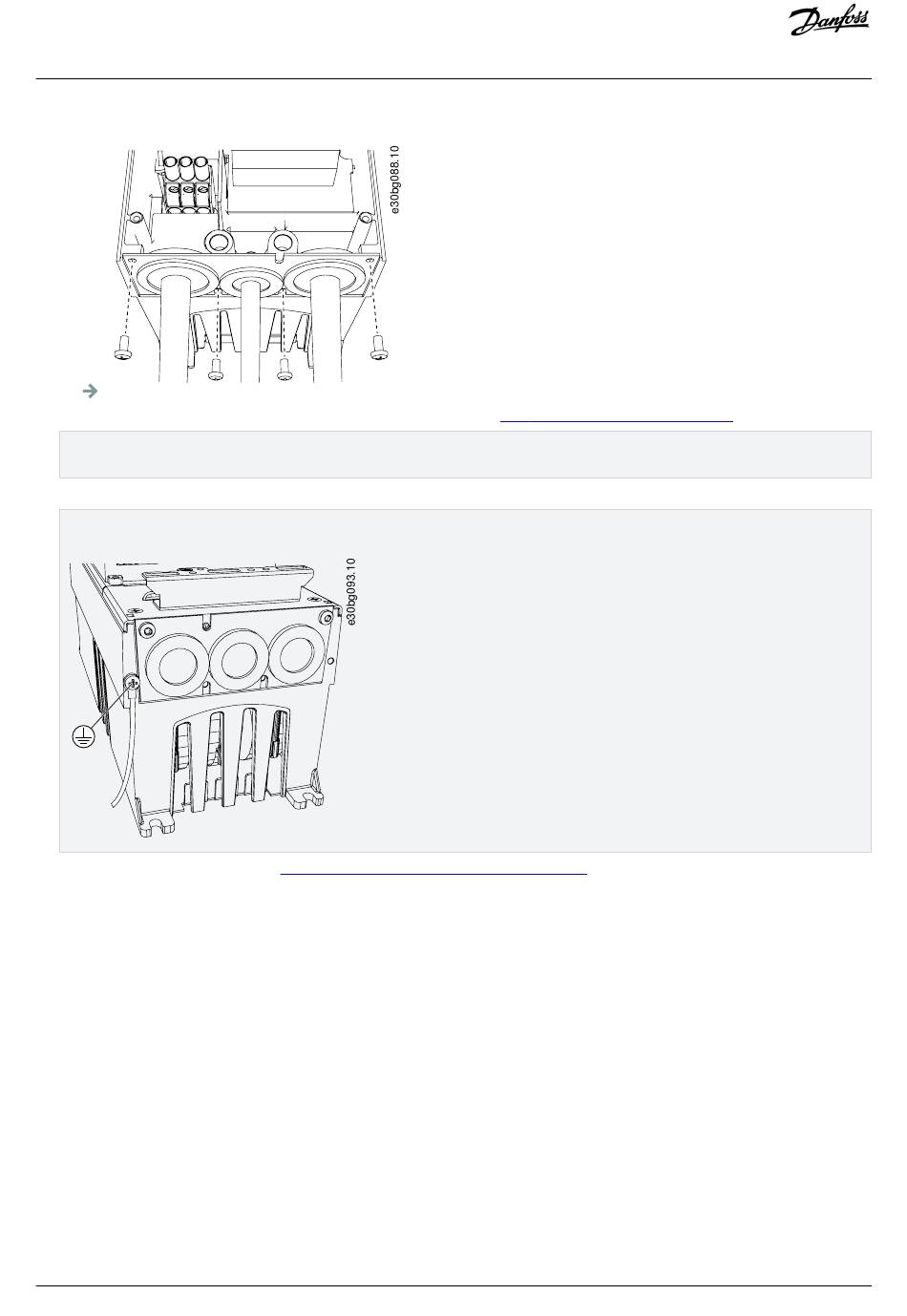

5. Schließen Sie die Kabel an. Die richtigen Anzugsmomente finden Sie in
•
Schließen Sie die Phasenleiter des DC-Versorgungskabels und des Motorkabels sowie die Leiter des Bremswiderstandskabels
an die richtigen Klemmen an.
6. Stellen Sie sicher, dass der Erdungsleiter an den Motor angeschlossen ist, ebenso wie an die Klemmen mit dem Erdungssymbol.
•
Falls eine doppelte Erdung erforderlich ist, verwenden Sie die Erdungsklemme unterhalb des Umrichters. Verwenden Sie eine
Schraube der Größe M5, und ziehen Sie sie mit 2,0 Nm (17,7 lb-in.) fest.
7. Befestigen Sie die Kabelabdeckung
Steuerleitung mit 3 der im Montagezubehör enthaltenen M4x16-Schrauben. Verwenden Sie diese Schellen zur Erdung der
Steuerleitungen.
54 | Danfoss A/S © 2019.07
12.5 Anzugsmomente der
Abdeckungsschrauben. Befestigen Sie die Erdungsschellen für die
12.6 Anzugsmomente der
Anschlüsse.
AQ299433367205de-000101 / DPD01411
Elektrische Installation
