Bedienungsanleitung | VACON® NX Inverter FI4–FI8
Verfahren
1. Isolieren Sie Motor-, Netz- und Bremswiderstandskabel ab. Siehe
2. Schneiden Sie die Kabeldurchführungen auf, um die Kabel hindurchführen zu können. Verwenden Sie die im Montagezubehör
enthaltenen Kabeldurchführungen.
•
Schneiden Sie die Öffnungen der Kabeldurchführungen nicht weiter auf, als für die verwendeten Kabel erforderlich.
•
Falls die Kabeldurchführungen beim Hindurchführen der Kabel Falten bilden, ziehen Sie das Kabel ein Stück zurück, um sie zu
glätten.
•
Nutzen Sie ggf. die Kabelbuchse als eine Alternative zur Dichtung.

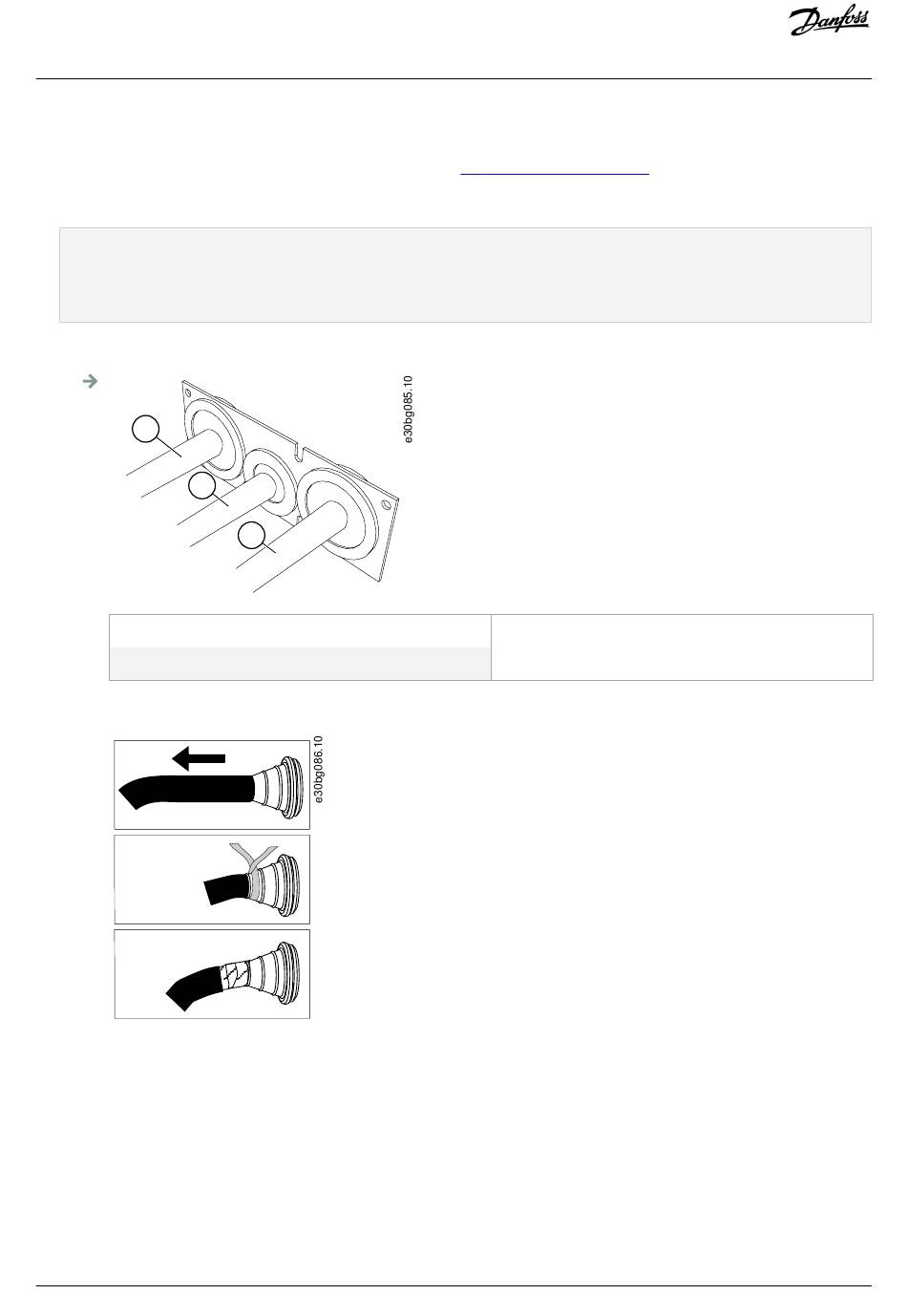

3. Führen Sie die Kabel – DC-Versorgungskabel, Motorkabel und optionales Anschlusskabel für Bremse – in die Öffnungen der
Kabeleinführungsplatte ein. Verwenden Sie die im Montagezubehör enthaltene Kabeleinführungsplatte.
A
B
A DC-Versorgungskabel
C Motorkabel
Abbildung 20:
4. Setzen Sie die Kabeleinführungsplatte mit den Kabeln in die Rille am Rahmen des Frequenzumrichters. Verwenden Sie zur
Befestigung der Kabeleinführungsplatte die im Montagezubehör enthaltenen M4x10-Schrauben.
Danfoss A/S © 2019.07
C
Kabel durch die Kabeleinführungsplatte
12.4 Abisolierlängen der
Kabel.
B Anschlusskabel für Bremse
AQ299433367205de-000101 / DPD01411| 53
Elektrische Installation
