Bedienungsanleitung | VACON® NX Inverter FI4–FI8
7 Steuereinheit
7.1 Komponenten der Steuereinheit
Die Steuereinheit des Frequenzumrichters besteht aus der Steuerkarte und Zusatzkarten (siehe
bis E) der Steuerkarte. Die Steuerkarte ist über einen Sub-D-Stecker oder Fiberglaskabel (FR9) mit der Leistungseinheit verbunden.
A
B
C

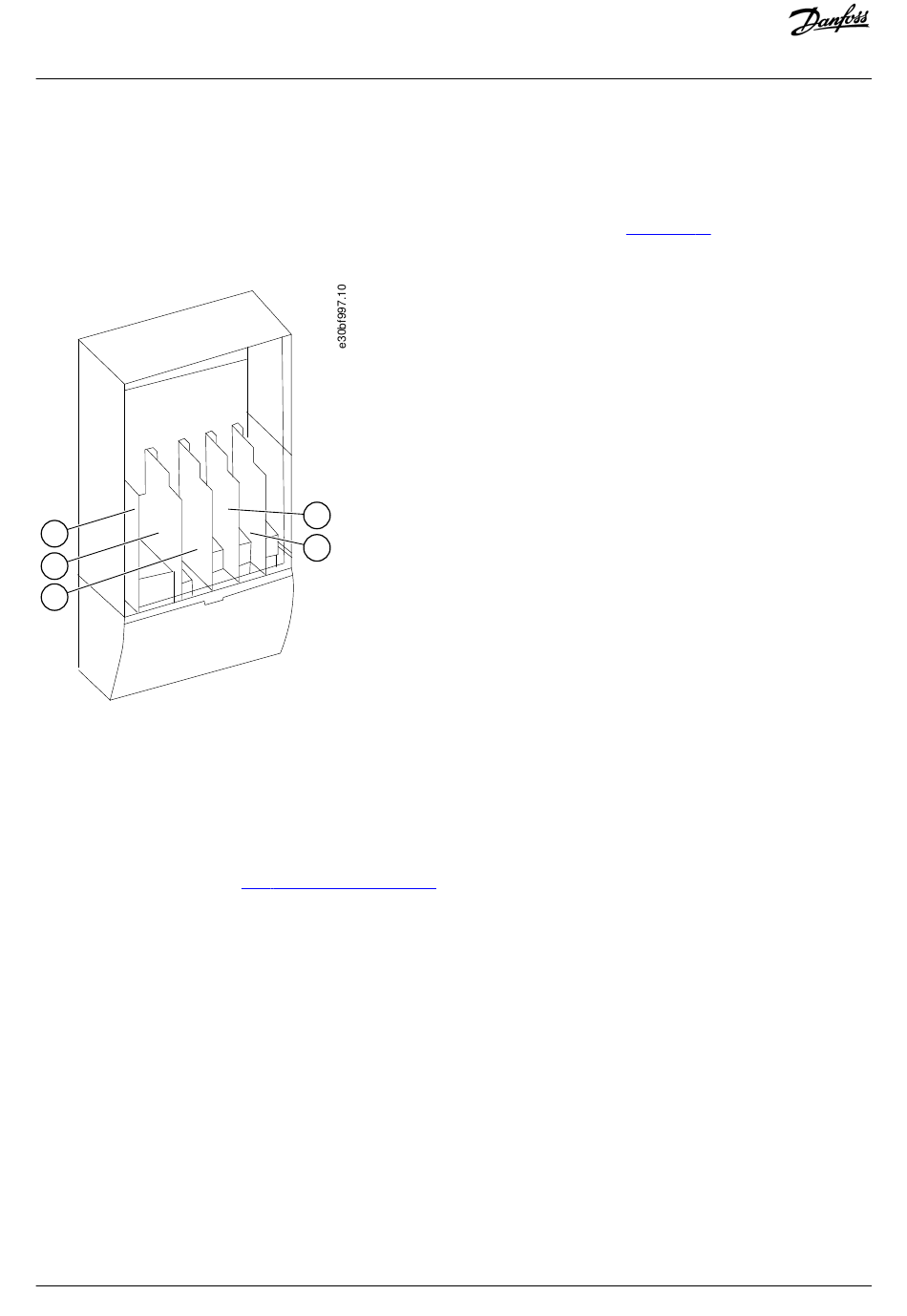

Abbildung 23:
Basis- und Erweiterungssteckplatz auf der Steuerkarte
Die Steuereinheit des gelieferten Frequenzumrichters enthält die Standard-Steuerungsschnittstelle. Wenn der Auftrag Spezialoptionen
enthielt, wird der Frequenzumrichter gemäß Auftrag ausgeliefert. Die nächsten Seiten enthalten Informationen über die Klemmen
sowie allgemeine Verdrahtungsbeispiele. Die werkseitig installierten E/A-Karten sind im Typencode angegeben. Weitere Informationen
zu den Optionskarten finden Sie im VACON
Die OPTA1-Basiskarte verfügt über 20 Steuerklemmen, die Relaiskarte über 6 oder 7. Die Standardanschlüsse der Steuereinheit und die
Beschreibung der Signale sind in
Anweisungen zur Installation der nicht mit der Leistungseinheit verbundenen Steuereinheit finden Sie im VACON
Installationshandbuch.
7.2 Steuerspannung (+24 V/EXT +24 V)
Sie können den Frequenzumrichter auch mit einer externen Stromversorgung mit den folgenden Eigenschaften verwenden: +24 V
DC ±10 %, mindestens 1000 mA. Sie können diese einsetzen, um eine externe Spannungsversorgung für die Steuerkarte sowie für
Basis- und Optionskarten bereitzustellen. Die Analogausgänge und -eingänge an OPTA1 funktionieren nicht, wenn der Steuereinheit
nur +24 V bereitgestellt werden.
Schließen Sie die externe Spannungsversorgung an eine der 2 bidirektionalen Klemmen (Nr. 6 oder Nr. 12) an, siehe im Handbuch der
Optionskarte oder im Produkthandbuch der VACON
Danfoss A/S © 2019.07
D
E
®
NX E/A-Karten Handbuch.
7.3.2 Steuerklemmen an OPTA1
®
NX E/A-Karten. Bei dieser Spannung bleibt die Steuereinheit eingeschaltet und
dargestellt.
Steuereinheit
Abbildung
23) in den 5 Steckplätzen (A
®
NXP IP00 Umrichter
AQ299433367205de-000101 / DPD01411| 59
