Schnittstellenkarten einbauen (Beispiel: Fax/V.24-Karte)
3. Stecken Sie die Schnittstellenkarte vorsichtig in den dafür vorgesehenen Steck-
platz.
Achten Sie auf sicheren Sitz der Steckverbindung.
4. Montieren Sie eine zur Schnittstellenkarte pas-
sende Frontblende. Eine Übersicht verfügbarer
Fontblenden finden Sie unter Einbau von Schnitt-
stellenkarten ab Seite 67. Prüfen Sie den Sitz der
beiden Verbinder. Ziehen Sie die Befestigungs-
schrauben an.
5. Für die Faxfunktion müssen keine Leitungen ver-
bunden werden. Für die V.24-Funktion verbinden
Sie den 8-poligen RJ45-Stecker der mitgelieferten seriellen Anschlussleitung
mit der RJ45-Buchse auf der Karte. Das andere Ende der Anschlussleitung ver-
binden Sie mit der Buchse auf der Frontbaugruppe.Zur Zugentlastung befes-
tigen Sie das Kabel mit Kabelbindern.

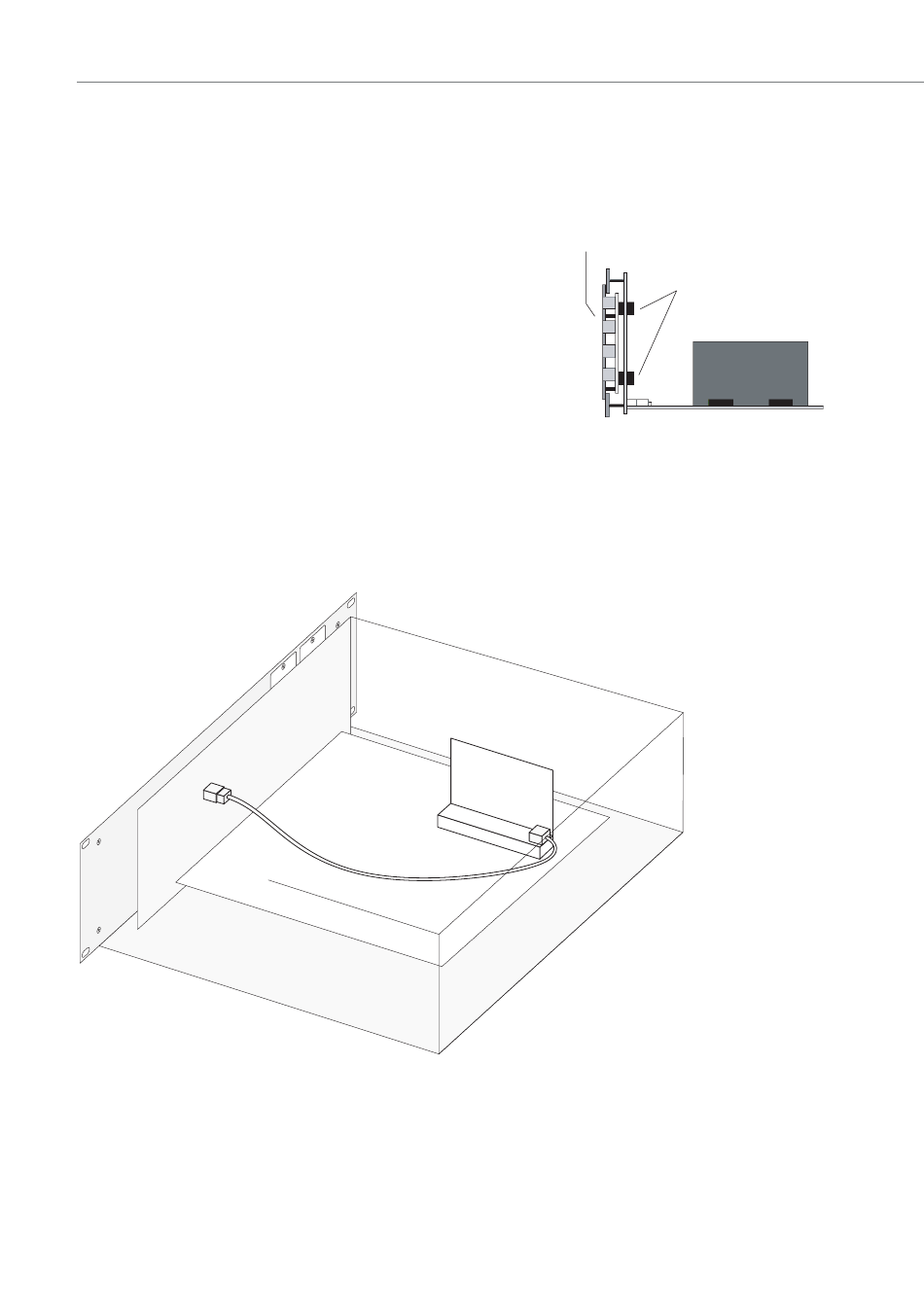

V.24-Verbindungsleitung einbauen
6. Setzen Sie den oberen Gehäusedeckel wieder auf und schrauben Sie ihn fest.
Schalten Sie die OpenCom X320 Rack ein.
70
Frontblende
Verbinder
Schnittstellenkarte
