A/B-Anschlüsse - Mitel OpenCom X320 Montage Und Inbetriebnahme

Belegung der Schnittstellen, Terminierung, Kabellänge
rote Ader
schwarze Ader
1 U pn -Anschluss
Kabellänge: max. 1000 m
Wenn Sie eine Basisstation an einen U pn -Anschluss anschließen, können vier Gespräche
gleichzeitig mit mobilen DECT-Geräten über diese Basisstation geführt werden.

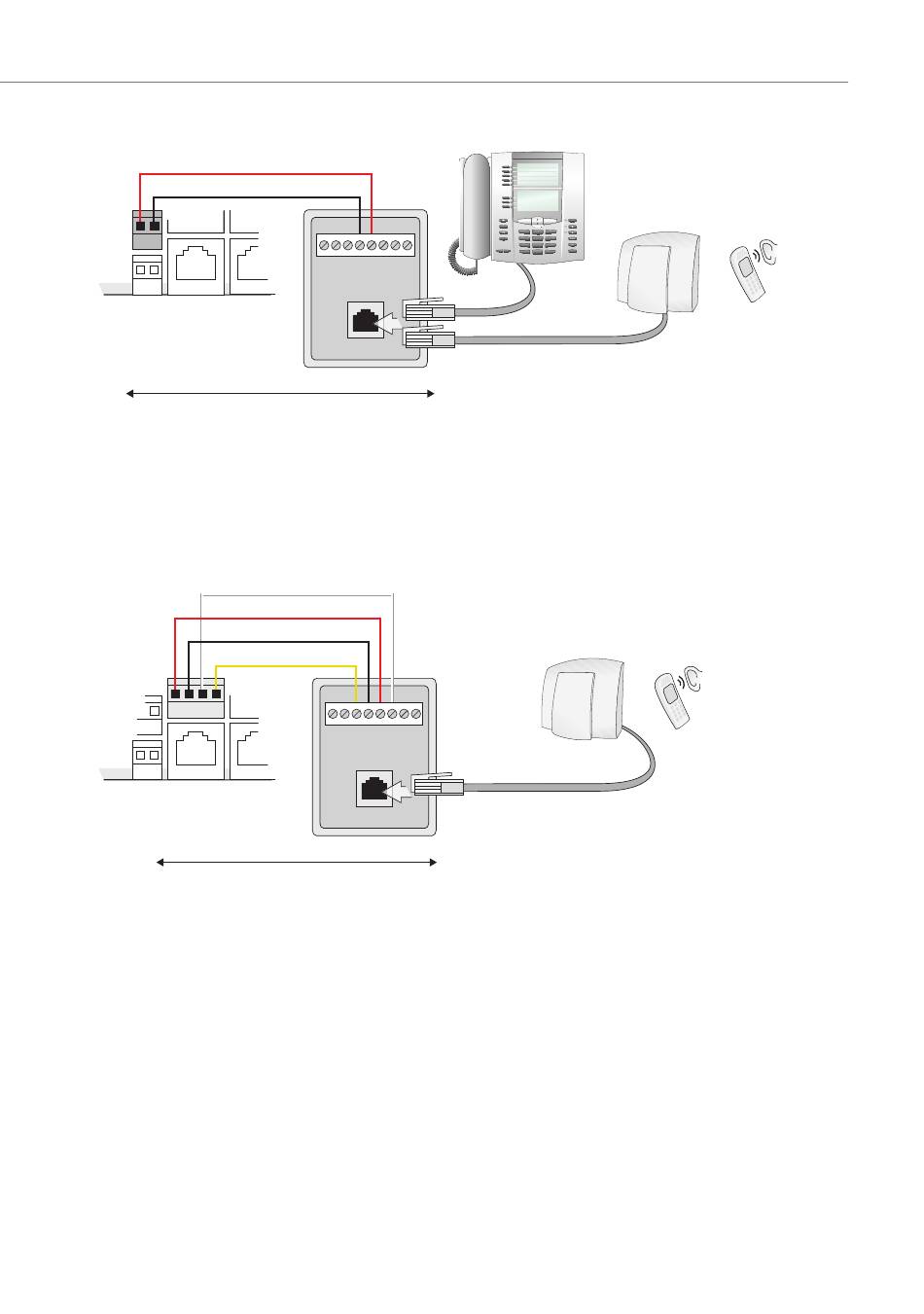

Anschluss einer UAE-Dose an einen U
Der zweifache Anschluss einer DECT-Basisstation kann ebenfalls auf eine UAE-
Anschlussdose geführt werden.
2 U pn -Anschlüsse
Kabellänge: max. 1000 m
Wenn Sie eine Basisstation an zwei U pn -Anschlüsse anschließen, können acht Gespräche
gleichzeitig mit mobilen DECT-Geräten über diese Basisstation geführt werden.
Anschluss einer UAE-Dose an 2 U
a/b-Anschlüsse
Die a/b-Anschlüsse dienen zum Betrieb analoger Endgeräte (z. B. Fax, Modem oder
analoger Telefone). Bei Verwendung von zweiadrigen 0,6 mm Kabeln (mit ver-
drillten Aderpaaren) darf die maximale Kabellänge 1000 m betragen. Es können
Geräte für die Sprach- oder Datenkommunikation mit Puls- oder Tonwahl
betrieben werden, z. B.:
Systemtelefon
8 7 6 5 4 3 2 1
-Anschluss
pn
8 7 6 5 4 3 2 1
-Anschlüsse
pn
oder Basisstation
i
ESC OK
ABC
1 ABC 3 DEF
2
C 4 GHI 5 JKL 6 MNO
7 PQRS 8 TUV 9 WXYZ
– + R
* 0 #
Basisstation
8 x
4 x
57
