OpenCom X320 öffnen und schließen
1. Ziehen Sie den Netzstecker aus der Wandsteckdose.

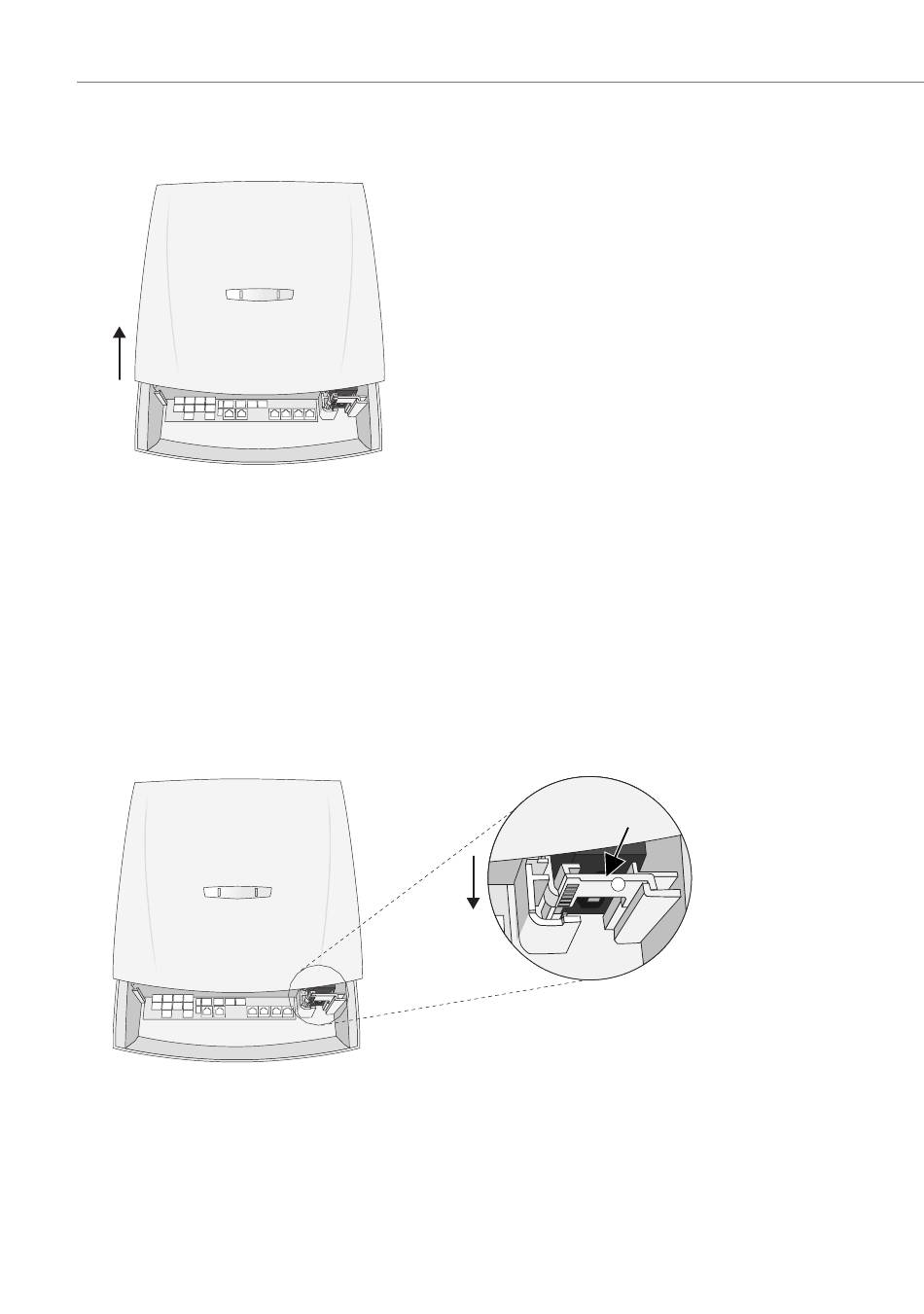

Deckel hochschieben
2. Schieben Sie den Deckel mit leichtem Druck hoch, bis das Anschlussfeld
sichtbar wird. Ein Anschlag verhindert, dass der Deckel noch weiter geöffnet
werden kann.
Zur Wandmontage und zur Installation von Schnittstellenkarten müssen Sie den
Gehäusedeckel der OpenCom X320 abnehmen:
3. Ziehen Sie die Kaltgeräte-Anschlussleitung aus dem Netzteil.
4. Drücken Sie die Netzteil-Verriegelung herunter.
Netzteil-Verriegelung herunter drücken
5. Erst durch die Entriegelung ist es möglich, den Deckel weiter zu öffnen.
Schieben Sie den Deckel weiter hoch, ca. 5 cm über die Schutzblende hinaus.
