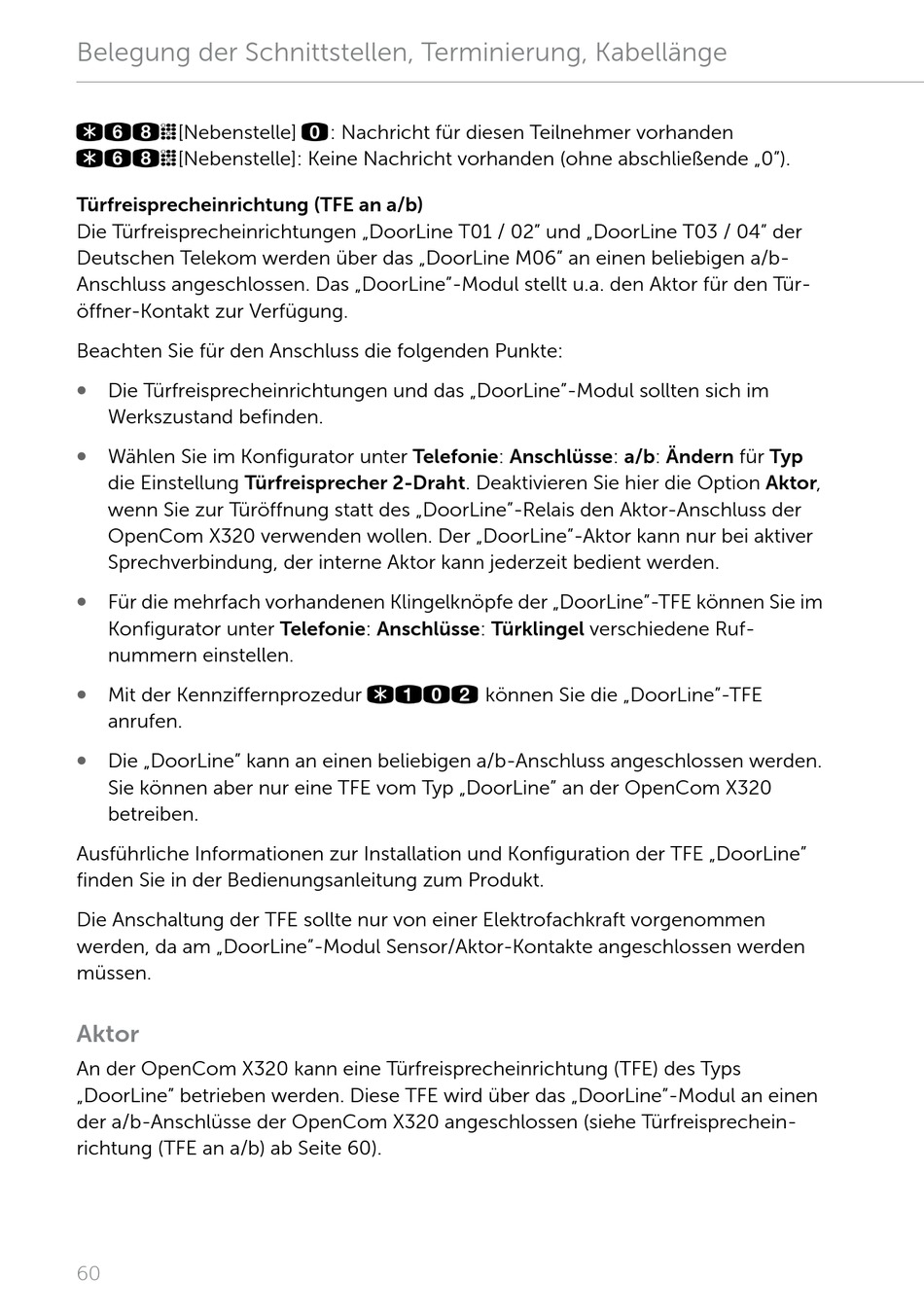

Belegung der Schnittstellen, Terminierung, Kabellänge
*68Z
[Nebenstelle]
*68Z
[Nebenstelle]: Keine Nachricht vorhanden (ohne abschließende „0").
Türfreisprecheinrichtung (TFE an a/b)
Die Türfreisprecheinrichtungen „DoorLine T01 / 02" und „DoorLine T03 / 04" der
Deutschen Telekom werden über das „DoorLine M06" an einen beliebigen a/b-
Anschluss angeschlossen. Das „DoorLine"-Modul stellt u.a. den Aktor für den Tür-
öffner-Kontakt zur Verfügung.
Beachten Sie für den Anschluss die folgenden Punkte:
•
Die Türfreisprecheinrichtungen und das „DoorLine"-Modul sollten sich im
Werkszustand befinden.
•
Wählen Sie im Konfigurator unter Telefonie: Anschlüsse: a/b: Ändern für Typ
die Einstellung Türfreisprecher 2-Draht. Deaktivieren Sie hier die Option Aktor,
wenn Sie zur Türöffnung statt des „DoorLine"-Relais den Aktor-Anschluss der
OpenCom X320 verwenden wollen. Der „DoorLine"-Aktor kann nur bei aktiver
Sprechverbindung, der interne Aktor kann jederzeit bedient werden.
•
Für die mehrfach vorhandenen Klingelknöpfe der „DoorLine"-TFE können Sie im
Konfigurator unter Telefonie: Anschlüsse: Türklingel verschiedene Ruf-
nummern einstellen.
•
Mit der Kennziffernprozedur
anrufen.
•
Die „DoorLine" kann an einen beliebigen a/b-Anschluss angeschlossen werden.
Sie können aber nur eine TFE vom Typ „DoorLine" an der OpenCom X320
betreiben.
Ausführliche Informationen zur Installation und Konfiguration der TFE „DoorLine"
finden Sie in der Bedienungsanleitung zum Produkt.
Die Anschaltung der TFE sollte nur von einer Elektrofachkraft vorgenommen
werden, da am „DoorLine"-Modul Sensor/Aktor-Kontakte angeschlossen werden
müssen.

Aktor

An der OpenCom X320 kann eine Türfreisprecheinrichtung (TFE) des Typs
„DoorLine" betrieben werden. Diese TFE wird über das „DoorLine"-Modul an einen
der a/b-Anschlüsse der OpenCom X320 angeschlossen (siehe Türfreisprechein-
richtung (TFE an a/b) ab Seite 60).
60
0
: Nachricht für diesen Teilnehmer vorhanden
*102
können Sie die „DoorLine"-TFE
