Mitel OpenCom X320 Montage Und Inbetriebnahme Seite 60

Belegung der Schnittstellen, Terminierung, Kabellänge
•
analoge Telefone,
•
G3-Faxgeräte,
•
analoge Modems,
•
externe Geräte für Music on Hold,
•
externe Voice-Mail-Systeme.

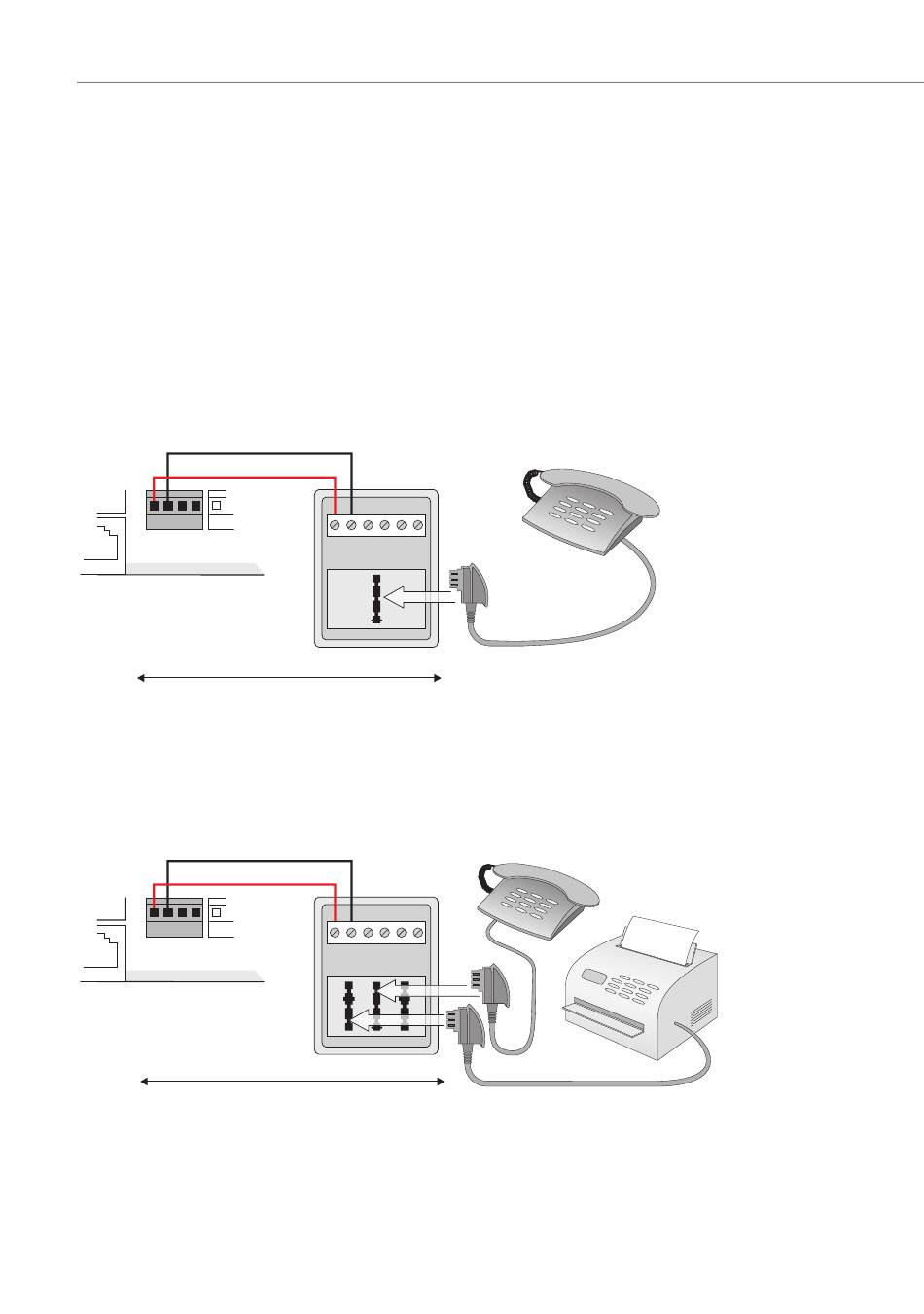

Zum Anschluss eines analogen Telefons sollten Sie den Druckklemmen-Anschluss
auf eine TAE-F-Anschlussdose (TAE, Telekommunikations-Anschluss-Einheit)
führen.
schwarze Ader
rote Ader
a/b-Anschluss
Alternativ können Sie auch das
Adernpaar weiß/gelb verwenden.
Kabellänge: max. 1000 m
Anschluss einer TAE-F-Dose
Zum Anschluss eines analogen Gerätes (Fax, Modem) sollten Sie den Druck-
klemmen-Anschluss auf eine TAE-N-Anschlussdose führen.
schwarze Ader
rote Ader
a/b-Anschluss
Alternativ können Sie auch das
Adernpaar weiß/gelb verwenden.
Kabellänge: max. 1000 m
Anschluss einer kombinierten TAE-NFN-Dose
58
1 2 3 4 5 6
F
TAE-F-Dose
analoges Telefon
1 2 3 4 5 6
N F N
TAE-NFN-Dose
analoges Telefon
analoges Faxgerät
