Belegung der Schnittstellen, Terminierung, Kabellänge
Ob Sie eine umschaltbare S -Schnittstelle für die interne oder externe Kommuni-
0
kation benutzen, richtet sich nach den Besonderheiten Ihres Kommunikationsbe-
darfs und den vorhandenen Basisanschlüssen.
Beachten Sie, dass der S -Bus je einen Abschlusswiderstand von 100 Ohm an
0
jedem Ende benötigt.
Prüfen Sie: Ist der Abschlusswiderstand im NTBA eingeschaltet? Bei der
OpenCom X320 werden die Abschlusswiederstände per Software eingeschaltet.
Diese Einstellung setzen Sie bei der Konfiguration der S -Anschlüsse im Konfigu-
0
rator der Web-Konsole.
Schließen Sie S 1 extern oder S 2 extern an den NTBA an (voreingestellt ist an S 1
0 0 0
ein Mehrgeräteanschluss, an S 2 ein Anlagenanschluss). Verwenden Sie das mitge-
0
lieferte ISDN-Anschlusskabel. Im folgenden Beispiel muss die Option Telefonie:
Anschlüsse: S0(#): Bus Abschluss im Konfigurator eingeschaltet sein. Im NTBA
müssen 100 Ohm Abschlusswiederstände zwischen 1a und 1b sowie zwischen 2a
und 2b geschaltet werden. Am NTBA sind keine weiteren Geräte angeschaltet.

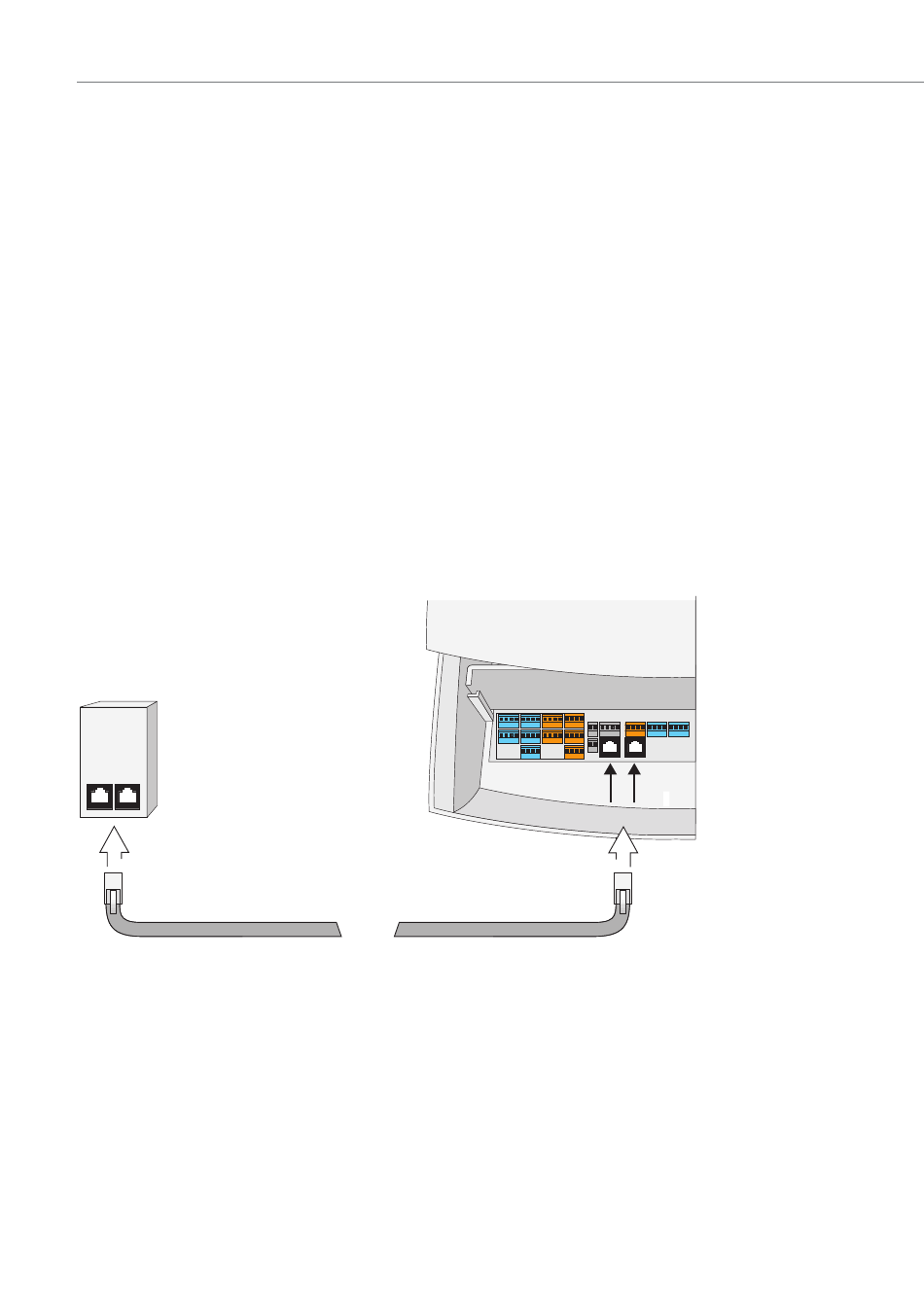

NTBA
S 0 1 extern S 0 2 extern
Anschluss an einen Netzabschluss (NTBA)
An jeden internen S -Bus können Sie bis zu 8 Endgeräte (ISDN-Telefone, ISDN-Fax-
0
geräte, ISDN-Basisstationen und ISDN-Handgeräte, ISDN-Karten für den PC u.a.)
anschalten. Drei dieser Endgeräte können über den Bus gespeist werden, bei
Einsatz von mehr Endgeräten benötigen diese eine eigene Stromversorgung. Die
Länge des vieradrigen Kabels eines internen S -Busses darf höchstens 130 m
0
betragen. Jeder interne S -Bus hat eine Speiseleistung von ca. 3 W. Die internen
0
