Belegung der Schnittstellen, Terminierung, Kabellänge
S -Busse ermöglichen Punkt-zu-Mehrpunkt-Verbindungen nach dem DSS1-Pro-
0
tokoll (Euro-ISDN).

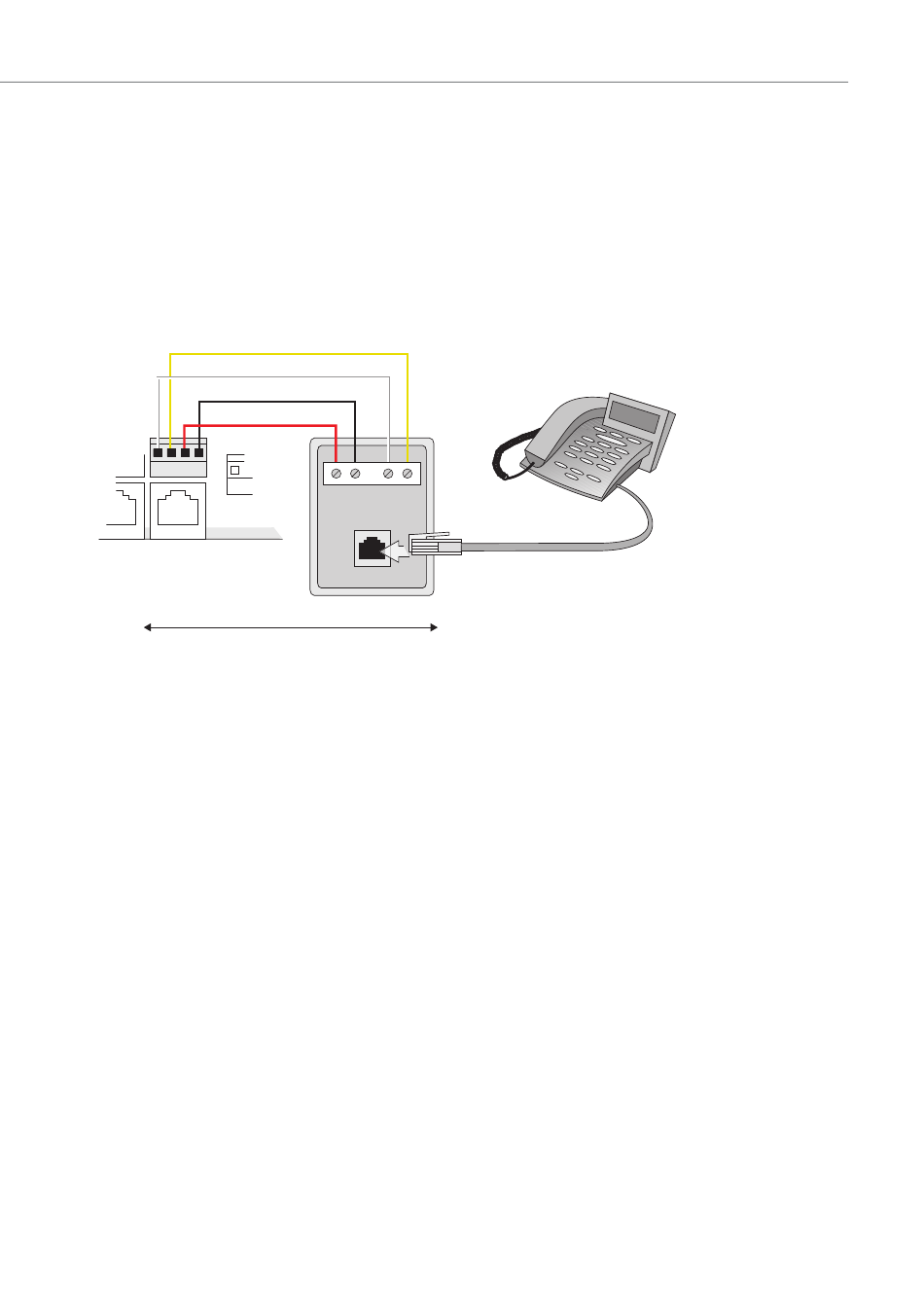

Zum Anschluss eines ISDN-Telefons sollten Sie einen Druckklemmen-Anschluss auf
eine IAE-Anschlussdose führen. Im folgenden Beispiel muss die Option Telefonie:
Anschlüsse: S0(#): Bus Abschluss im Konfigurator eingeschaltet sein. In der IAE-
Anschlussdose müssen 100 Ohm Abschlusswiederstände zwischen 1a und 1b
sowie zwischen 2a und 2b geschaltet werden.
2a 2b 1a 1b
1a 1b 2a 2b
ISDN-Endgerät
Anschluss S 0 intern
Dose mit 100 Ohm Abschlusswiderstand
Kabellänge: max. 500 m
Anschluss einer IAE-Dose
Mit einer Businstallation können mehrere IAE-Dosen in Reihe geschaltet werden. Im
folgenden Beispiel muss die Option Telefonie: Anschlüsse: S0(#): Bus Abschluss
im Konfigurator eingeschaltet sein. In der letzten IAE-Anschlussdose müssen
100 Ohm Abschlusswiederstände zwischen 1a und 1b sowie zwischen 2a und 2b
geschaltet werden.
