Com-Anschluss - Mitel OpenCom X320 Montage Und Inbetriebnahme

Belegung der Schnittstellen, Terminierung, Kabellänge
Schließen Sie den Ethernet-Ausgang des DSL-Modems an den WAN-Anschluss der
OpenCom X320 an. Die OpenCom X320 steuert das DSL-Modem dann mit Hilfe
des PPPoE-Protokolls.
TAE
DSL & Uk
0
DSL
Splitter
Uk NTBA
0
DSL
PPPoE
Modem

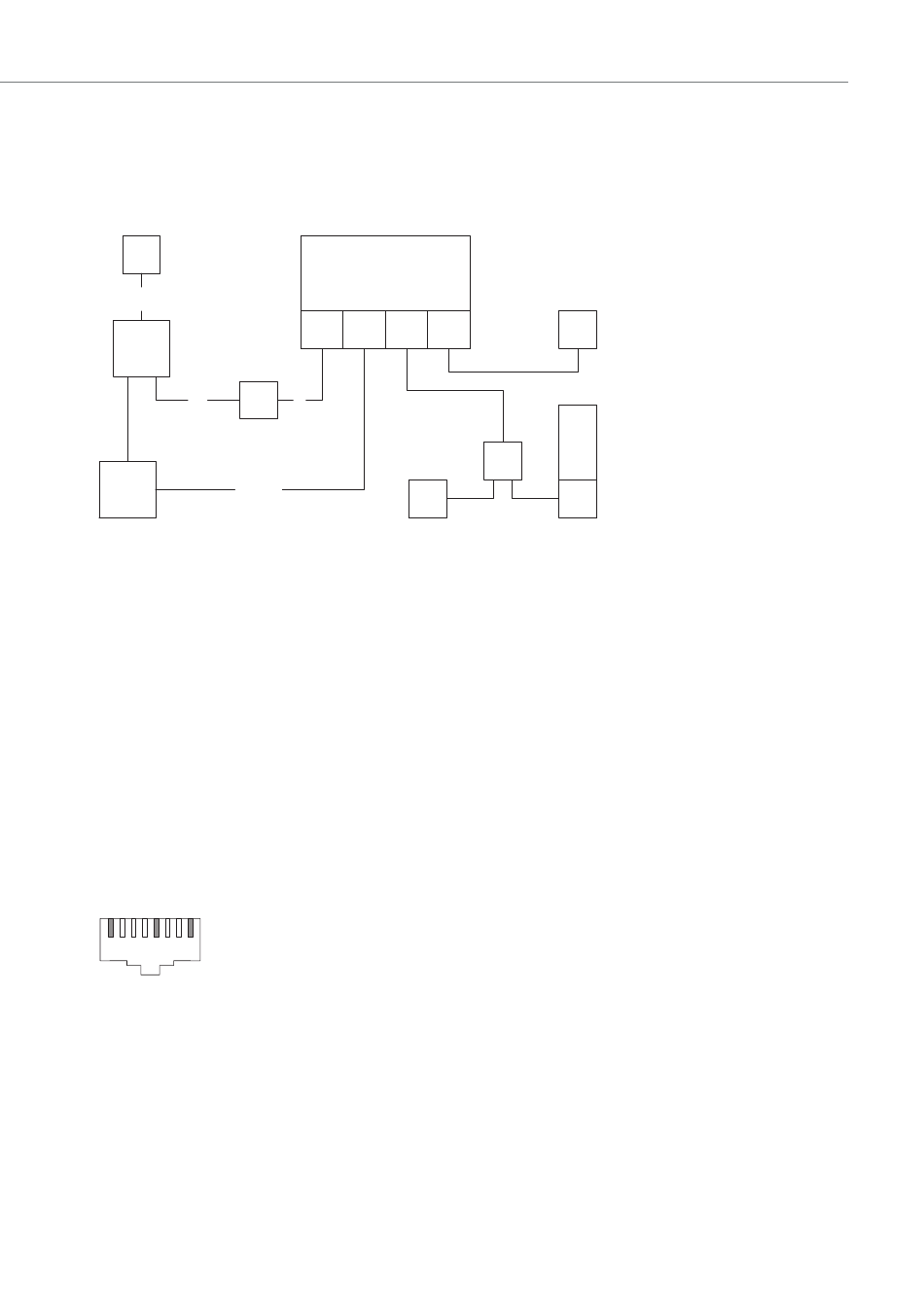

Netzanschaltung der OpenCom X320 über ISDN und DSL

COM-Anschluss

Mit der Installation der Fax/V.24-Karte (M300-Fax/V.24) steht eine serielle Schnitt-
stelle am COM-Anschluss zur Verfügung.
Achtung!
An den COM-Anschluss können Sie einen PC zur Übertragung von Verbindungs-
daten anschließen. Diese Verbindungsdaten können mit dem Gebührenerfassungs-
programm OpenCount im Detail ausgewertet werden.
Pin-Belegung
1 2 3 4 5 6 7 8
Pin-Belegung der V.24-Schnittstelle
OpenCom
S WAN LAN1 LAN2/3
0
S
0
IP-Tel
Die Länge der Anschlussleitung für den COM-Anschluss darf
bis zu 3 m betragen.
IP-Tel
Switch PC
Netz
