Wan-Anschluss - Mitel OpenCom X320 Montage Und Inbetriebnahme

Belegung der Schnittstellen, Terminierung, Kabellänge
Switch
WAN

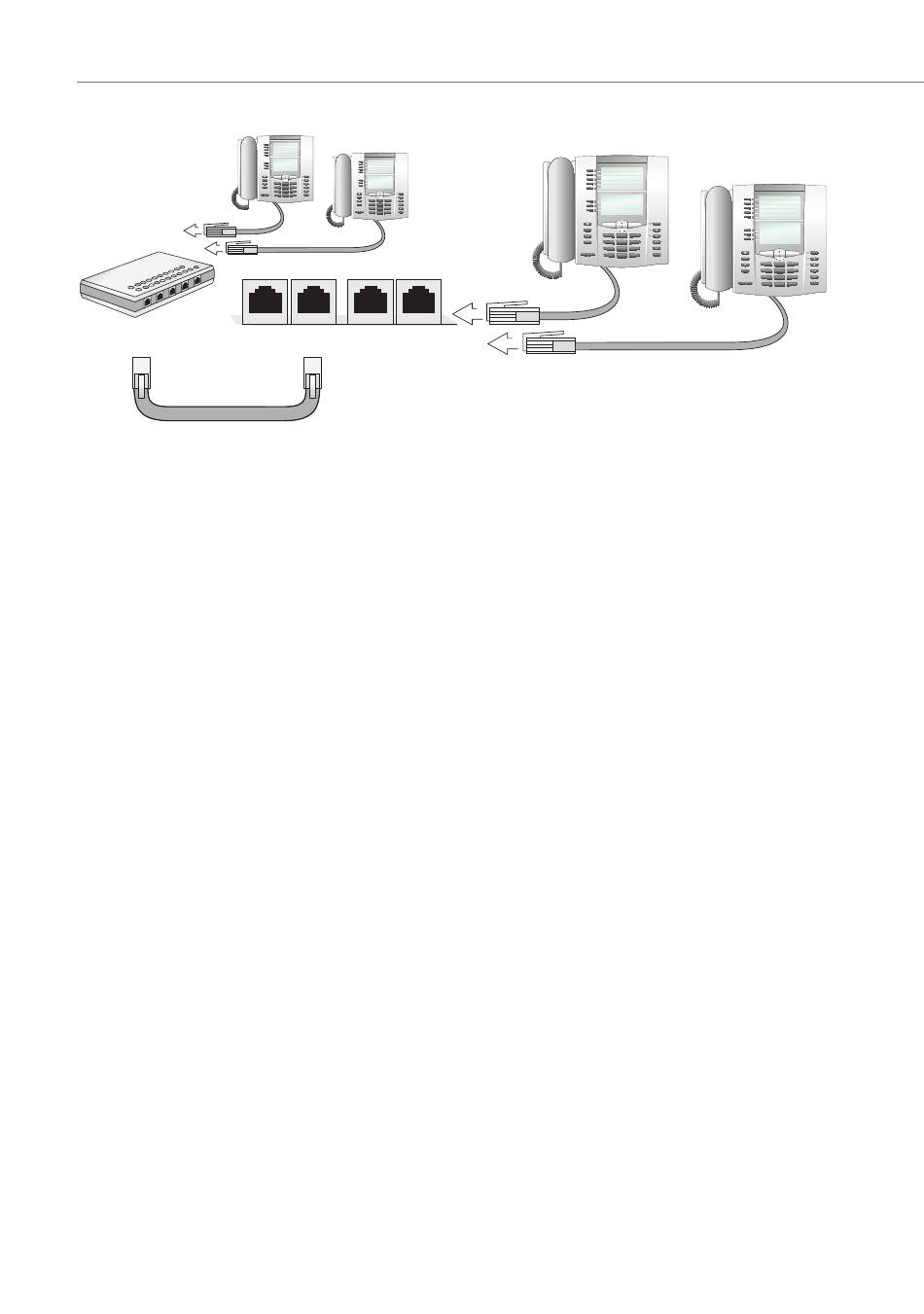

Lage der LAN-Anschlüsse (interner Switch nicht gezeigt)
Auf der Hauptbaugruppe befinden sich folgende Ethernet-Anschlüsse:
•
WAN: Dieser Anschluss ist nur zur Anschaltung eines DSL-Modems oder für die
Verbindung zu einem externen Internet-Router geeignet.
•
LAN1: Diesen Anschluss sollten Sie bevorzugt für die Verbindung zu Ihrem Fir-
mennetzwerk verwenden.
•
LAN2 und LAN3: Diese LAN-Anschlüsse sollten bevorzugt zum Anschluss von
VoIP-Systemtelefonen genutzt werden. Beide Anschlüsse bieten eine über die
Web-Konsole getrennt einschaltbare Versorgung für angeschlossene Geräte
„Power over Ethernet (PoE)". Die Anschlüsse unterstützen Klasse 3 nach IEEE
802.3af mit maximal 15,4 W Speiseleistung pro Anschluss.
Tipp:

WAN-Anschluss

An die OpenCom X320 kann sowohl ein externes DSL-Modem als auch ein
Internet-Router angeschlossen werden. Die sichere und vom LAN getrennte Ver-
bindung zum Internet erfolgt über den WAN-Anschluss. Die Umschaltung von
Übertragungsgeschwindigkeit und Betriebsart geschieht automatisch („Auto-
Sensing-Funktion"). Außerdem erfolgt eine automatische Umschaltung für Verbin-
dungen, die eine gekreuzte Anschlussleitung erfordern.
62
ESC OK i
ABC
1 2 ABC 3 DEF
C 4 GHI 5 JKL 6 MNO
7 PQRS 8 TUV 9 WXYZ
i
– + ESC OK
* 0 # R
ABC
ABC DEF
1 2 3
GHI MNO
C 4 5 JKL 6
7 PQRS 8 TUV 9 WXYZ
– + R
* 0 #
LAN1 LAN2 LAN3
Power over Ethernet
Verwenden Sie für den zeitweisen Anschluss eines Service-
PCs wahlweise einen der Anschlüsse LAN1, LAN2 oder LAN3.
Eine möglicherweise eingeschaltete PoE-Versorgung wird au-
tomatisch deaktiviert, wenn ein Gerät ohne PoE-Unterstüt-
zung angeschlossen ist.
