Mitel OpenCom X320 Montage Und Inbetriebnahme Seite 56

Belegung der Schnittstellen, Terminierung, Kabellänge
2a 2b 1a 1b
Kabellänge: max. 130 m

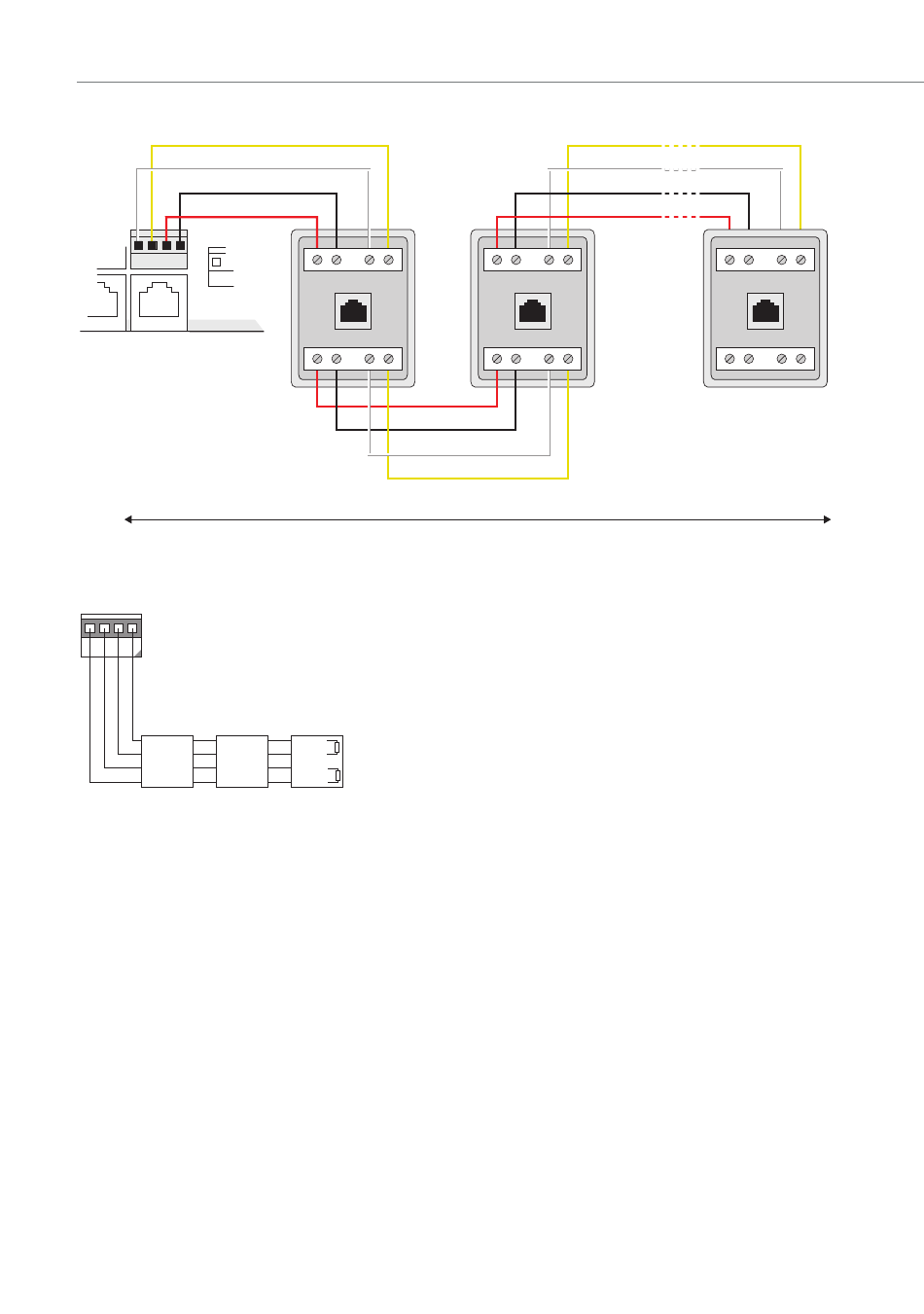

Anschluss mehrerer IAE-Dosen
Bus Abschluss:
Eingeschaltet
IAE IAE
IAE = ISDN Anschluss Einheit („ISDN-Dose")
Wenn von der OpenCom X320 ausgehend der S
IAE-Dosen ausgeführt ist, müssen die Abschlusswiderstände („TR") in der
OpenCom X320 und in der am weitesten entfernten IAE-Dose eingeschaltet
werden.
54
1a 1b 2a 2b
1a 1b 2a 2b
IAE
1a 1b 2a 2b
1a 1b 2a 2b
-Bus mit einer oder mehreren
0
1a 1b 2a 2b
1a 1b 2a 2b
in der letzten Dose 100 Ohm
Abschlusswiderstand
