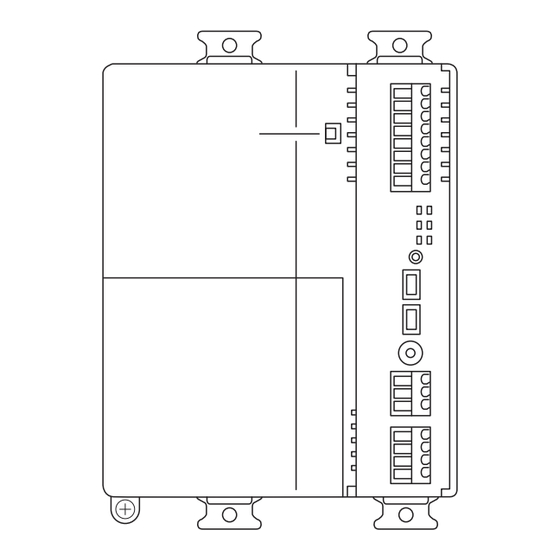

Installationsanleitung
Modell : DGE601A52
3P581074-2D
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin DGE601A52

Inhaltszusammenfassung für Daikin DGE601A52

  • Seite 1 Installationsanleitung Modell : DGE601A52 3P581074-2D...

  • Seite 3: Sicherheitshinweise

    Eine unsachgemäße Installation kann einen Stromschlag oder einen Brand verursachen. • Verwenden Sie für die Installationsarbeiten nur das angegebene Zubehör und die angegebenen Teile. Wenn andere als die angegebenen Teile verwendet werden, kann der DGE601A52 herun- terfallen oder es kann ein Stromschlag oder Brand verursacht werden.
  • Seite 4 • Kinder sollten beaufsichtigt werden, um sicher zu sein, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nicht geeignet für die Verwendung an Standorten, an denen sich wahr- scheinlich Kinder aufhalten werden. Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 5 4. Orte mit hohen Temperaturen oder Orte, an denen das Gerät direkten Flammen aus- gesetzt ist. Dies kann zu einem abnormalem Wärmestau oder zu einem Brand führen. 5. In feuchten Bereichen oder an Orten, die Wasser ausgesetzt sind. In das Gerät eindringendes Wasser kann zu Stromschlägen oder Fehlfunktionen führen. Deutsch Installationsanleitung 3P581074-2D DGE601A52...

  • Seite 6: Inhaltsverzeichnis

    1.4.2 Umgebungsbedingungen ..............10 1.4.3 Verkabelung ..................11 1.4.4 Erforderlicher Abstand ................. 14 Geräte, die an den DGE601A52 angeschlossen werden können ....14 Installation ........................15 Montage auf DIN-Schiene ................15 2.1.1 Installationsverfahren ................15 2.1.2 Demontage von der DIN-Schiene ............17 Schraubbefestigung am Steuerungsgehäuse ..........
  • Seite 7 4.3.1 Schritte zum Einstellen der Airnet-Adresse des Außengeräts ..... 71 4.3.2 Einstellung der Anforderungsadresse und Aktivierung der Anforderungseinstellung ..72 4.3.3 Einstellelemente der LED- (Segment-) Anzeige ........73 Kurzanleitung ......................74 Neustart des Geräts ..................74 Deutsch Installationsanleitung 3P581074-2D DGE601A52...

  • Seite 8: Vor Der Installation

    • Überprüfen Sie, dass alles Zubehör im Lieferumfang des DGE601A52 enthalten ist. • Vergewissern Sie sich, wo sich die Anschlüsse und Schalter des DGE601A52 befin- den. • Stellen Sie sicher, dass ein geeigneter Platz für die Installation des DGE601A52 verfügbar ist.

  • Seite 9: Außenmaße

    Montagevorgang zu erleichtern. Ausführliche Informationen zum Kabeltyp, zur Anschlussgröße und zu Vorsichtsmaßnahmen finden Sie unter "3. Elektrische Leitungen". 1.3.1 Rückseite Auf der Rückseite des DGE601A52 befindet sich eine DIN-Schienensperre für die Ins- tallation auf einer DIN-Schiene. <Rückseite> A DIN-Schienenverriegelung Deutsch...

  • Seite 10: Vorderseite

    Alle während der Montage verwendeten Anschlüsse befinden sich an der Vorderseite des DGE601A52. Die Stromversorgungsanschlüsse sind zur Sicherheit mit einer Anschlussabdeckung geschützt. Neben diesen Anschlüssen finden sich mehrere Schalter und LEDs an der Vorderseite des DGE601A52. <Vorderseite des DGE601A52> Symbol Name Erläuterung [Intake for power Einlass für Stromkabel...
  • Seite 11 Anschlüsse zum Anschluss eines DGE601A51, [plus ADP IF] intelligent Touch Manager (im Weiteren bezeich- net als iTM), DGE601A52 oder iTM plus adaptor. Klemmen für den Anschluss der "DIII-NET" [DIII] -Kommunikationsleitung für die Kommunikation mit DAIKIN-Klimaanlagen. LED (grün). Wenn der Strom eingeschaltet ist, [POWER]-LED leuchtet die LED immer.

  • Seite 12: Festlegen Des Installationsortes

    Umgebungsbedingungen Stellen Sie sicher, dass die Installationsumgebung die folgenden Bedingungen erfüllt: • Umgebungstemperatur: -10 bis 50°C • Luftfeuchtigkeit: max. 85% rel. Luftfeuchtigkeit (ohne Kondensation) • Der Betrieb des DGE601A52 wird durch elektromagnetische Wellen nicht beein- trächtigt. Installationsanleitung 3P581074-2D Deutsch DGE601A52...

  • Seite 13: Verkabelung

    1.4.3 Verkabelung Ein Beispiel für die DGE601A52-Verkabelung finden Sie im unten gezeigten Verkabe- lungsplan (Beispiel). <Verkabelungsplan (Beispiel)> A Kabelkanal Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 14 (3) Bewegen Sie den Öffnungsknopf nach vorne und unten und führen Sie das Kabel ein. (4) Stellen Sie sicher, dass das angeschlossene Kabel nicht herausgekommen ist. Achten Sie bei der Verwendung von Litzenkabeln darauf, dass keine Litzen hervorstehen. <Verkabelung der Anschlussleiste> A Präzisionsschlitzschraubendreher Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 15 Siehe [strip gauge] an der Endabdeckung. Achten Sie beim Abziehen darauf, dass Sie die Oberfläche des freiliegenden Teils des Kabels nicht zerkratzen. <Zugabe zum Abisolieren> Gutes Beispiel 9 mm Endabdeckung Schlechtes Beispiel Zu lang Verbogen Ausgefranst Zu kurz Deutsch Installationsanleitung 3P581074-2D DGE601A52...

  • Seite 16: Erforderlicher Abstand

    A Oben B Wand C Kabelkanal Installieren Sie die DIN-Schienen nicht vertikal. Geräte, die an den DGE601A52 angeschlossen werden können Der DGE601A52 kann an die folgenden Geräte angeschlossen werden. • DGE601A51 • iTM • iTM plus adaptor Installationsanleitung 3P581074-2D Deutsch...

  • Seite 17: Installation

    Installation Sie können den DGE601A52 auf 2 Arten installieren. • Montage auf DIN-Schiene • Schraubbefestigung am Steuerungsgehäuse Fügen Sie bei einer Neuinstallation zuerst den DGE601A53 zum DGE601A52 hinzu. Installieren Sie danach den DGE601A52 und den DGE601A53. Montage auf DIN-Schiene 2.1.1 Installationsverfahren Montage auf einer 35-mm-DIN-Schiene.
  • Seite 18 (1) Bringen Sie alle oberen und unteren DIN-Schienenverriegelungen in die geöff- nete Position. (2) Drücken Sie den DGE601A52 gegen die DIN-Schiene. (3) Bringen Sie alle oberen und unteren DIN-Schienenverriegelungen in die geschlos- sene Position. <Schritte zur Montage auf einer DIN-Schiene>...

  • Seite 19: Demontage Von Der Din-Schiene

    2.1.2 Demontage von der DIN-Schiene (1) Stützen Sie den DGE601A52 mit Ihrer Hand und bringen Sie alle oberen und unteren DIN-Schienenverriegelungen in die geöffnete Position. (2) Entfernen Sie den DGE601A52 von der DIN-Schiene. <Schritte zum Entfernen von einer DIN-Schiene> HINWEIS Wenn der Arbeitsbereich zum Entfernen der DIN-Schienen schmal ist und Sie die DIN-Schienenverriegelungen nicht mit Ihren Fingern bedienen können, können Sie...

  • Seite 20: Schraubbefestigung Am Steuerungsgehäuse

    • Holzschraube (3 mm Durchmesser x 15 mm Länge) zur Befestigung des Gehäuses, 4 Stck. 2.2.2 Installationsverfahren (1) Bringen Sie alle DIN-Schienenverriegelungen in die geöffnete Position. (2) Sichern Sie das Gerät mit den Schrauben durch alle Schraubenlöcher der DIN-Schienenverriegelungen. <Schritte zur Montage am Steuerungsgehäuse> offen geschlossen geschlossen offen Installationsanleitung 3P581074-2D Deutsch DGE601A52...

  • Seite 21: Hinzufügen Eines Dge601A53

    Dieser Abschnitt beschreibt, wie ein DGE601A53 hinzugefügt wird. Vorbereitung des SLOT (1) Bringen Sie die oberen und unteren DIN-Schienenverriegelungen in die geöff- nete Position. (2) Bringen Sie die oberen und unteren Zwischengerätverriegelungen des DGE601A53 in die Position "UNLOCK". DIN-Schienenverriegelung Zwischengerätverriegelung "Offen" "Offen" Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 22 (9) Bringen Sie die Endabdeckung an. (10) Bringen Sie alle oberen und unteren DIN-Schienenverriegelungen in die geschlossene Position. Schritte zum Hinzufügen des SLOT "UNLOCK" "LOCK" "Offen" "Offen" "UNLOCK" "LOCK" Endabdeckung "Geschlossen" (10) "LOCK" (10) (10) "LOCK" (10) DGE601A53 "Geschlossen" Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 23 • Schalten Sie den [TERM]-Schalter des DGE601A53, dessen [TERM]-Schalter sich ursprünglich in der Position EIN befand auf AUS. • Schalten Sie den [TERM]-Schalter des DGE601A53, der sich am weitesten vom DGE601A51 oder iTM entfernt befindet, auf EIN. Deutsch Installationsanleitung 3P581074-2D DGE601A52...

  • Seite 24: Elektrische Leitungen

    DGE601A52 nicht richtig. Anschluss an einen DGE601A51 oder ein entsprechendes Gerät Der DGE601A52 ist eine Option für Systeme, die mit dem DGE601A51 oder iTM arbei- ten, sodass diese Systeme mehr Klimaanlagen steuern können, als es normalerweise möglich wäre. Als Option kann der DGE601A52 nicht eigenständig verwendet werden und erfordert einen Anschluss an den DGE601A51 oder iTM.

  • Seite 25: Anschlussposition Und Schematischer Verdrahtungsplan

    3.1.1 Anschlussposition und schematischer Verdrahtungsplan Verbinden Sie die Anschlüsse im Bereich [plus ADP IF] des DGE601A52 mit den entsprechenden Anschlüssen im Bereich des [plus ADP IF] des DGE601A51. Beachten Sie, dass diese Anschlüsse Polarität haben. Stellen Sie sicher, dass Sie das positive Kabel mit dem "D+"-Anschluss und das nega- tive Kabel entsprechend mit dem "D–"-Anschluss verbinden.
  • Seite 26 (Ausführliche Informationen zum iTM finden Sie in der "Intelligent Touch Manager Installationsanleitung (3P291714-1)") B DGE601A52 C plus ADP IF (iTM) D plus ADP IF (DGE601A52) E DGE601A52/DGE601A53, an denen der Abschlusswiderstand aktiviert werden muss (Ausführliche Informationen zum DGE601A53 finden Sie in der "DGE601A53 Installationsanleitung (3P583694-4)".) Installationsanleitung 3P581074-2D Deutsch...
  • Seite 27 Wenn Sie einen DGE601A52 an einem anderen Standort hinzufügen Falls ein DGE601A53 hinzugefügt wurde, verkabeln Sie ihn vom letzten SLOT. Falls kein DGE601A53 hinzugefügt wurde, befestigen Sie die Kabel aneinander. <Schematisches Anschlussdiagramm des Hinzufügens eines DGE601A52> Falls ein DGE601A53 hinzugefügt wurde Steuerungsgehäuse 1...

  • Seite 28: Spezifikationen Der Verkabelung

    Bei Anschluss an den iTM können der DGE601A52 und der iTM-Plus-Adapter zusam- men verwendet werden. A iTM B iTM plus adaptor C DGE601A52 3.1.2 Spezifikationen der Verkabelung • Kabeltyp: CPEV- oder FCPEV-Kabel • Kernstärke: φ0,65 - 0,9 mm • Kabellänge: max. 50 m...

  • Seite 29: Adresseinrichtung Und Abschlusswiderstand

    "8"ein. Stellen Sie bei einer Verbindung mit dem iTM eine Zahl zwischen "2" und "8" ein. Verwenden Sie den [PORT]-Schalter an der Vorderseite jedes DGE601A52, um eine Adresse festzulegen. Des Weiteren muss der Abschlusswiderstand für den DGE601A52 eingestellt sein, der sich am weitesten vom DGE601A51 oder iTM entfernt befindet.

  • Seite 30: Anschließen Von Diii-Net-Kompatiblen Klimaanlagen

    Schwachstromkabel des Kommunikationskabels nach Möglichkeit so, dass sie getrennt bleiben und nicht nebeneinander liegen. HINWEIS Der Einstellbereich der DIII-Adresse für die Klimaanlagen, die über den DGE601A52 gesteuert werden, reicht von "1-00" bis "4-15". Der DGE601A51 oder iTM ergänzt bei jeder Adresse eine DIII-NET-Anschlussnum- mer für die Identifizierung.
  • Seite 31 <Schematischer Anschlussplan mit Klimaanlagen> A Außengerät B AUS-AUS-Kommunikation (Anschluss) C EIN-AUS-Kommunikation (Anschluss) D Innengerät E Es können maximal 16  Innengeräte an 1  Fernbedienungsgruppe angeschlossen werden. Eine Fernbedienungsgruppe kann maximal 64 Gruppen (64 Innengeräte) mit jeder DIII-NET-Kommunikationsleitung verbinden. Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 32 <DIII-NET - Anschluss> • Bei Anschluss von mehreren Drähten an die Klemme des DIII-NET Der Anschluss mehrerer Drähte an 1 Klemme an der DGE601A52-Anschlussleiste ist nicht möglich. Wenn Sie mehrere Drähte anschließen möchten, verbinden Sie die Markierung (F1 oder F2), die Sie an die Klemme anschließen möchten, mit derselben Markierung wie in...

  • Seite 33: Spezifikationen Der Verkabelung

    Weisen Sie nur eine dieser Steuerungen als "HAUPT (MASTER)" zu und die anderen Steuerungen als "NEBEN (SLAVE)". <DIII MASTER> Der Schalter [DIII MASTER] befindet sich an der Vorderseite des DGE601A52. Der Schalter in der [ON]-Position stellt sie auf "MASTER" und der Schalter in den [OFF]-Positionen stellt sie auf "SLAVE" ein.
  • Seite 34 Priorität DGE601A52 (4) DGE601A51 (5) Zentrale Fernbedienung Niedrig (6) ON/OFF-Steuerung Zentralisierte Steuerungen, die nicht mit dem gleichen Netzwerk wie der DGE601A52 verbunden werden können: • RECHENEINHEIT • intelligent Processing Unit • Parallele Schnittstelle • Intelligent Touch Controller • DIII-NET Plus Adapter •...

  • Seite 35: Anschließen Eines Not-Aus-Eingangsgeräts Oder Leistungsmesser

    Anschließen eines Not-Aus-Eingangsgeräts oder Leis- tungsmesser Der DGE601A52 kann Bedienvorgänge, wie den Not-Aus der Klimaanlagen, entspre- chend eines externen Signaleinspeisungsgeräts durchführen und eine Energiever- brauchsberechnung für jedes Klimagerät entsprechend den Impulseinspeisungen von einem Leistungsmesser. WARNUNG • Stellen Sie sicher, dass Sie den Vorgang ausführen, während das Gerät aus- geschaltet ist.

  • Seite 36: Spezifikationen Der Verkabelung

    • Wenn ein Sofortkontakt zur Auslösung eines Not-Aus verwendet wird, ver- wenden Sie einen Kontakt mit einer Einschaltdauer von 200 ms oder mehr. HINWEIS Sobald das Notaus-Eingabesignal eingeschaltet wird, stoppen alle Klimageräte und starten solange nicht mehr, bis die Notaus-Eingabe aufgehoben ist. Installationsanleitung 3P581074-2D Deutsch DGE601A52...

  • Seite 37: Anschließen Der Stromversorgung

    Anschließen der Stromversorgung Schließen Sie den DGE601A52 an eine Stromversorgung an. WARNUNG Stellen Sie sicher, dass Sie den Vorgang ausführen, während das Gerät ausge- schaltet ist. Schalten Sie die Stromversorgung erst ein, wenn alle Anschlüsse vorgenommen wurden. Ein Versäumnis kann einen Stromschlag zur Folge haben.
  • Seite 38 Sie den mit einem Dreieck markierten Bereich in Pfeilrichtung und entfernen Sie die Abdeckung. <Entfernen der Abdeckung des Stromversorgungskabels> (2) Entfernen Sie die Schraube von der Abdeckung der Anschlussleiste und entfer- nen Sie die Abdeckung. <Entfernen der Abdeckung der Anschlussleiste der Stromversorgung> Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 39 Position zu bringen, und führen Sie dann den L-Draht und den N-Draht in die Anschlussleiste ein. Drücken Sie den Knopf weiter nach oben, bis er hörbar einrastet. Drücken Sie nach dem Einführen den Knopf an der Anschlussleiste für die Stromver- sorgung fest und vollständig nach unten. <Anschlussleiste für Stromversorgung> Deutsch Installationsanleitung 3P581074-2D DGE601A52...

  • Seite 40: Gutes Beispiel

    Klemme (2-M4) nur für das Ende des Erdungska- bels (kann bauseitig bereitgestellt werden). Achten Sie beim Abziehen darauf, dass Sie die Oberfläche des freiliegenden Teils des Kabels nicht zerkratzen. Gutes Beispiel 10 mm Schlechtes Beispiel Zu lang Verbogen Ausgefranst Zu kurz Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 41 Fest anziehen, bis sich das Stromkabel nicht mehr bewegt. <Sichern mit Klemmen> (5) Haken Sie die Abdeckung der Stromversorgung in die Lasche in dem mit einem Dreieck gekenn- zeichneten Bereich ein, schließen Sie die Abdeckung und befestigen Sie sie mit der Schraube. Deutsch Installationsanleitung 3P581074-2D DGE601A52...

  • Seite 42: Spezifikationen Der Verkabelung

    Stromversorgung bei Bedarf für die ganze Anlage ausschalten kann. • Durch das Ein-/Ausschalten des Fehlerstrom-Schutzschalters wird die Stromversorgung des DGE601A52 ein-/ausgeschaltet. • Wählen Sie einen Fehlerstrom-Schutzschalter, der Schutz gegen Überstrom und Kurzschluss bietet. Wenn der Fehlerstrom-Schutzschalter nur als Erdungs- vorrichtung dient, muss auch ein Leitungsunterbrecher installiert werden.

  • Seite 43: Festlegen Der Adressen Für Jedes Klimagerät

    "Fernbedienungsgruppe SUB", "Innengerät-Airnet-Adresse", "Außengerät-Airnet-Adresse". HINWEIS Sie können das folgende Verfahren nicht ausführen, wenn die Hintergrundbeleuch- tung des Displays ausgeschaltet ist. Drücken Sie in diesem Fall eine beliebige Taste, um die Hintergrundbeleuchtung einzuschalten, bevor Sie den Vorgang starten. Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 44 2. Halten Sie die Tasten gedrückt. Das Menü wird angezeigt. <Schritt 2> 3. Verwenden Sie die Tasten und verschieben Sie in die Mitte des Bildschirms. <Schritt 3> 4. Drücken Sie die Taste Der ausgewählte Bildschirm wird angezeigt. <Schritt 4> Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 45 5. Verwenden Sie die Tasten und wechseln Sie zu <Schritt 5> 6. Drücken Sie die Taste Die aktuelle Adresseinstellung wird angezeigt. <Schritt 6> 7. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 7> Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 46 . (Die DIII-NET- Adresse kann jetzt bearbeitet werden.) <Schritt 8> 9. Drücken Sie die Taste <Schritt 9> 10. Verwenden Sie die Tasten und gehen Sie zur DIII-NET-Adresse. <Schritt 10> 11. Drücken Sie die Taste <Schritt 11> Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 47 Adresse aus, die Sie einstel- len möchten. <Schritt 12> 13. Drücken Sie die Taste <Schritt 13> 14. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die DIII-NET-Adresse wird bestätigt.) <Schritt 14-1> <Schritt 14-2> Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 48 1. Drücken Sie die Taste <Schritt 1> 2. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 2> 3. Verwenden Sie die Tasten und wechseln Sie zu <Schritt 3> 4. Drücken Sie die Taste <Schritt 4> Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 49 <Schritt 6> 7. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die Gerätenummer wird bestätigt.) <Schritt 7> 8. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 8> Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 50 . (Die DIII-NET- Adresse kann jetzt geändert werden.) <Schritt 9> 10. Drücken Sie die Taste <Schritt 10> 11. Verwenden Sie die Tasten und gehen Sie zur DIII-NET-Adresse. <Schritt 11> 12. Drücken Sie die Taste <Schritt 12> Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 51 Adresse aus, die Sie einstel- len möchten. <Schritt 13> 14. Drücken Sie die Taste <Schritt 14> 15. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die DIII-NET-Adresse wird bestätigt.) <Schritt 15-1> <Schritt 15-2> Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 52 1. Drücken Sie die Taste <Schritt 1> 2. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 2> 3. Verwenden Sie die Tasten und wechseln Sie zu <Schritt 3> 4. Drücken Sie die Taste <Schritt 4> Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 53 <Schritt 6> 7. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die Gerätenummer wird bestätigt.) <Schritt 7> 8. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 8> Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 54 . (Die Airnet-Ad- resse kann jetzt geändert werden.) <Schritt 9> 10. Drücken Sie die Taste <Schritt 10> 11. Verwenden Sie die Tasten und gehen Sie zur Airnet-Adresse. <Schritt 11> 12. Drücken Sie die Taste <Schritt 12> Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 55 Adresse aus, die Sie einstel- len möchten. <Schritt 13> 14. Drücken Sie die Taste <Schritt 14> 15. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die Airnet-Adresse wird bestätigt.) <Schritt 15-1> <Schritt 15-2> Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 56 1. Drücken Sie die Taste <Schritt 1> 2. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 2> 3. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 3> Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 57 5. Drücken Sie die Taste , um das Kontrollkästchen zu aktivieren . (Die Airnet-Ad- resse kann jetzt bearbeitet werden.) <Schritt 5> 6. Drücken Sie die Taste <Schritt 6> 7. Verwenden Sie die Tasten und gehen Sie zur Airnet-Adresse. <Schritt 7> Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 58 8. Drücken Sie die Taste <Schritt 8> 9. Verwenden Sie die Tasten und ändern Sie die Airnet-Adresse. <Schritt 9> 10. Drücken Sie die Taste <Schritt 10> Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 59 11. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die Airnet-Adresse wird bestätigt.) <Schritt 11-1> <Schritt 11-2> 12. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 12> Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 60 13. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . Sie kehren nun zum Startbildschirm zurück. <Schritt 13-1> <Schritt 13-2> Installationsanleitung 3P581074-2D Deutsch DGE601A52...

  • Seite 61: Einstellen Der Adressen Über Die Navigationsfernbedienung (Brc1E*)

    MAIN", "Fernbedienungsgruppe SUB", "Innengerät-Airnet-Adresse", "Außengerät-Airnet-Adresse". HINWEIS Sie können das folgende Verfahren nicht ausführen, wenn die Hintergrundbeleuch- tung des Displays ausgeschaltet ist. Drücken Sie in diesem Fall eine beliebige Taste, um die Hintergrundbeleuchtung einzuschalten, bevor Sie den Vorgang starten. Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 62 Schalten Sie den DGE601A51 ein und warten Sie eine Weile, bevor Sie versuchen, die Fernbedienung zu bedienen. Das Menü [IG-Zentral / DBACS - Adresse] wird auch nicht angezeigt, wenn der DGE601A51 nicht normal mit den Innengeräten kommuniziert. Überprüfen Sie, ob die Kabel ordnungsgemäß angeschlossen sind. Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 63 Zentraladresse IG Master Gr Addr. Release 1-00 Zurück Fixieren 6. Drücken Sie die Menü/OK-Taste. Die Anzeige ändert sich von [Release] zu [Set], und die DIII-NET-Adresse ist fest- gelegt. <Schritt 6> Zentraladresse IG Master Gr Addr. 1-03 Zurück Lösen Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 64 7. Drücken Sie die Taste "Abbrechen" 1 Mal. Sie kehren nun zu der in Schritt 7-2 gezeigten Anzeige zurück. <Schritt 7-1> Zentraladresse IG Master Gr Addr. 1-03 Zurück Lösen <Schritt 7-2> IG-Zentral / DBACS - Adresse Zentraladresse IG Master Zentraladresse IG Slave Zurück Einstlg Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 65 <Schritt 2> Zentraladresse IG Slave Unit No. Gr Addr. 1-00 Zurück 3. Drücken Sie die Taste nach rechts und gehen Sie zu [Gr Addr.]. <Schritt 3> Zentraladresse IG Slave Unit No. Gr Addr. 1-00 Zurück Lösen Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 66 Gr Addr. Release 1-00 Zurück Fixieren 6. Drücken Sie die Menü/OK-Taste. Die Anzeige ändert sich von [Release] zu [Set], und die DIII-NET-Adresse ist fest- gelegt. <Schritt 6> Zentraladresse IG Slave Unit No. Gr Addr. 1-05 Zurück Lösen Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 67 S e t t i n g l i s t e I G M i n . S o l l we r t d i f fe r n z IG-Zentral / DBACS - Adresse IG-Airnet / Checker - Adresse Zurück Einstlg Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 68 Unit No. Address Release Zurück Fixieren 5. Verwenden Sie die Tasten Nach oben/Nach unten und wählen die Airnet-Adresse aus, die Sie einstellen möchten. <Schritt 5> IG-Air net / Checker - Adresse Unit No. Address Release Zurück Fixieren Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 69 S e t t i n g l i s t e I G M i n . S o l l we r t d i f fe r n z IG-Zentral / DBACS - Adresse IG-Airnet / Checker - Adresse Zurück Einstlg Deutsch Installationsanleitung 3P581074-2D DGE601A52...
  • Seite 70 3. Wenn bereits eine Adresse auf [Set] gesetzt ist, drücken Sie die Menü/OK-Taste, um die aktuelle Adresseinstellung aufzuheben. Die Modusanzeige wechselt von [Set] zu [Release], und Sie können jetzt die Adresse ändern. <Schritt 3> AG-Air net / Checker - Adresse Unit No. Address Release Zurück Fixieren Installationsanleitung 3P581074-2D Deutsch DGE601A52...
  • Seite 71 6. Drücken Sie die Taste "Abbrechen" 2 Mal. Sie kehren nun zu der in Schritt 6-2 gezeigten Anzeige zurück. <Schritt 6-1> AG-Air net / Checker - Adresse Unit No. Address Zurück Lösen <Schritt 6-2> Kühlen Sollwert Deutsch Installationsanleitung 3P581074-2D DGE601A52...

  • Seite 72: Einstellen Der Adresse Am Außengerät

    LED oder die Segmentanzeige des Außengeräts angezeigt. Detaillierte Informationen finden Sie im Wartungshandbuch der Klimaanlage. <LEDs (Segment) und Stellschalter für jeden Modus> Außengerät mit LED-Anzeige Außengerät mit Segmentanzeige Anzeige jedes Modus (LED/Segment) Anzeige jedes Modusein- stellungsschalters Installationsanleitung 3P581074-2D Deutsch DGE601A52...

  • Seite 73: Schritte Zum Einstellen Der Airnet-Adresse Des Außengeräts

    (Stellen Sie die Airnet-Adressnummer im Bereich von 1 bis 63 ein.) 5. Drücken Sie die Taste BS3 2  Mal, um die Einstellung der AIRNET-Adresse zu bestätigen. 6. Drücken Sie die Taste BS1 1 Mal, um zum normalen Modus zurückzukehren. Deutsch Installationsanleitung 3P581074-2D DGE601A52...

  • Seite 74: Einstellung Der Anforderungsadresse Und Aktivierung Der Anforderungseinstellung

    8. Wenn die Option deaktiviert ist, drücken Sie die Taste BS2 1 Mal, um sie zu aktivieren. Die LEDs und Segmente befinden sich im nachfolgend dargestellten Zustand. LED- (Segment-) Anzeige Einstellelemente Außenteil der Außenteil der LED-Anzeige Segment-Anzeige H1P H2P H3P H4P H5P H6P H7P SEG1 SEG2 SEG3 Anforderungsein- stellung (aktiviert) Installationsanleitung 3P581074-2D Deutsch DGE601A52...

  • Seite 75: Einstellelemente Der Led- (Segment-) Anzeige

    Einstellelemente zeige H1P H2P H3P H4P H5P H6P H7P SEG1 SEG2 SEG3 AIRNET-Ad- resseinstellung des Außengeräts Anforderungsad- resseinstellung Anforderungsein- stellung aktiviert/ deaktiviert Die Adresseinstellung des Außengeräts ist damit abgeschlossen. Die Installation des DGE601A52 ist damit abgeschlossen. Deutsch Installationsanleitung 3P581074-2D DGE601A52...

  • Seite 76: Kurzanleitung

    Kurzanleitung Neustart des Geräts Der DGE601A52 kann durch Drücken der Taste [RESET//] neu gestartet werden. Betätigen Sie die Taste [RESET//] mit einem dünnen Stab oder einem ähnlichen Gegenstand. Nur der Slot, dessen [RESET//]-Taste betätigt wurde, wird neu gestartet. <RESET> VORSICHT Führen Sie den Vorgang nicht mit einem spitzen Gegenstand durch.
  • Seite 77 3P581074-2D EM18A019B (2204) HT...
