Das Kompressionsmodul (Forts.)

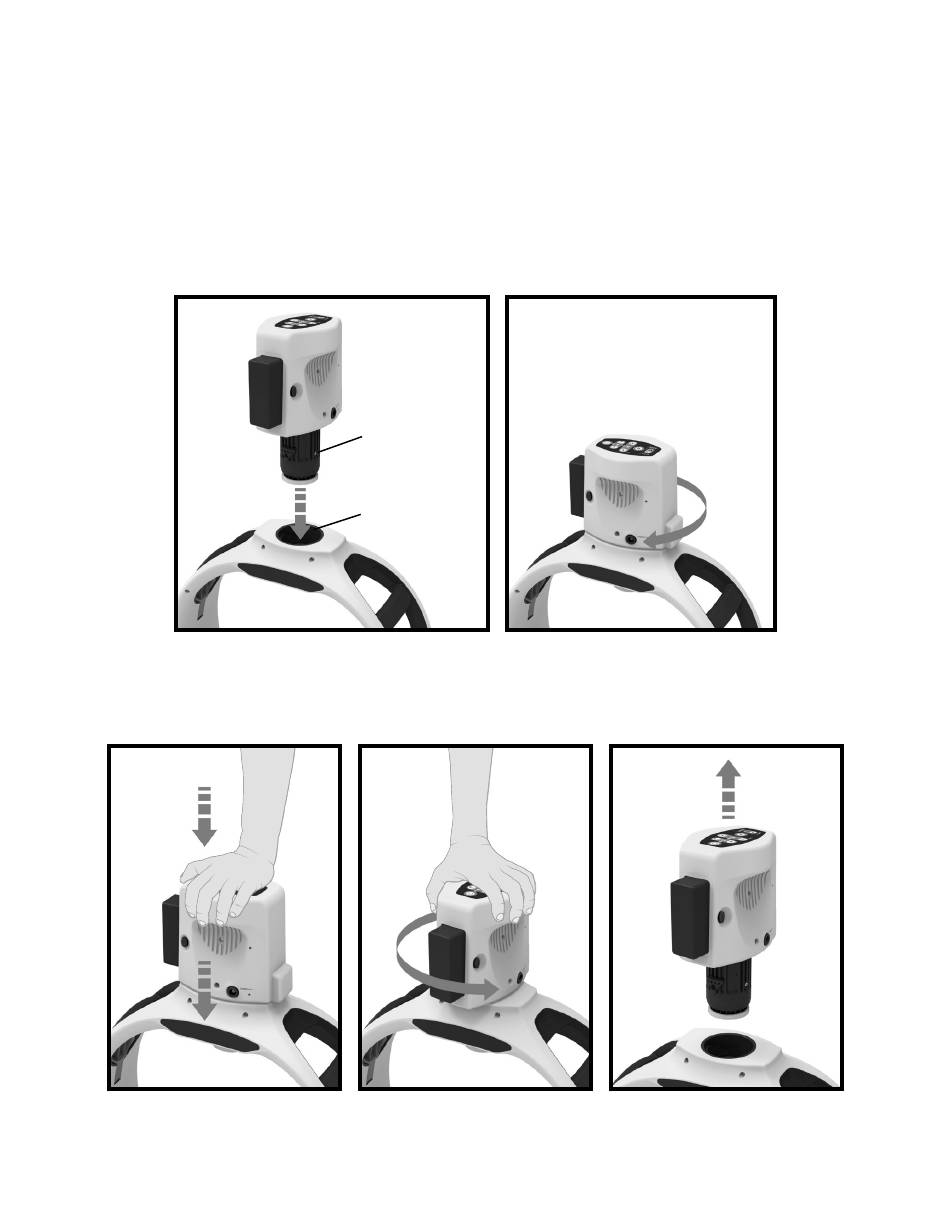

Zur Befestigung des Kompressionsmoduls am Rahmen, sind folgende Schritte vorzunehmen:
• Befestigen Sie den Rahmen an der Rückenstütze (beschrieben in Abschnitt 3.4).
• Setzen Sie die Verriegelungshülse des Kompressionsmoduls ins Modulfach des Rahmens
ein, wie unten gezeigt. Das Modul muss in einem Winkel von rund 90 Grad zum Rahmen
eingesetzt werden; an diesem Punkt sollte es im Rahmen bleiben. Drehen Sie das Modul
in alle Richtungen, bis es mit dem Rahmen auf einer Höhe ist, und lassen Sie es dort
einschnappen. Nachdem das Kompressionsmodul richtig befestigt wurde, muss es sicher
am Rahmen angebracht werden.
Um das Kompressionsmodul vom Rahmen zu entfernen, drücken Sie es nach unten und drehen
es dann um rund 90 Grad in alle Richtungen. Anschließend kann das Kompressionsmodul aus
dem Rahmen gehoben werden. Achten Sie darauf, dass das Modul nicht herunterfällt.
22
RAC-E1510DE-DF
Verriege-
lungshülse
Modulfach
