4

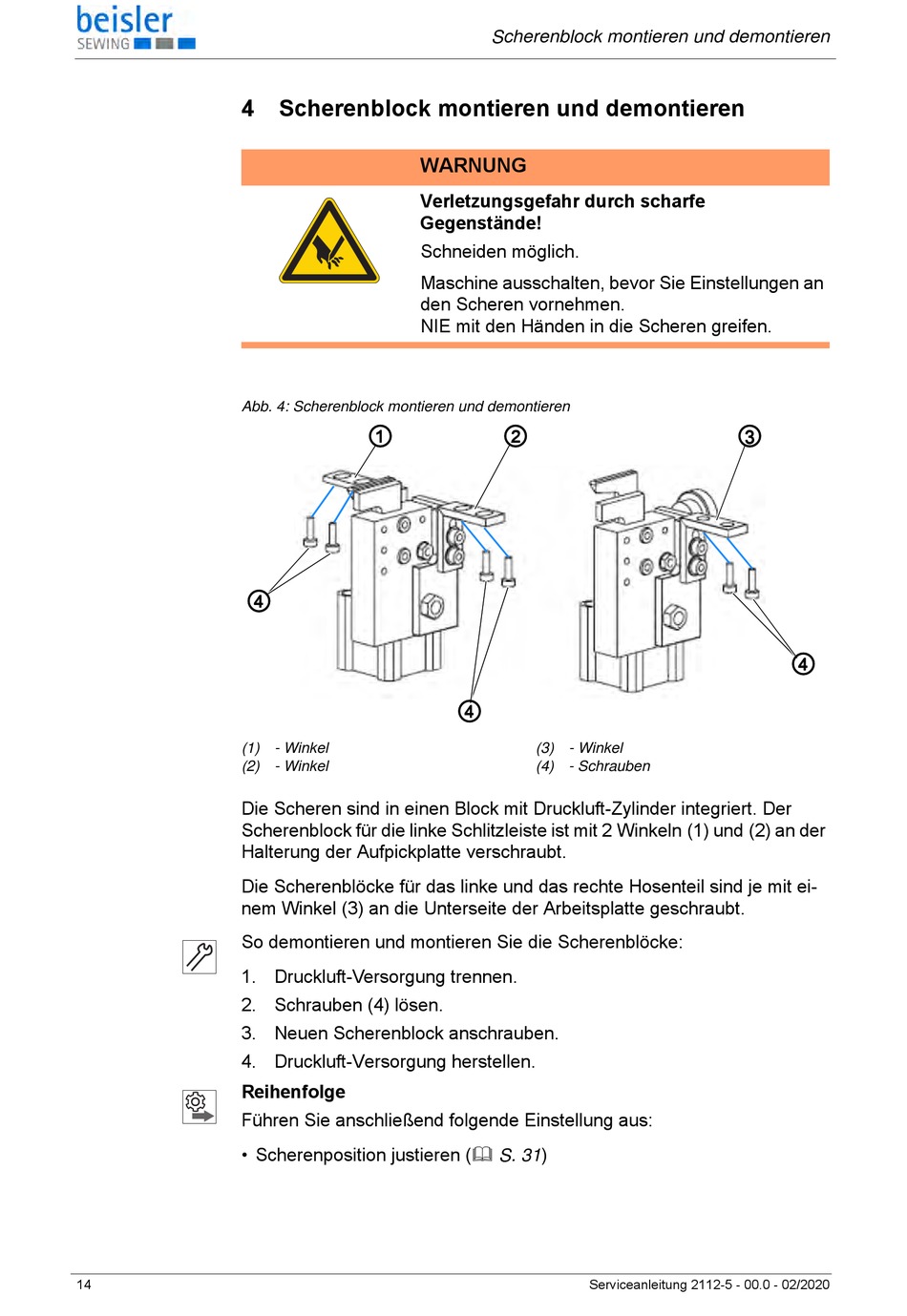

Abb. 4: Scherenblock montieren und demontieren
④
(1) - Winkel
(2) - Winkel
Die Scheren sind in einen Block mit Druckluft-Zylinder integriert. Der
Scherenblock für die linke Schlitzleiste ist mit 2 Winkeln (1) und (2) an der
Halterung der Aufpickplatte verschraubt.
Die Scherenblöcke für das linke und das rechte Hosenteil sind je mit ei-
nem Winkel (3) an die Unterseite der Arbeitsplatte geschraubt.
So demontieren und montieren Sie die Scherenblöcke:
1. Druckluft-Versorgung trennen.
2. Schrauben (4) lösen.
3. Neuen Scherenblock anschrauben.
4. Druckluft-Versorgung herstellen.
Reihenfolge
Führen Sie anschließend folgende Einstellung aus:
• Scherenposition justieren ( S. 31)
14
Scherenblock montieren und demontieren
WARNUNG
Verletzungsgefahr durch scharfe
Gegenstände!
Schneiden möglich.
Maschine ausschalten, bevor Sie Einstellungen an
den Scheren vornehmen.
NIE mit den Händen in die Scheren greifen.
①
Scherenblock montieren und demontieren
②
④
(3) - Winkel
(4) - Schrauben
Serviceanleitung 2112-5 - 00.0 - 02/2020
③
④
