Maschine einrichten
7.1.2 Ausrückposition des Klammerschlittens justieren

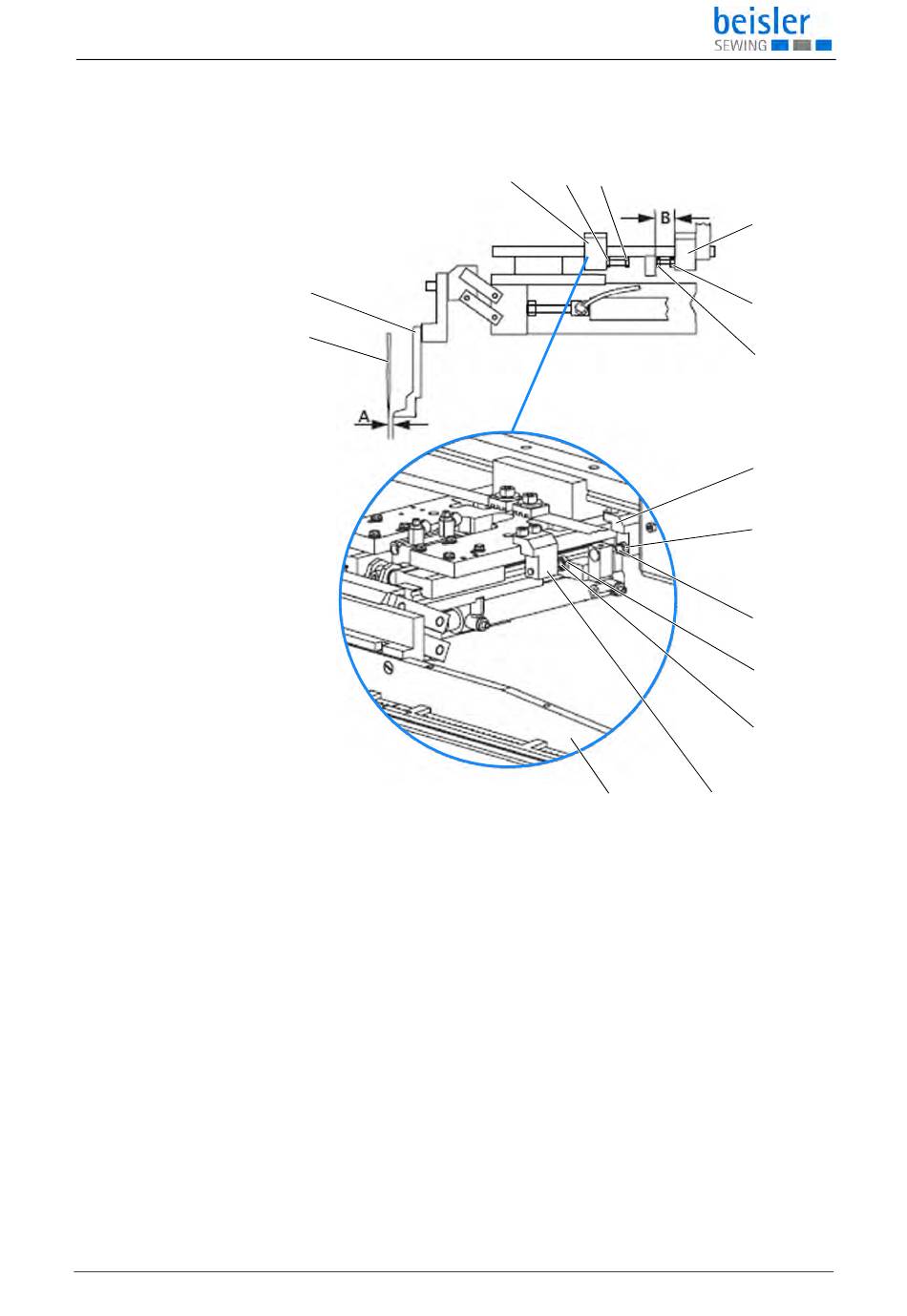

Abb. 11: Ausrückposition des Klammerschlittens justieren
(1) - Schraube
(2) - Kontermutter
(3) - vorderer Anschlagpunkt
(4) - Klammerschiene
Die Ausrückposition des Klammerschlittens wird für den vorderen und den
hinteren Anschlagpunkt am Lagerbock eingestellt.
Der vordere Anschlagpunkt (3) legt fest, wie weit der Klammerschlitten an
die Nadel heranfährt.
Der hintere Anschlagpunkt (8) legt fest, wie weit der Klammerschlitten in
die Ausgangsposition zurückfährt.
Serviceanleitung 2112-5 - 00.0 - 02/2020
④
⑤
③
②
①
④
(5) - Nadel
(6) - Schraube
(7) - Kontermutter
(8) - hinterer Anschlagpunkt
⑧
⑦
⑥
⑧
⑦
⑥
①
②
③
21
