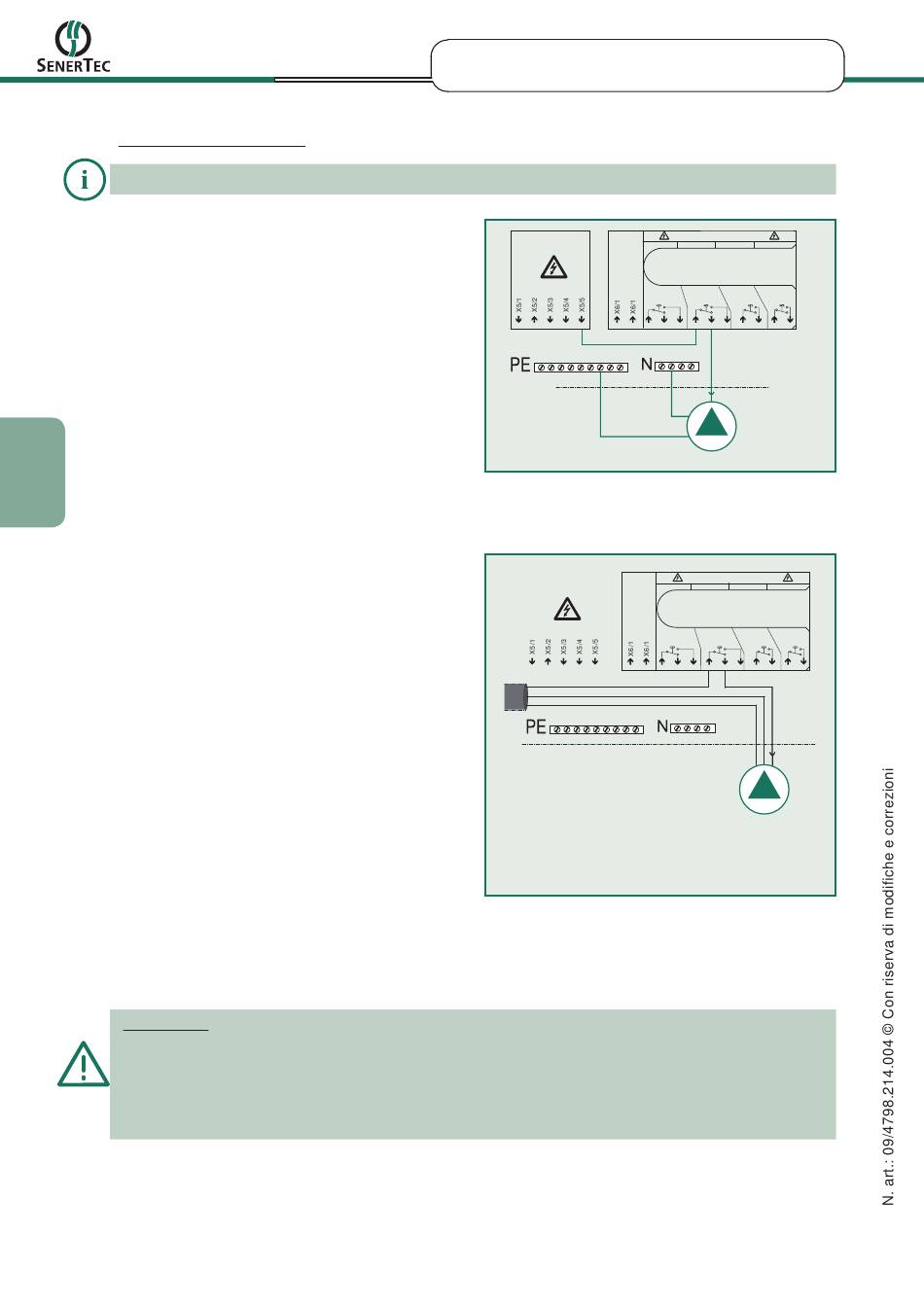

Collegamento elettrico

Osservare le Istruzioni per il montaggio e il funzionamento fornite dal produttore delle pompe!
Impianti singoli (MSR 2)
ne:
bl:
ve/gia:
* fase L1 (ponte da X5/5 a X6/6)
IT
Impianti plurimodulari (MSR 2)
Importante:
la tensione di alimentazione esterna è importante nel funzionamento plurimodulare, in quanto nella ma-
nutenzione del regolatore principale possono essere messi in funzione gli altri moduli.
Se i comsumatori sono alimentati con tensione esterna, la corretta connessione del conduttore neutro
deve essere rispettato. In questo caso, esistono due diversi conduttori di neutro che non devono essere
interconnessi.
18
campo di regolazione X6/8
morsetto d'attacco N
morsetto d'attacco PE
itAliAno
230V AC
X5 2
30V AC
F11 4A/T
X6/3-5
1
5
1
Figura 7: collegamento elettrico (MSR2) della
pompa termostatica in impianti con
modulo singolo
230V AC
X5 2
30V AC
1
5
1
Alimentazione di tensione
* Nella tecnica plurimodulare, la pompa termostatica deve essere
alimentata externamente con tensione. Lo spegnimento del regolatore
dall'interruttore principale comporterebbe lo spegnimento della pompa
termostatica stessa e quindi impediribbe un ulteriore funzionamento
degli altri moduli a causa del surriscaldamento.
Figura 8: collegamento elettrico (MSR2) della
pompa termostatica/ delle pompe
termostatiche in impianti plurimodulari a
L1, M4, M7, M10
X6
F12 4A/T
F13 4A/T
F14 4A/T
X6/9-10 X6/11-12
X6/6-8
12
X6
F11 4A/T
F12 4A/T
F13 4A/T
F14 4A/T
X6/6-8
X6/9-10 X6/11-12
X6/3-5
12
L
N
PE
