espAÑol
Integración hidráulica
¡Observar las instrucciones de montaje y uso del
fabricante de la bomba!
Soltar los racores de la bomba y sellarlos en
las tuberías.
Importante:
El racor de bomba marcado con color está
modificado para alojar el termostato y debe
montarse en el lado de succión de la bomba.
Insertar el termostato y la junta plana en el racor
modificado. Cerciorarse del correcto asiento de
la junta de goma. (Figuras 1 y 2)
Insertar la bomba, introducir la junta plana en los
racores del lado de presión y fijar la bomba.
Importante:
En las centrales multimodulares debe cerrarse
generalmente el bloqueo en el cortocircuito de la
tubería circular.
Ajustes de bomba
¡Observar las instrucciones de montaje y uso del
fabricante de la bomba!
Control del estado de entrega y de servicio:
Altura de elevación: Configuración PP2
(Figura 3)
Modificación de la altura de elevación:
Reducir la altura de elevación
(Configuración PP1)
Motivo:
- No se alcanza la temperatura de impulsión
- Ruidos en la bomba termostática
Aumentar la altura de elevación
(Configuración CP1 o CP2)
Motivo:
- El / lo s D a ch s se desconec ta( n) con
sobretemperatura
Altura de elevación máx. 6 m

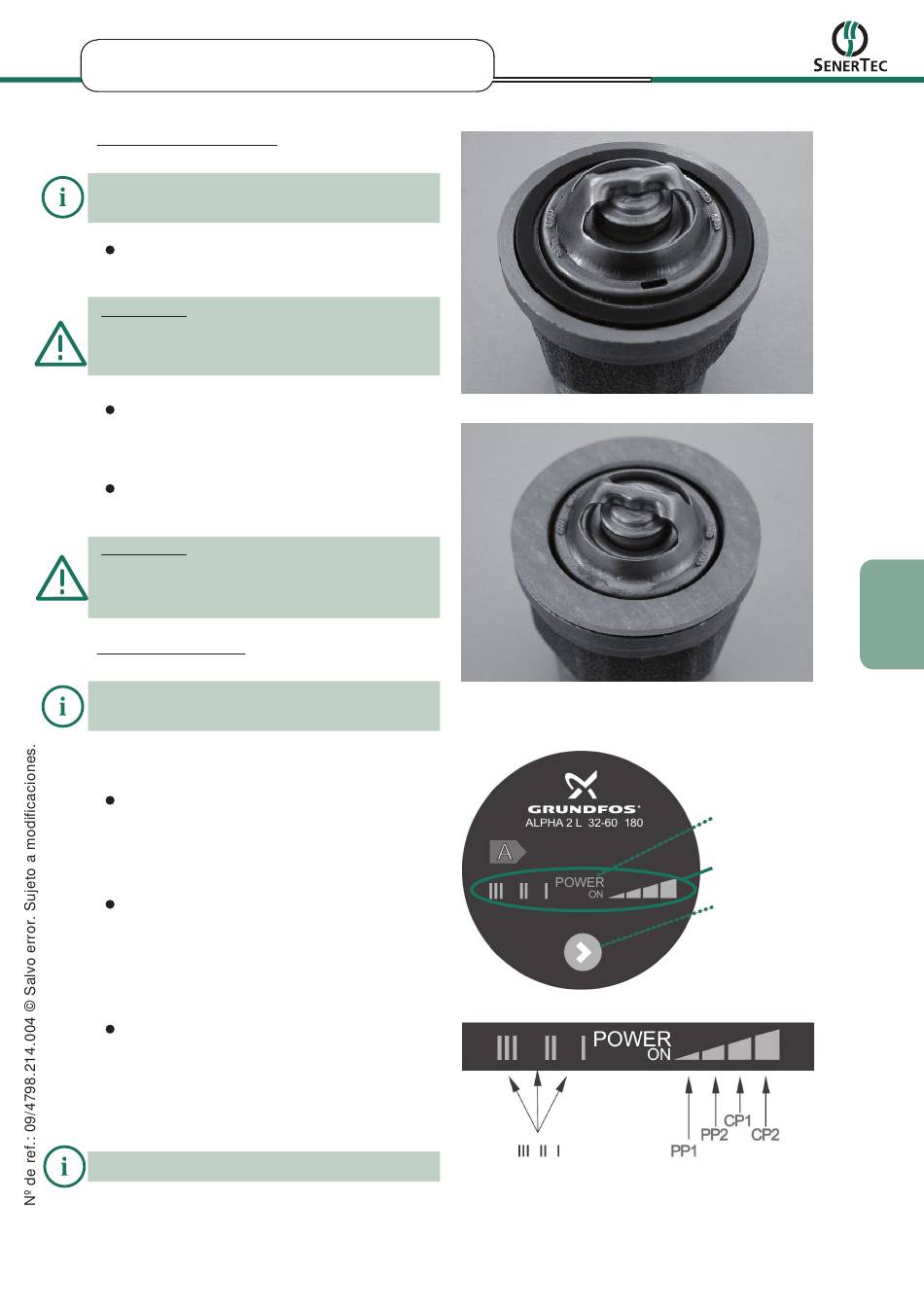

Figura 1: Termostato en racor modificado
Figura 2: Junta plana
Figure 3: Listado de Ajustes
ES
Indicador luminoso
"POWER ON"
Campos luminosos
que indican la configura
ción de la bomba
Pulsador para selecci
ón de ajuste de la bomba
