Grundfos MAGNA3 D 32-40 Montage- Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für MAGNA3 D 32-40:
Inhaltsverzeichnis

Werbung

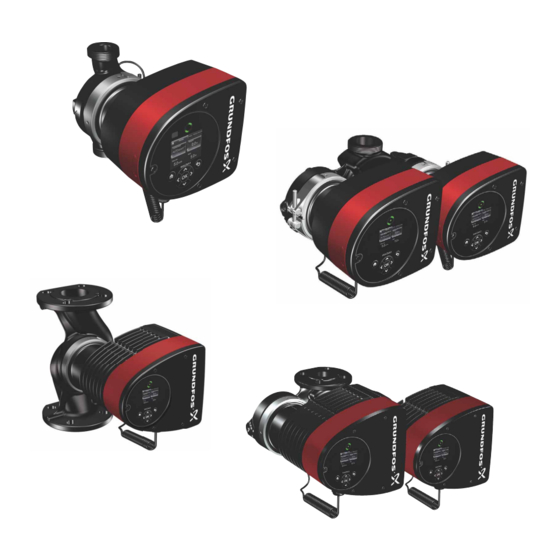

GRUNDFOS ANLEITUNG
MAGNA3
Montage- und Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Grundfos MAGNA3 D 32-40

  • Seite 1 GRUNDFOS ANLEITUNG MAGNA3 Montage- und Betriebsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Symbol) weist daraufhin, dass eine Maß- Zustand des externen Sensors nahme ergriffen werden muss oder dass Handlungen unterlassen werden müssen. Störungssuche beim Produkt 10.1 Betriebsmeldungen des Grundfos Eye 10.2 Störungsübersicht Ein Nichtbeachten dieser Sicherheitshinweise kann Fehlfunktionen oder Sachschäden zur Folge haben.
  • Seite 3: Sicherheitszeichen Auf Der Pumpe

    2.2.2 Doppelpumpe mit Steckeranschluss Hinweise oder Anweisungen, die die Arbeit erleich- tern und einen sicheren Betrieb gewährleisten. 1.2 Sicherheitszeichen auf der Pumpe Überprüfen Sie die Position des Spannbands, bevor Sie es festziehen. Eine falsche Position des Spann- bands verursacht Leckagen der Pumpe und beschä- digt die hydraulischen Teile des Pumpenkopfs.
  • Seite 4: Anheben Der Pumpe

    2.3 Anheben der Pumpe 3. Produktinstallation Beachten Sie die örtlich geltenden Grenzwerte für das manuelle Heben und Bewegen von Gegenstän- den. Heben Sie die Pumpe immer direkt am Pumpenkopf oder an den Kühlrippen an. Siehe Abb. 5. 3.1 Aufstellungsort Bei großen Pumpen kann es erforderlich sein, eine Hebevorrich- Die Pumpe ist ausschließlich für die Innenmontage bestimmt.
  • Seite 5: Mechanische Installation

    3.3 Mechanische Installation Schritt Maßnahme Abbildung Die Pumpenbaureihe umfasst sowohl Pumpen mit Flanschan- schluss als auch Pumpen mit Gewindeanschluss. Die vorliegende Montage- und Betriebsanleitung gilt für beide Ausführungen. Die Flanschausführung: allgemeine Beschreibung erfolgt jedoch anhand der Flanschaus- Bringen Sie die Schrauben führung.
  • Seite 6: Position Des Schaltkastens

    Wird der Pumpenkopf vor dem Einbau der Pumpe in die Rohrlei- auf, dass der Schaltkasten horizontal ausgerichtet ist und dass tungen demontiert, muss er anschließend mit besonderer Vor- sich das Grundfos-Logo in einer vertikalen Position befindet. sicht wieder auf dem Pumpengehäuse montiert werden: Siehe Abb. 9.
  • Seite 7: Ändern Der Einbauposition Des Schaltkastens

    Schritt Maßnahme Abbildung Richten Sie den Schaltkas- ten horizontal aus, sodass das Grundfos-Logo vertikal angeordnet ist. Die Motor- welle muss sich in horizonta- ler Position befinden. Aufgrund der Entleerungsöff- nung im Statorgehäuse muss die Trennstelle des Spann- bands wie in den Schritten 4a oder 4b dargestellt ausge- richtet werden.
  • Seite 8: Elektrischer Anschluss

    Alternativ können Sie das Pumpengehäuse und die Rohrleitun- 3.8 Elektrischer Anschluss gen auch wie in Abb. dargestellt dämmen. Dämmen Sie nicht den Schaltkasten und decken Sie nicht das Bedienfeld ab. Führen Sie den elektrischen Anschluss in Übereinstimmung mit den örtlich geltenden Vorschriften aus. Vergewissern Sie sich, dass die Versorgungsspannung und die Frequenz den auf dem Typenschild angegebenen Werten ent- sprechen.
  • Seite 9: Anschließen Der Stromversorgung

    3.9 Anschließen der Stromversorgung Schritt Maßnahme Abbildung Mit Klemmen angeschlossene Ausführungen: Schritt Maßnahme Abbildung Schließen Sie den Nehmen Sie die Stecker für die Frontplatte vom Stromversorgung an Schaltkasten ab. den Schaltkasten Entfernen Sie nicht die Schrauben der Abdeckung. Nehmen Sie den Netzstecker und die Kabelverschrau- Ziehen Sie die...
  • Seite 10 Mit Stecker angeschlossene Ausführungen: Schritt Maßnahme Abbildung Zusammenbauen des Steckers Schritt Maßnahme Abbildung Bringen Sie die Kabelverschrau- Max. 1.5 mm bung und die Ste- Schließen Sie den ckerabdeckung am Stecker für die 12 mm Kabel an. Entfer- Stromversorgung Ø 5.5 - 10 mm nen Sie die Isola- an den Schaltkas- tion an den einzel-...
  • Seite 11 3.9.1 Anschlussplan Externer Schalter Sicherung Abb. 15 Beispiel für einen Motor, der über eine Klemme angeschlossen wird, mit Hauptschalter, Vorsicherung und zusätzlicher Schutz- vorrichtung Externer Schalter Sicherung Abb. 16 Beispiel für einen Motor, der über einen Stecker angeschlossen wird, mit Hauptschalter, Vorsicherung und zusätzlicher Schutzvorrichtung Achten Sie darauf, dass die Größe der Sicherung gemäß...
  • Seite 12: Inbetriebnahme Des Produkts

    4. Inbetriebnahme des Produkts 4.1 Einzelpumpe Die Pumpe darf nicht mehr als viermal pro Stunde über die Stromversorgung ein- und ausgeschaltet werden. Starten Sie die Pumpe erst dann, wenn sie vollständig mit Flüs- sigkeit befüllt und entlüftet wurde. Zudem muss der erforderliche Mindestzulaufdruck am Saugstutzen der Pumpe vorliegen.
  • Seite 13: Doppelpumpe

    4.2 Doppelpumpe 6. Produkteinführung MAGNA3 ist eine komplette Baureihe von Umwälzpumpen mit integriertem Regler, der eine Anpassung der Förderleistung an den tatsächlichen Bedarf der jeweiligen Anlage ermöglicht. Dadurch wird in vielen Anlagen der Stromverbrauch erheblich Abb. 17 MAGNA3 D gesenkt und das Regelverhalten verbessert. Außerdem werden die Strömungsgeräusche in den Thermostatventilen oder in ver- gleichbaren Regelarmaturen reduziert.
  • Seite 14: Identifikation

    6.2.1 Glykol 6.3 Identifikation Die Pumpe kann zum Fördern von Wasser-Ethylenglykol-Gemi- 6.3.1 Typenschild schen mit einem Glykolanteil von bis zu 50 % eingesetzt werden. Beispiel für ein Wasser-Ethylenglykol-Gemisch: Maximal zulässige Viskosität: 50 cSt ~ 50 % Wasser / 50 % Ethy- lenglykol-Gemisch bei -10 °C.
  • Seite 15: Modellbezeichnung

    6.7 Rückschlagventil nung. Ist ein Rückschlagventil in die Rohrleitung eingebaut, muss Über diese kann die Pumpe mit Grundfos GO und anderen sichergestellt werden, dass der Mindestausgangsdruck der MAGNA3-Pumpen vom gleichen Typ kommunizieren. Pumpe immer höher ist als der Schließdruck des Rückschlagven- tils.
  • Seite 16: Regelfunktionen

    7. Regelfunktionen 7.1 Übersicht über die Einstellungen Sie können alle Einstellungen über das Bedienfeld der Pumpe oder mit Grundfos GO vornehmen. Menü Untermenü Weitere Informationen Sollwert Sollwert Siehe Abschnitt 8.6.1 Betriebsart Betriebsart Siehe Abschnitt 8.6.2 • Normal • Stopp • MIN •...
  • Seite 17: Externe Anschlüsse

    7.2 Externe Anschlüsse Pos. 3 Max. Max. 24 V DC 250 V AC 22 mA 2 A AC1 Signal Min. 0 - 10 V DC 5 V DC 20 mA Signal 4 - 20 mA Pos. 2 NC N0 C Pos.
  • Seite 18: Ein- Und Ausgänge

    Die externen Steuersignale wirken sich auf die Einstellmöglich- senen Ausführungen. Die Anschlussklemmen weisen jedoch die keiten am Bedienfeld der Pumpe oder in Grundfos GO aus. Über gleiche Funktion auf und verfügen über die gleichen Anschluss- das Bedienfeld der Pumpe oder mit Grundfos GO ist es jedoch möglichkeiten.
  • Seite 19: Digitaleingänge

    7.4.2 Digitaleingänge Relais 1 Relais 2 Siehe Abb. 25, Pos. 2. Der Digitaleingang kann für die externe EIN/AUS-Steuerung oder NC NO C NC NO C für das Einstellen auf MAX- oder MIN-Kennlinie genutzt werden. Ist kein externer EIN/AUS-Schalter angeschlossen, darf die Brü- cke zwischen den EIN/AUS-Klemmen (S/S) und Masse ( ) nicht entfernt werden.
  • Seite 20 MIN-Kennlinie Normalbetrieb MIN-Kennlinie Abb. 31 Beispiele für externe Sensoren Sie können die gewünschte Funktion des Digitaleingangs über das Bedienfeld der Pumpe oder mit Grundfos GO auswählen. Pos. Sensortyp 7.4.3 Analogeingang Kombinierter Temperatur- und Drucksensor von Siehe Abb. 25, Pos. 3.
  • Seite 21: Einstellen Des Produkts

    8. Einstellen des Produkts Empfohlene Rege- Anwendung lungsart Diese Regelungsart wird für die meisten Heizungsanlagen empfohlen, insbesondere bei relativ großen Druckver- AUTO lusten in den Verteilerleitungen. Siehe die Beschreibung unter "Proportionaldruck". ADAPT Diese Regelungsart wird auch im Austauschfall empfohlen, wenn der Betriebspunkt für die Proportionaldruck- steuerung nicht bekannt ist.
  • Seite 22 Empfohlene Rege- Anwendung lungsart Diese Regelungsart ist auszuwählen, wenn die Förderleistung der Pumpe in Abhängigkeit einer Differenztempe- Differenztemperatur ratur geregelt werden soll. ∆t Bei dieser Regelungsart ist neben dem integrierten ein externer Temperatursensor erforderlich. Ist eine externe Steuerung montiert, kann die Pumpe in Abhängigkeit vom externen Signal von einer Konstant- Konstante Kennlinie kurve zur anderen wechseln.
  • Seite 23: Bedienen Des Produkts

    8.2 Menü Home 8.1 Bedienen des Produkts VORSICHT Heiße Oberfläche Leichte oder mittelschwere Personenschäden - Bei hohen Medientemperaturen kann das Pum- pengehäuse so warm werden, dass nur die Bedientasten berührt werden sollten, um eine Ver- brennungsgefahr zu vermeiden. Navigation Home18 , um das Menü...
  • Seite 24: Menü-Übersicht

    8.3 Menü-Übersicht Status Einstellung Assist Betriebsstatus Sollwert Inbetriebnahmeunterstützung Vorgaben zur Betriebsart Betriebsart Pumpe einrichten Regelungsart Normal Datum und Uhrzeit einstellen Förderdaten Stopp Format für Datum und Uhrzeit MAX-Kennlinie u. Betriebspunkt Nur Datum Resultierender Sollwert Nur Uhrzeit Medientemperatur Regelungsart Mehrpumpenbetrieb einrichten Drehzahl AUTOADAPT Analogeingang einrichten...
  • Seite 25 Förderstrom Volumen Temperatur Temperaturdifferenz Elektrische Leistung Elektrische Energie Wärmeleistung Wärmemenge Einstellmenü sperren Einstellungen: Alarme/Warnungen Trockenlauf (57) Interne Sensorstörung (88) Interne Störung (157) Historie löschen Betriebsaufzeichnung löschen Wärmemengedaten löschen Energieverbrauch löschen Home-Seite definieren Home-Displayanzeige wählen Datenliste Grafische Darstellung Home-Displayinhalte definieren Datenliste Grafische Darstellung Displayhelligkeit Helligkeit...
  • Seite 26: Menü Status

    8.4 Menü Status 8.6 Menü Einstellung Navigation Navigation Home > Status Home > Einstellung zum Menü Status. zum Menü Einstellung. Drücken Sie und gehen Sie mit Drücken Sie und gehen Sie mit Menü Status Menü Einstellung Das Menü liefert folgende Statusinformationen: Das Menü...
  • Seite 27: Automatische Nachtabsen

    8.6.2 Betriebsart 8.6.3 Regelungsart Navigation Navigation Home > Einstellung > Betriebsart Home > Einstellung > Regelungsart Betriebsart Regelungsart Normal AUTOADAPT • • Die Pumpe läuft mit der eingestellten Regelungsart. FLOWADAPT • Stopp • Proport.-Druck (Proportionaldruck) • Die Pumpe schaltet sich ab. Konstantdruck (Konstantdruck) •...
  • Seite 28 AUTOADAPT FLOWADAPT Die Regelungsart "AUTO " passt die Förderleistung kontinu- Wurde die Regelungsart "FLOW " ausgewählt, läuft die ADAPT ADAPT ierlich an die aktuelle Anlagenkennlinie an. Pumpe mit der AUTO -Funktion und stellt gleichzeitig sicher, ADAPT dass der vorgegebene FLOW -Wert nicht überschritten wird.
  • Seite 29: Reglereinstellungen

    Konst. Temp. Diese Regelungsart liefert eine konstante Temperatur. Die Rege- lungsart "Konstante Temperatur" dient vor allem dem Komfort. Sie kann in Trinkwarmwasseranlagen zum Regeln des Förder- stroms verwendet werden, damit in der Anlage eine konstante Temperatur aufrechterhalten wird. Siehe Abb. 39. Bei Verwen- dung dieser Regelungsart sind keine Ausgleichsventile erforder- lich.
  • Seite 30 Verwenden Sie Grundfos GO zum Ändern der Regelkonstanten (Verstärkung und Integralzeit). Sie können die Konstanten nur auf positive Werte einstellen. Modell B und C: Ändern Sie mithilfe des Displays oder Grundfos GO die Regelein- stellungen. Hier können Sie sowohl positive als auch negative Werte einstellen.
  • Seite 31: Automatische Nachtabsenkung

    8.6.5 FLOWLIMIT 8.6.6 Automatische Nachtabsenkung Navigation Navigation Home > Einstellung > FLOWLIMIT Home > Einstellung > Automatische Nachtabsenkung "FLOW " Automatische Nachtabsenkung LIMIT FLOWLIMIT-Funkt. aktivieren • Wählen Sie zum Aktivieren der Funktion mit der Taste oder FLOWLIMIT-Wert einstellen. • Aktiviert aus und drücken Sie auf [OK]. Vorgehensweise: Ist die automatische Nachtabsenkung aktiviert, wechselt die Pumpe automatisch zwischen Normalbetrieb und Nachtabsen-...
  • Seite 32: Relaisausgänge

    8.6.7 Analogeingang 8.6.8 Relaisausgänge In diesem Menü können Sie den Analogeingang zum Beispiel wie einen Temperatursensor einstellen, um die Wärmemengenerfas- sung zu aktivieren. Siehe Abb. 57. Navigation Home > Einstellung > Relaisausgänge Relaisausgänge Relaisausgang 1 • Navigation Relaisausgang 2. • Home >...
  • Seite 33: Einstellwerte Für Die Regelungsarten Die Einstellwerte Für Flow

    8.7 Einstellwerte für die Regelungsarten Die Einstellwerte für FLOW und FLOW werden in Pro- ADAPT LIMIT zent des maximalen Förderstroms angezeigt. Im Menü Einstel- lung müssen die Werte jedoch in m /h eingegeben werden. Der maximale Förderstrom ist ein theoretischer Wert, der sich auf H = 0 bezieht.
  • Seite 34: Sollwertverschiebung

    8.7.1 Sollwertverschiebung Temperaturführung Ist diese Funktion in Verbindung mit der Regelungsart "Proportio- naldruck" oder "Konstantdruck" aktiviert, wird der Sollwert für die Förderhöhe in Abhängigkeit von der Medientemperatur reduziert. Die Temperaturführung kann so eingestellt werden, dass sie bei Medientemperaturen unter 50 oder 80 °C arbeitet. Diese Tempe- raturobergrenzen werden als T bezeichnet.
  • Seite 35: Allgemeine Einstellungen

    8.7.2 Buskommunikation 8.7.3 Allgemeine Einstellungen Sprache Navigation Home > Einstellung > Buskommunikation Navigation Home > Einstellung > Allgemeine Einstellungen > Sprache "Buskommunikation" Pumpennummer • Sprache Vor-Ort-Betriebsmodus • Als Displaysprache kann eine der folgenden Sprachen ausge- wählt werden: Pumpennummer • Bulgarisch •...
  • Seite 36 Datum und Uhrzeit einstellen In diesem Menü können Sie zwischen SI- und US-Einheiten wäh- len. Die Einstellungen können allgemein für alle Parameter oder speziell für einzelne Parameter festgelegt werden. Druck • Differenzdruck • Förderhöhe • Niveau • Förderstrom • Volumen •...
  • Seite 37 Einstellungen: Alarme/Warnungen Historie löschen Betriebsaufzeichnung löschen • Wärmemengedaten löschen • Energieverbrauch löschen. • In diesem Menü können Sie von der Pumpe erfasste Daten löschen, z. B. wenn die Pumpe in eine andere Anlage eingebaut wird oder wenn neue Daten aufgrund an der Anlage vorgenom- mener Änderungen erforderlich sind.
  • Seite 38: Menü Assist

    Displayhelligkeit Sie können den Inbetriebnahmeassistenten jederzeit über dieses Menü ausführen. Mithilfe des Inbetriebnahmeassistenten werden die grundlegenden Einstellarbeiten durchgeführt. Dazu zählen z. B. die Einstellung der Sprache sowie des Datums und der Uhr- zeit. Wählen Sie zum Starten des Inbetriebnahmeassistenten Ja mit der Taste oder aus und drücken Sie auf [OK].
  • Seite 39: Mehrpumpenbetrieb Einrichten

    XXXX XXXX Model: Made in Germany XXXX Grundfos Holding A/S, DK - 8850 Bjerringbro, Denmark Navigation Home > Assist > Mehrpumpenbetrieb einrichten I ist als Masterpumpe definiert. 1. Befolgen Sie zum Einrichten des Mehrpumpenbetriebs die Abb. 52 Bestimmen der Masterpumpe bei einer Doppelpumpe Schritt-für-Schritt-Anleitung.
  • Seite 40: Externer Anschluss In Einer Mehrpumpenanlage

    Kaskadenbetrieb 8.8.5 Analogeingang einrichten Dieses Menü führt Sie durch die Konfiguration der Analogein- gänge, z. B. eines Temperatursensoreingangs für die Wärme- mengenerfassung. Abb. 55 Kaskadenbetrieb Der Kaskadenbetrieb stellt sicher, dass die Förderleistung durch Zu- oder Abschalten von Pumpen automatisch an den tatsächli- chen Bedarf angepasst wird.
  • Seite 41: Externe Sollwertverschiebung

    Wärmemenge Beispiel: Max. Min. Navigation Home > "Status" > Wärmemengenerfassung > Wärmemenge Qmax Wärmemenge Abb. 58 Q Sie können die Wärme- und Kältemenge in der gleichen Anlage messen. Wird eine Anlage für die Beheizung und Kühlung ver- 1. Bei der MAGNA3 65-60 beträgt Q : 40 m wendet, werden im Display automatisch zwei Zähler angezeigt.
  • Seite 42: Beschreibung Der Regelungsarten

    Die Pumpe ist für die Mehrpumpenanbindung über die drahtlose ben. GENIair-Verbindung ausgelegt. Das integrierte drahtlose GENI- air-Modul ermöglicht die Kommunikation zwischen Pumpen und 8.13 Unterstützung bei Fehlersuche mit Grundfos GO ohne Zusatzmodule: Für den Fall einer Pumpenstörung finden Sie in diesem Menü • Mehrpumpenfunktion. Hinweise und Gegenmaßnahmen.
  • Seite 43: Servicearbeiten Am Produkt

    9. Servicearbeiten am Produkt Vor der Demontage WARNUNG Stromschlag Tod oder schwere Personenschäden - Achten Sie darauf, dass andere Pumpen oder Geräte keinen Zwangsdurchfluss durch die Pumpe verursachen, wenn die Pumpe nicht läuft. Dies kann dazu führen, dass der Motor als Generator fungiert und eine Spannung an der Pumpe erzeugt.
  • Seite 44: Störungssuche Beim Produkt

    Fernbedienung. dauerhaft (zusätzlich zu einer anderen Anzeige). Grundfos GO greift derzeit auf die Pumpe zu. Signale des Grundfos Eye Der Betriebszustand der Pumpe wird durch das Grundfos Eye am Bedienfeld angezeigt, wenn sie mit der Fernbedienung kommuni- ziert. Anzeige Beschreibung Grundfos Eye Die grüne Meldeleuchte in der Mitte...
  • Seite 45: Störungsübersicht Eine Störmeldung Kann Folgendermaßen Quittiert Werden

    10.2 Störungsübersicht Eine Störmeldung kann folgendermaßen quittiert werden: • Nach Beheben der Störung kehrt die Pumpe in den Normalbe- trieb zurück. • Verschwindet die Störung von selbst, wird die Störmeldung automatisch zurückgesetzt. • Die Störungsursache wird im Alarmprotokoll der Pumpe gespeichert.
  • Seite 46 Prüfen Sie, ob die Pumpe im Turbinenbetrieb läuft. "Alarm" Siehe Meldung (29) Erzwungene Förderung. Schalten Sie die Pumpe über den Hauptschalter ab. Leuchtet das Grundfos Eye, läuft die Pumpe im Über andere Pumpen oder Vor- Betrieb "Erzwungene Förderung". richtungen erfolgt ein Durch- Erzwungene Förderung (29)
  • Seite 47: Zubehör

    Die Funkübertragung zwischen der Pumpe und Grundfos GO ist zum Schutz vor einem unberechtig- ten Zugriff verschlüsselt. Grundfos GO kann im App Store oder auf Google Play herunter- geladen werden. Grundfos GO ersetzt die Grundfos-Fernbedienung R100. Das Abb. 61 Gebäudeleittechnik (GLT-Anlage) mit vier parallel bedeutet, dass alle von der R100 unterstützten Produkte nun von...
  • Seite 48: Beschreibung Der Kommunikationsschnittstellenmodule

    Modul Feldbusprotokoll Beschreibung Funktionen CIM 050 Das CIM 050 ist ein Kommunikations- Das CIM 050 verfügt über die entsprechen- schnittstellenmodul von Grundfos für GENIbus den Klemmen für den Anschluss an ein die Kommunikation über ein GENI- GENIbus-Netzwerk. bus-Netzwerk. CIM 100 Das CIM 100 verfügt über die entsprechen-...
  • Seite 49 Grundfos Remote fos Remote Management System. per E-Mail oder SMS an Ihr Smartphone Management Für die Nutzung des Grundfos Remote oder Ihren Computer gesendet werden. Sie Management Systems ist eine erhalten zudem eine vollständige Status- GSM-Antenne, eine SIM-Karte und ein übersicht über das gesamte Grundfos...
  • Seite 50: Installieren Eines Kommunikationsschnittstellenmoduls

    11.2.2 Installieren eines Kommunikationsschnittstellenmoduls WARNUNG WARNUNG Stromschlag Stromschlag Tod oder schwere Personenschäden Tod oder schwere Personenschäden - Achten Sie darauf, dass andere Pumpen oder - Schalten Sie die Stromversorgung mindestens drei Geräte keinen Zwangsdurchfluss durch die Pumpe Minuten lang ab, bevor Sie Arbeiten am Produkt verursachen, wenn die Pumpe nicht läuft.
  • Seite 51 11.2.3 Grundfos Remote Management 11.2.4 Wiederverwenden von Kommunikationsschnittstellenmodulen Das Grundfos Remote Management (GRM) System ist eine ein- fach zu installierende und kostengünstige Lösung für die draht- Sie können ein in eine CIU-Einheit eingebautes Kommunikations- lose Überwachung und Verwaltung von Grundfos-Produkten. Es...
  • Seite 52: Gegenflansche

    [bar] nummer [mA] [VDC] 0 - 0,6 97748907 0 - 1,0 97748908 0 - 1,6 97748909 0 - 2,5 97748910 Drucksensor Grundfos 4-20 12-30 G 1/2 0 - 4,0 97748921 0 - 6,0 97748922 0-12 97748923 0-16 97748924 11.5 Sensorkabel Länge...
  • Seite 53: Blindflansch

    11.6 Blindflansch 12. Technische Daten Wird ein Pumpenkopf einer Doppelpumpe im Servicefall ausge- Versorgungsspannung baut, kann ein Blindflansch zum Verschließen der Öffnung ver- 1 x 230 V ± 10 %, 50/60 Hz, PE. wendet werden, um so einen unterbrechungsfreien Betrieb der Motorschutz Pumpe zu ermöglichen.
  • Seite 54: Sensorspezifikation

    Leistungsaufnahme bei abgeschalteter Pumpe 4 bis 10 W je nach Aktivität, wie z. B. Anzeigen von Werten im Display, Verwenden von Grundfos GO oder Modulen usw. 4 W, wenn die Pumpe abgeschaltet ist, d. h. bei keiner Aktivität. Ein- und Ausgänge Externer potentialfreier Kontakt.
  • Seite 55: Anhang

    Anhang Dimensions Dimensions, single-head pumps, threaded versions Abb. 1 Dimensions [mm] Pump type MAGNA3 25-40 (N) 1 1/2 MAGNA3 25-60 (N) 1 1/2 MAGNA3 25-80 (N) 1 1/2 MAGNA3 25-100 (N) 1 1/2 MAGNA3 25-120 (N) 1 1/2 MAGNA3 32-40 (N) MAGNA3 32-60 (N) MAGNA3 32-80 (N) MAGNA3 32-100 (N)
  • Seite 56 Dimensions, single-head pumps, flanged versions Abb. 3 Dimensions [mm] Pump type MAGNA3 32-120 F (N) 90/100 14/19 MAGNA3 40-80 F (N) 100/110 14/19 MAGNA3 40-100 F (N) 100/110 14/19 MAGNA3 40-120 F (N) 100/110 14/19 MAGNA3 40-150 F (N) 100/110 14/19 MAGNA3 40-180 F (N) 100/110...
  • Seite 57 Dimensions, twin-head pumps, flanged versions Abb. 5 Dimensions [mm] Pump type D1 D2 MAGNA3 D 32-40 F 254 32 76 90/100 140 14/19 M12 Rp 1/4 MAGNA3 D 32-60 F 254 32 76 90/100 140 14/19 M12 Rp 1/4 MAGNA3 D 32-80 F...
  • Seite 58 Dimensions, twin-head pumps Abb. 6 Dimensions [mm] Pump type MAGNA3 D 40-120 F 84 512 220 294 130 260 100/110 150 14/19 Rp 1/4 MAGNA3 D 40-150 F 84 512 220 294 130 260 100/110 150 14/19 Rp 1/4 MAGNA3 D 40-180 F 84 512 220 294 130 260 100/110 150 14/19...
  • Seite 59 1. Flange forces and moments Maximum permissible forces and moments from the pipe connections acting on the pump flanges or threaded connections are indicated in fig. 7. Forces and moments from the pipe connections acting on the pump flanges or threaded connections Abb.
  • Seite 61 Norway Turkey Av. Humberto de Alencar Castelo Branco, Siu Wai Industrial Centre GRUNDFOS Pumper A/S GRUNDFOS POMPA San. ve Tic. Ltd. Sti. 29-33 Wing Hong Street & Strømsveien 344 Gebze Organize Sanayi Bölgesi CEP 09850 - 300 68 King Lam Street, Cheung Sha Wan...
  • Seite 62 98091805 1216 ECM: 1199282 www.grundfos.com...
