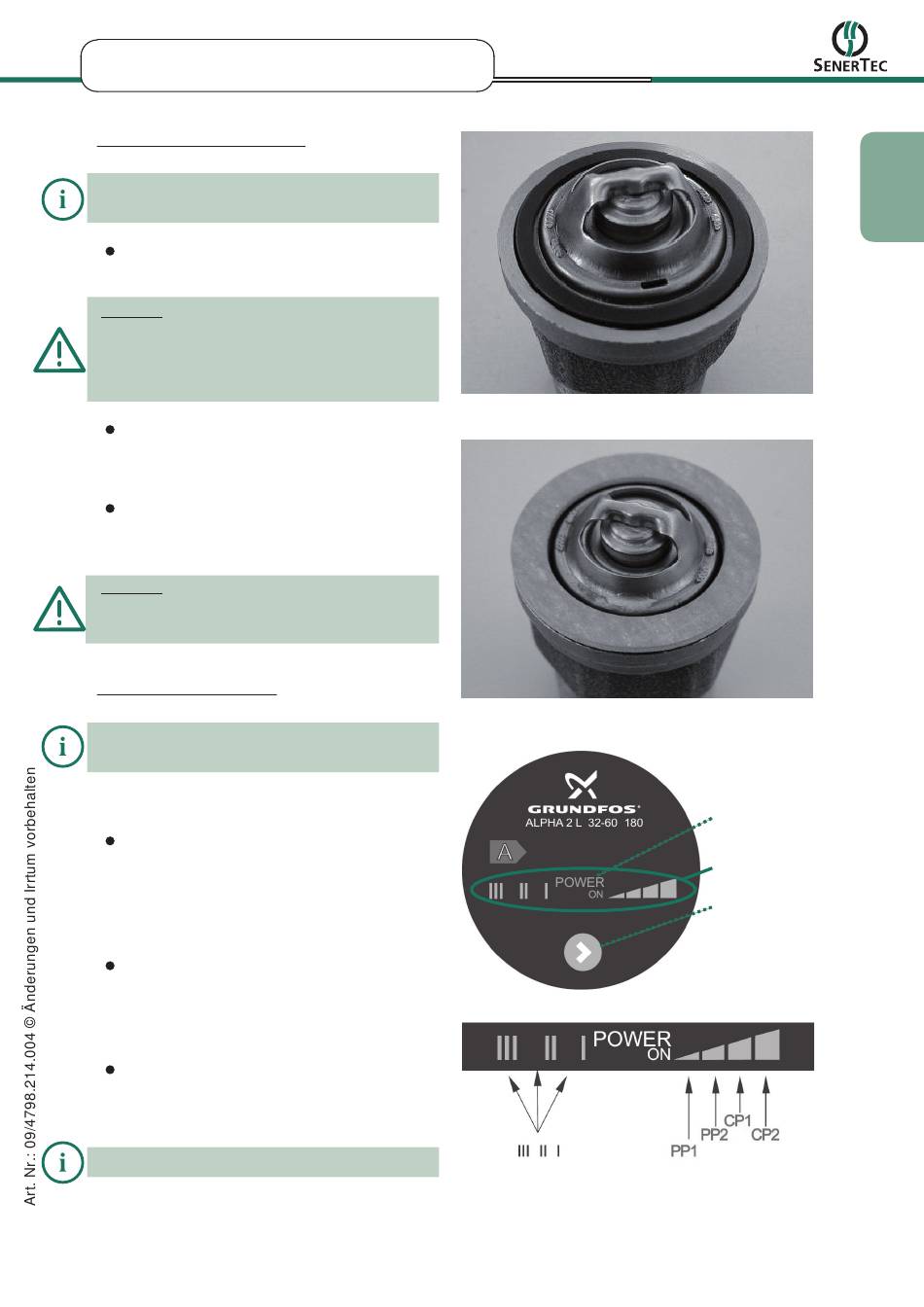

Hydraulische Einbindung
Die Montage- und Betriebsanleitung des Pumpen-
herstellers ist zu beachten!
Pumpenverschraubungen von der Pumpe lösen
und in die Rohrleitungen eindichten.
Wichtig:
Die farblich markierte Pumpenverschraubung
ist, zur Aufnahme des Thermostats, modifiziert
und muss auf der Pumpensaugseite montiert
werden.
Thermostat und Flachdichtung in die modifizier-
te Verschraubung einsetzen. Auf korrekten Sitz
der Gummidichtung achten. (Bild 1 und 2)
Pumpe einsetzen, Flachdichtung in die druck-
seitige Verschraubungen einlegen und Pumpe
befestigen.
Wichtig:
Bei Mehrmodulanlagen ist die Absperrung im Ring-
leitungskurzschluss im Regelfall zu schließen.
Pumpeneinstellungen
Die Montage- und Betriebsanleitung des Pumpen-
herstellers ist zu beachten!
Kontrolle des Ausliefer - und Betriebszustands:
Förderhöhe: Einstellung PP2
(Bild 3)
Änderung der Förderhöhe:
Förderhöhe verringern (Einstellung PP1)
Grund:
- Vorlauftemperatur wird nicht erreicht
- Geräusche in der Thermostatpumpe
Förderhöhe vergrößern (Einstellung CP1 o. CP2)
Grund:
- Dachs(e) schaltet(n) mit Übertemperatur ab
maximale Förderhöhe: 6 Meter
Bild 1: Thermostat in modifizierter Verschraubung
Bild 2: Flachdichtung
Bild 3: Übersicht der Einstellungen
DE
Meldeleuchte
"POWER ON"
Leuchtfelder zur
Pumpeneinstellung
Drucktaste zur
Auswahl der Pum-
peneinstellung
