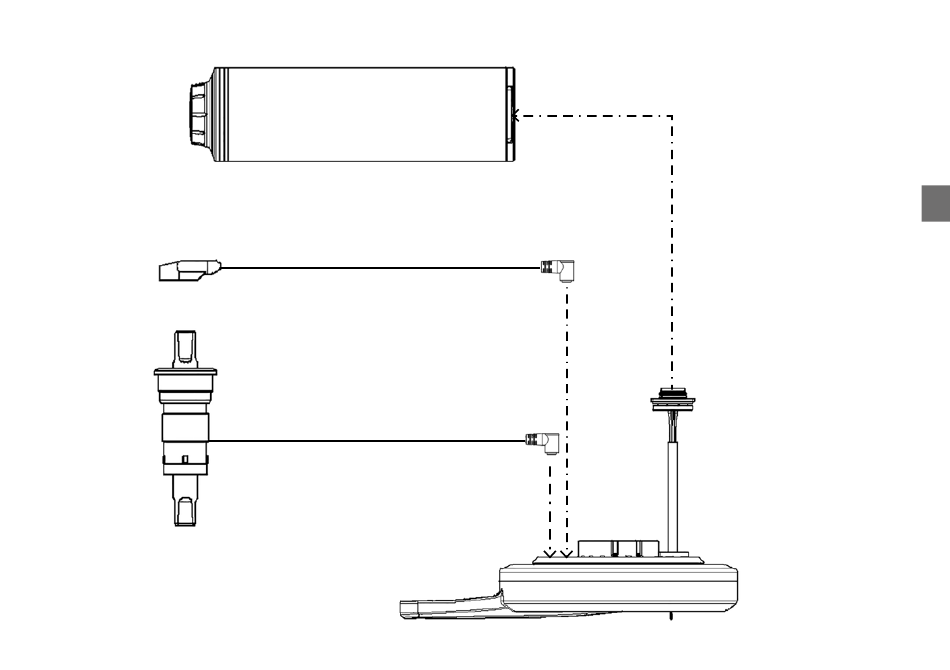

9. Wiring diagram
battery
Li-Ion (lithium ion)
wheel speed
sensor
electronic bottom
bracket
290/580mm
connection electronic
bottom bracket
1: Signal (brown)
3: +12V (blue)
4: GND [ground] (black)
240 mm
connection wheel speed sensor
1: -
3: Signal (blue)
4: GND [ground] (black)
connection battery
Rosenberger
1: CANH (green)
2: CANL (blue)
3: Interlock (orange)
4: Interlock (brown)
5: DC +48V (rot)
6: DC – (black)
250/500mm
bottom bracket motor
integrated control system
EN
37
