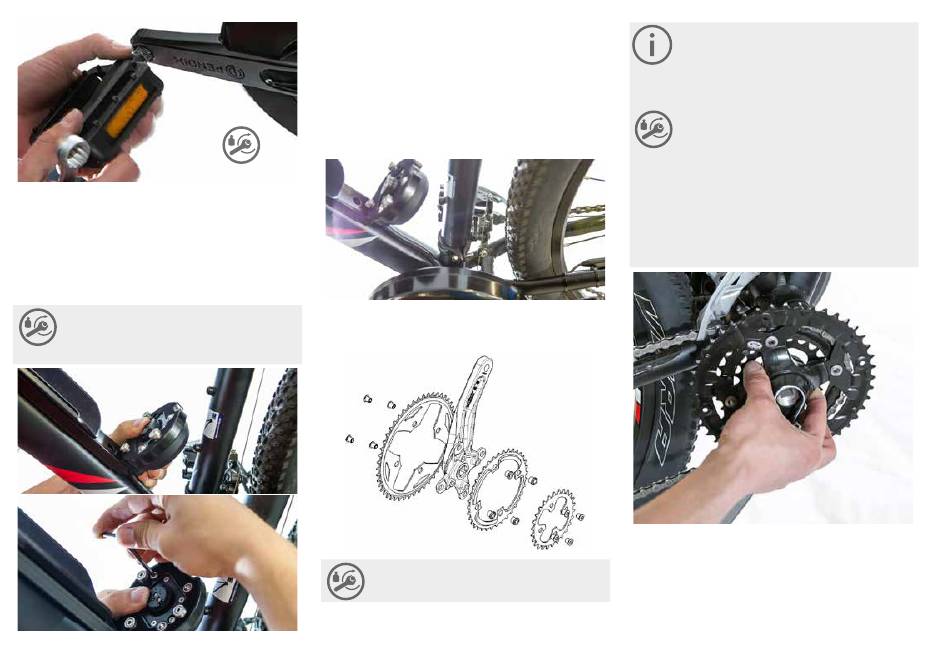

6.5 Verkabelung

Stecken Sie die Stecker von Raddrehzahlsensor und
Messtretlager wie auf der Abbildung gezeigt, am Mo-
tor in die beiden Aufnahmen. Sie müssen dabei nicht
darauf achten, wo Sie welchen Stecker anstecken,
der Motor erkennt selbst, an welchem Steckplatz wel-
cher Sensor sitzt.
Schrauben Sie die Steckerabdeckung mit den
im Lieferpaket enthaltenen Torx-Schrauben
M4x10 mit einem Anzugsmoment von 1,4 Nm
+/- 0,5 Nm von unten an den Akkuhalter.
10
Je nach Länge und Zugänglichkeit können Sie das Ka-
bel auf oder neben dem Rahmenrohr verlegen. Falls
notwendig fixieren Sie es mit Kabelbindern. Achten
Sie beim Verlegen und Befestigen des Kabels darauf,
dass das Kabel den Motor, die Pedale und rotierende
Teile nicht berühren darf! Es besteht sonst die Gefahr,
dass das Kabel beschädigt wird. Beachten Sie außer-
dem bei vollgefederten Rädern, dass das Kabel beim
Feder-Vorgang nicht gequetscht oder abgerieben wird.
35 Nm +/- 2 Nm

6.6 Rechte Tretkurbel

Bevor Sie die Kurbel an das Fahrrad montieren, müs-
sen Sie die Kettenblätter montieren.
Ziehen Sie die die Kettenblattschrauben mit
einem Anzugsmoment von 9 Nm +/- 2 Nm fest.
Die Kettenblätter und Pedale sind nicht Teil
des Lieferpakets. Sie können diese Kompo-
nenten von Ihrem Fahrrad nutzen, sofern ihre
Maße den Angaben, die in Kapitel „Voraus-
setzungen" beschrieben sind, entsprechen.
Stecken Sie die rechte Kurbel mit montierten
Kettenblättern und mit aufgelegter Kette auf
den gefetteten Vierkant auf. Befestigen Sie
die Kurbel mit der mitgelieferten Kurbel-
schraube mit einem Anzugsmoment von
32 Nm +/- 2 Nm. Auf dem Schraubengewinde
befindet sich bereits ein Sicherungsmittel.
Sollte kein Sicherungsmittel vorhanden sein,
dann flüssige Schraubensicherung einset-
zen. Achten Sie auf die richtige Stellung der
Kurbel zur gegenüberliegenden Kurbel.
