Montageanleitung
Installation manual
Pendix
1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pendix Pendix

Inhaltszusammenfassung für Pendix Pendix

  • Seite 1 Montageanleitung Installation manual Pendix...

  • Seite 2: Inhaltsverzeichnis

    Lieferumfang ........4 Einbau des Pendix ....... . . 5 5.1 Arbeitssicherheit .

  • Seite 3: Sicherheitshinweise

    Führen Sie nur die in dieser Anleitung beschriebe- Der Bereich, für den die jeweils ausgesprochene War- nen Tätigkeiten für die Montage durch. Weitere Durch den Einbau des Pendix wird das Fahrrad zu einem nung gilt, ist mit einer grauen Fläche hinterlegt. Eingriffe oder Änderungen am System dürfen Pedelec.

  • Seite 4: Lieferumfang

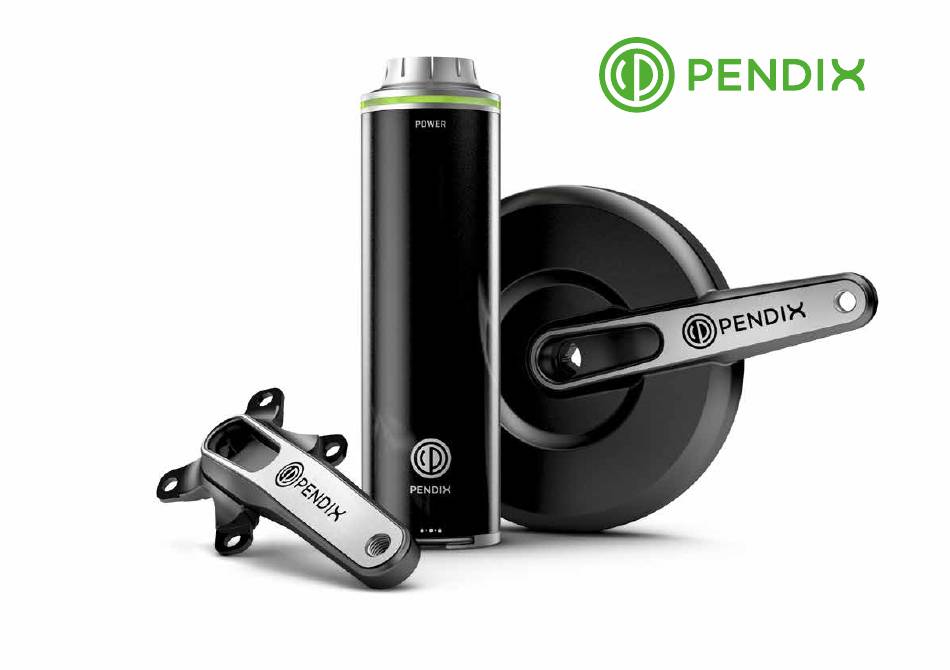

    4. Lieferumfang 1x Pendix Set bestehend aus Antriebs-Einheit Messtretlager Art.nr. A1C.902.017 Art.nr. A1C.903.003 Spannung; 48V Vierkantwelle Dauerleistung: 250W Wellenlänge: 128mm Kurbellänge: 172,5mm Tretlagergewinde: BSA 1,375“ x 24 TPI LH (FG34) Pedalgewinde: 9/16“ x 20 LH (FG 14,3) Kurbelgewinde: M8x1 RH...

  • Seite 5: Einbau Des Pendix

    Tragen Sie geeignete Arbeitskleidung wie Handschu- Durchmesser: 33,7 mm – 34,0 mm Tretlagerwelle gemessen. Beachten Sie bei vollgefe- he und festes Schuhwerk bei der Montage des Pendix. Breite: 68 mm oder 73 mm +- 0,2 mm derten Hinterbauten, dass sich der Hinterbau meist...

  • Seite 6: Benötigte Spezialwerkzeuge

    Pendix empfiehlt die Befestigung an vorhan- sehr leichte/dünnwandige Rahmen und ins- denen Befestigungspunkten. besondere Rahmen aus Composite- Werk- Bevor Sie mit dem Einbau des Pendix beginnen kön- Das Einbringen neuer Befestigungspunkte kann stoffen (Carbon Rahmen) dürfen keine Lö- nen, müssen Sie folgende Komponenten vom Fahrrad den Rahmen schwächen und liegt im Ermessen...

  • Seite 7: Montage Der Pendix-Komponenten

    6. Montage der Pendix-Komponenten Achten Sie bei der Verlegung von Kabeln dar- Anschließend verlegen Sie das Kabel an der Ket- auf, diese nicht an scharfen Kanten oder tenstrebe entlang zum Tretlagergehäuse und fixieren Ecken entlang zu führen, von rotierenden Tei- es mit Kabelbindern.

  • Seite 8: Montage Des Akku-Halters

    Bügel für das Schloss aus dem Akku zie- hen zu können und dass nach oben ausreichend Platz ist, um den Akku gut entnehmen zu können. Pendix empfiehlt zum Einbau die Verwen- dung des Montagewerkzeugs (Nr. 3). Dieses Nachdem Sie das Messtretlager von der linken Bei vollgefederten Rahmen dürfen Akku und...

  • Seite 9: Antriebseinheit

    Stecken Sie anschließend den Motor auf die Innenla- gerwelle. Die Verzahnungen von Drehmomentabstüt- zung und Motor müssen ineinander greifen. Jetzt können Sie den Motor mit der im Liefer- paket enthaltenen Kurbelschraube mit einem Anzugsmoment von 32 Nm +/- 2 Nm fest- schrauben.

  • Seite 10: Verkabelung

    Je nach Länge und Zugänglichkeit können Sie das Ka- Die Kettenblätter und Pedale sind nicht Teil bel auf oder neben dem Rahmenrohr verlegen. Falls des Lieferpakets. Sie können diese Kompo- notwendig fixieren Sie es mit Kabelbindern. Achten nenten von Ihrem Fahrrad nutzen, sofern ihre Sie beim Verlegen und Befestigen des Kabels darauf, Maße den Angaben, die in Kapitel „Voraus- dass das Kabel den Motor, die Pedale und rotierende...

  • Seite 11: Erstinbetriebnahme

    Fachhändler, der diese Einstel- lung für Sie vornehmen kann. 7. Erstinbetriebnahme Nach dem ersten Einbau und Einschalten des Pendix führt die Motorsteuerung eine automatische Kalibrie- rung durch. Der Kalibriermodus wird nach dem ersten Einschalten durch grünes Blinken der LED Anzeigen signalisiert.

  • Seite 12: Einbauzeichnung

    8. Einbauzeichnungen 8.1 Messtretlager Einschraubhülse Kunststoff Distanzring Montagewerkzeug Messtretlager Messtretlager Federring Messtretlagermontage...

  • Seite 13: Antriebseinheit + Kurbelgarnitur

    8.2 Antriebseinheit + Kurbelgarnitur Antriebseinheit Kurbel Vierkant Kurbelschraube...

  • Seite 14: Akku + Akkuhalter

    8.3 Akku + Akkuhalter Akku Akkuhalter Schrauben Akkuhalter...

  • Seite 15: Zsb Raddrehzahlsensor Mit Halter

    8.4 ZSB Raddrehzahlsensor mit Halter Raddrehzahlsensor Montagesatz Raddrehzahlsensor...

  • Seite 16: Raddrehzahlsensormontage

    8.5 Raddrehzahlsensormontage O-Ring Montage Kabelbindermontage...

  • Seite 17: Anschlussskizze

    9. Anschlussskizze Akku Li-Ion Anschluss Drehzahlsensor 1: - 3: Signal (blau) 4: GND (schwarz) 290/580mm Anschluss Akku Raddrehzahlsensor Rosenberger 1: CANH (grün) 2: CANL (blau) 3: Interlock (orange) 4: Interlock (braun) 5: DC +48V (rot) 6: DC – (schwarz) Messtretlager Anschluss Messtretlager 1: Signal (braun) 3: +12V (blau)

  • Seite 18: Gewährleistung/Garantie Haftungsausschluss

    10. Gewährleistung/Garantie Haftungsausschluss Im Geltungsbereich des EU-Rechts wird vom Verkäu- In Deutschland/Österreich können Sie in ei nem ers- fer mindestens in den ersten zwei Jahren nach Kauf- ten Schritt Nacherfüllung verlangen. Schlägt diese datum Sachmängelhaftung gewährt. endgültig fehl, was nach zwei maligem Versuch der Diese erstreckt sich auf Mängel, die schon bei Über- Nacherfüllung vermu tet wird, haben Sie das Recht gabe vorhanden waren.

  • Seite 19: Eg-Einbauerklärung

    Verlangen (elektronisch) übermittelt. • Batterie- und Akkumulatorenrichtlinie 2006/66/EG vom 06. September 2006 Hersteller: • WEEE-Richtlinie 2012/19/EU vom 04. Juli 2012 Pendix GmbH • DIN EN 15194 – Fahrräder – Elektromotorisch unter- Anton-Günther-Weg 4 stützte Räder – EPAC-Fahrräder 08058 Zwickau Bevollmächtigter...

  • Seite 20: Technische Daten

    ± 2 Nm Fahrer, Fahrstil, Topo- Genehmigung zulässig. Steckerabdeckung an 1,4 Nm ± 0,5 Nm graphie, Antriebsstufe) Akkuhalter Pendix DE Auflage 8.13, Oktober 2015 Gewicht (Gesamtsystem): 5,9 kg Kettenblattschrauben 9 Nm ± 2 Nm Pendix GmbH Stahl zulässiges Gesamtgewicht (max): 120 kg Anton-Günther-Weg 4...

  • Seite 21: Eigene Notizen

    Eigene Notizen...
  • Seite 22 Parts supplied by Pendix ......24 Installation of Pendix ......25 5.1 Safety at work .

  • Seite 23: Safety Notes

    (tor- system. Although, basically, the Pendix can The Pendix is has been designed ONLY to be an auxiliary elec- que) tightening values on page 20 of this instal- be installed into every type of bicycle, this tric motor mounted into a bicycle.

  • Seite 24: Parts Supplied By Pendix

    4. Parts supplied by Pendix 1x Pendix set consisting of drive system unit (motor) electronic bottom bracket Art. no. A1C.902.017 Art. no. A1C.903.003 voltage; 48V square shaft nominal power: 250W shaft length: 128mm crank length: 172.5mm bottom bracket thread: pedal thread: 9 / 16“ x 20 LH (FG 14.3) BSA 1.375“...

  • Seite 25: Installation Of Pendix

    Frame material attachment holes for a standard drinking bottle holder Pendix can be attached to all metal frames. If you may be used for attachment of the battery holder. If wish to mount a Pendix system to a frame consisting it is necessary to make new attachment holes, these of other materials such as carbon, wood, etc.

  • Seite 26: Special Tools Required

    The drilling of new holes Have your battery holder attached by a me- Before you start installing the Pendix, you must remo- can weaken the frame: it is a decision that chanic / expert. Do not drill holes in very light ve the following parts from the bicycle: must be made by the technician.

  • Seite 27: Mounting The Pendix Components

    6. Mounting the Pendix components When laying out cables, make sure they do not Following this, lay out the cable along the chain stay as come into contact with sharp edges, extreme far as the bottom bracket case and attach it with cable bends or corners, keep them away from rota- ties as shown.

  • Seite 28: Mounting The Battery Holder

    (No. 3). You can order it After tightening the electronic bottom bracket time come into contact with other parts of the from Pendix, please see the Spare Parts List on the left side by hand, remove the installation bicycle structure.

  • Seite 29: Drive System (Motor) Unit

    Then connect the motor up with the bottom bracket shaft. The teeth of the bottom bracket mounting and the motor must interlock with each other. Now you can screw the motor up with the supplied crank screw and tighten it at a tor- que of 32 Nm +/- 2 Nm.

  • Seite 30: Cable Connection

    The chain wheels and pedals are not deliver- the cable along or beside the frame tube. If necessary, ed with the Pendix system. In other words, fix it with cable ties. When laying out and attaching you can use these parts of your bicycle if their...

  • Seite 31: First Ride

    You have now completed assembly of the Pendix. Before your first bike ride, check the chain line. Also check for correct and safe gear 32 Nm +/- 2 Nm change function. The chain wheels may have a slightly different position than before, this means a new adjustment of the gear change function may be necessary.

  • Seite 32: Installation Drawings

    8. Installation drawings 8.1 Electronic bottom bracket Screwed bushing plastic Spacer Installation tool electronic bottom bracket Electronic bottom bracket Lockwasher bottom bracket mounting...

  • Seite 33: Drive System (Motor) Unit + Crank Assembly Set

    8.2 Drive system (motor) unit + crank assembly set Motor unit Crank square shaft Crank screw...

  • Seite 34: Battery + Battery Holder

    8.3 Battery + battery holder Battery Battery holder Screws for battery holder...

  • Seite 35: Assembly Schedule: Wheel Speed Sensor With Holder

    8.4 Assembly schedule: wheel speed sensor with holder Wheel speed sensor Assembly set wheel speed sensor...

  • Seite 36: Wheel Speed Sensor Assembly

    8.5 Wheel speed sensor assembly O-ring mounting cable tie mounting...

  • Seite 37: Wiring Diagram

    9. Wiring diagram battery Li-Ion (lithium ion) connection wheel speed sensor 1: - 3: Signal (blue) 4: GND [ground] (black) 290/580mm connection battery wheel speed Rosenberger sensor 1: CANH (green) 2: CANL (blue) 3: Interlock (orange) 4: Interlock (brown) 5: DC +48V (rot) 6: DC –...

  • Seite 38: Warranty/Guarantee And Disclaimer

    10. Warranty/guarantee and disclaimer In countries subject to EU legal regulations, the seller In Germany / Austria you can apply for fulfilment as a assumes a warranty covering material defects for at first legal step. Should this not be successful, which least the first two years after purchasing.

  • Seite 39: Eu Declaration Of Incorporation

    (electronic) references in the separate states upon justified request to do so. man Standards Institute), EN = European Norm, ISO = International Organization for Standardization Manufacturer: Pendix GmbH Other guidelines, standards and technical speci- Anton-Günther-Weg 4 fications used: 08058 Zwickau •...

  • Seite 40: Technical Data

    Connector cover to 1,4 Nm ± 0,5 Nm battery holder pography and motor Pendix DE Edition 8.13, October 2015 setting) Chain wheel screws, 9 Nm ± 2 Nm Pendix GmbH steel Weight (total system): 5,9 kg Anton-Günther-Weg 4...
  • Seite 41 My own notes...
  • Seite 42 My own notes...
  • Seite 44 Dieser Pendix-Antrieb wurde montiert von This Pendix motor (drive system) was assembled by: Pendix GmbH Anton-Günther-Weg 4 08058 Zwickau www.pendix.de...
