2.5 Elektrischer Anschluss

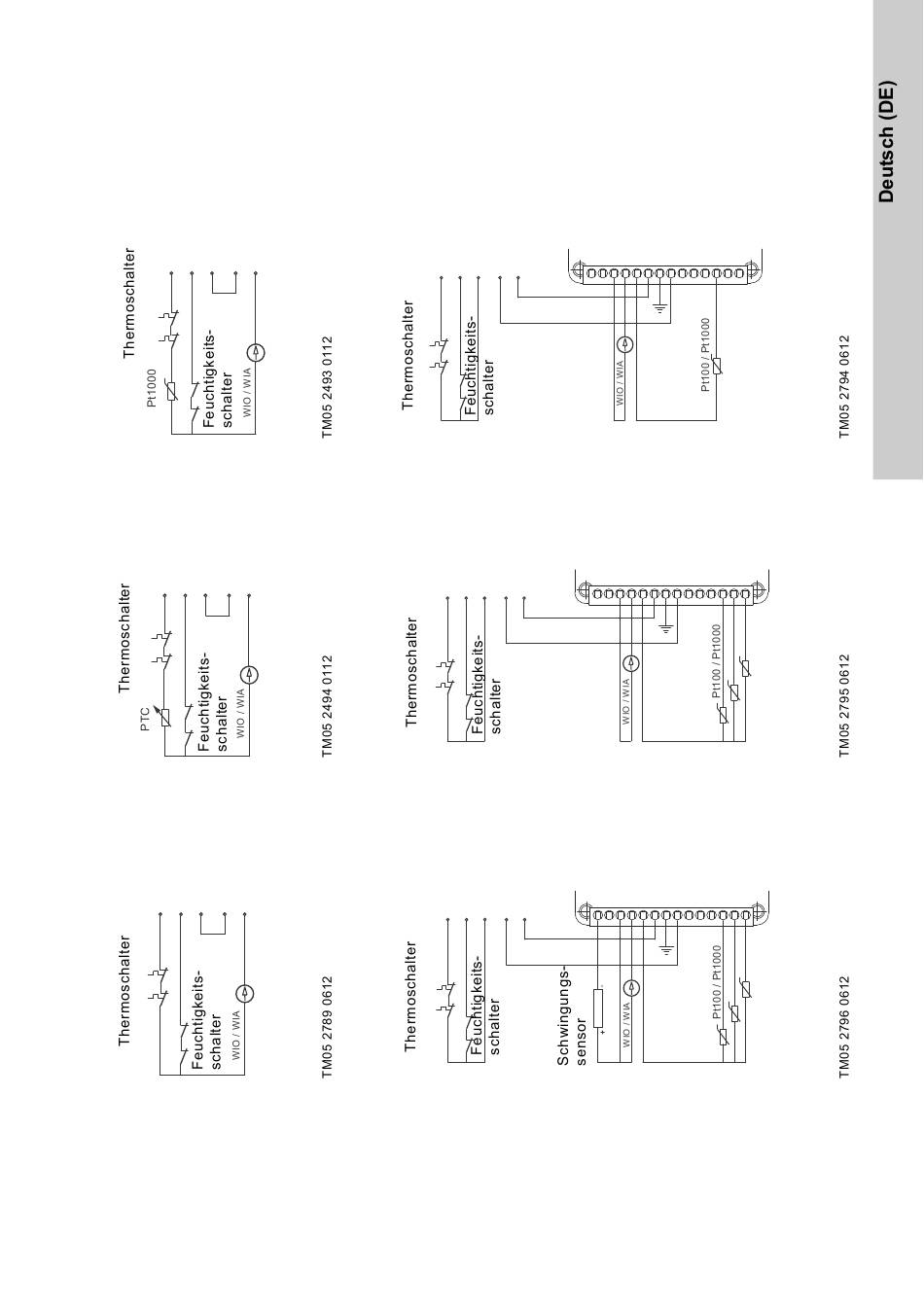

2.5.1 Schaltpläne
Die nachfolgend aufgeführten Schaltpläne zeigen den ordnungsgemäßen Anschluss der WIO-/WIA-Sensoren,
des Feuchtigkeitsschalters, der Thermoschalter, der Pt100-/Pt1000-/PTC-Sensoren sowie des Sensorüberwa-
chungsmoduls SM 113 mit Drehzahlsensor, Schwingungssensor und weiteren Bauteilen.
Informationen zum Einstellen des DIP-Schalters finden Sie in Abschnitt 3.2 Konfigurieren des DIP-Schalters.
ON
IO 113
1 2
P1 P2
P3 P4
PA: Thermoschalter, Pt1000-
Sensor, Feuchtigkeitsschalter,
WIO-/WIA-Sensor
IO 113
ON
P1 P2
P3 P4
P5
1 2
PA: Thermoschalter, Kaltleiter,
Feuchtigkeitsschalter, WIO-/WIA-
Sensor
ON
IO 113
1 2
P1 P2
P3 P4
P5
PA: Thermoschalter, Feuchtig-
keitsschalter, WIO-/WIA-Sensor
P5
PB: mit SM 113. Thermoschalter, Feuchtigkeitsschalter, WIO-/WIA-
Sensor, Pt100-/Pt1000-Sensor
PB: mit SM 113. Thermoschalter, Feuchtigkeitsschalter, WIO-/WIA-
Sensor, Pt100-/Pt1000-Sensoren
PB: mit SM 113. Thermoschalter, Feuchtigkeitsschalter, WIO-/WIA-
Sensor, Pt100-/Pt1000-Sensor, Schwingungssensor
IO 113
SM 113
1 2 3 4 5 6 7 8 9 10 11 1213 14
P1 P2
P3 P4
P5
IO 113
SM 113
1 2 3 4 5 6 7 8 9 1011 1213 14
P1 P2
P3 P4
P5
SM 113
IO 113
1 2 3 4 5 6 7 8 9 10 11 1213 14
P1 P2
P3 P4
P5
5
