3.4 Adresse für die Buskommunikation
Das IO 113 kann über eine Busverbindung mit Steu-
erungssystemen kommunizieren. Für die Buskom-
munikation fungiert das IO 113 als Slave. Da eine
Steuerung in der Lage sein muss, die Slavegeräte zu
identifizieren, mit denen sie kommuniziert, muss das
IO 113 über eine eindeutige Adresse verfügen. Es
kann eine Adresse zwischen 32 und 231 ausgewählt
werden. Standardmäßig ist die Adresse 231 einge-
stellt.
Wird ein SM 113 zusammen mit einem IO 113 als
Gerätepaar verwendet, fungiert das SM 113 als
Slave. In einem Steuerungssystem können maximal
sieben Gerätepaare verwendet werden. Jedes
IO 113 muss eine eindeutige Adresse besitzen, die
mithilfe der DIP-Schalter 3, 4 und 5 eingestellt wird.
Siehe die nachfolgende Tabelle.
Alternativ kann dem SM 113 auch per Bus eine ein-
deutige Adresse im Steuerungssystem zugewiesen
werden. In diesem Fall müssen sich die DIP-Schalter
3, 4 und 5 in der Stellung AUS befinden.

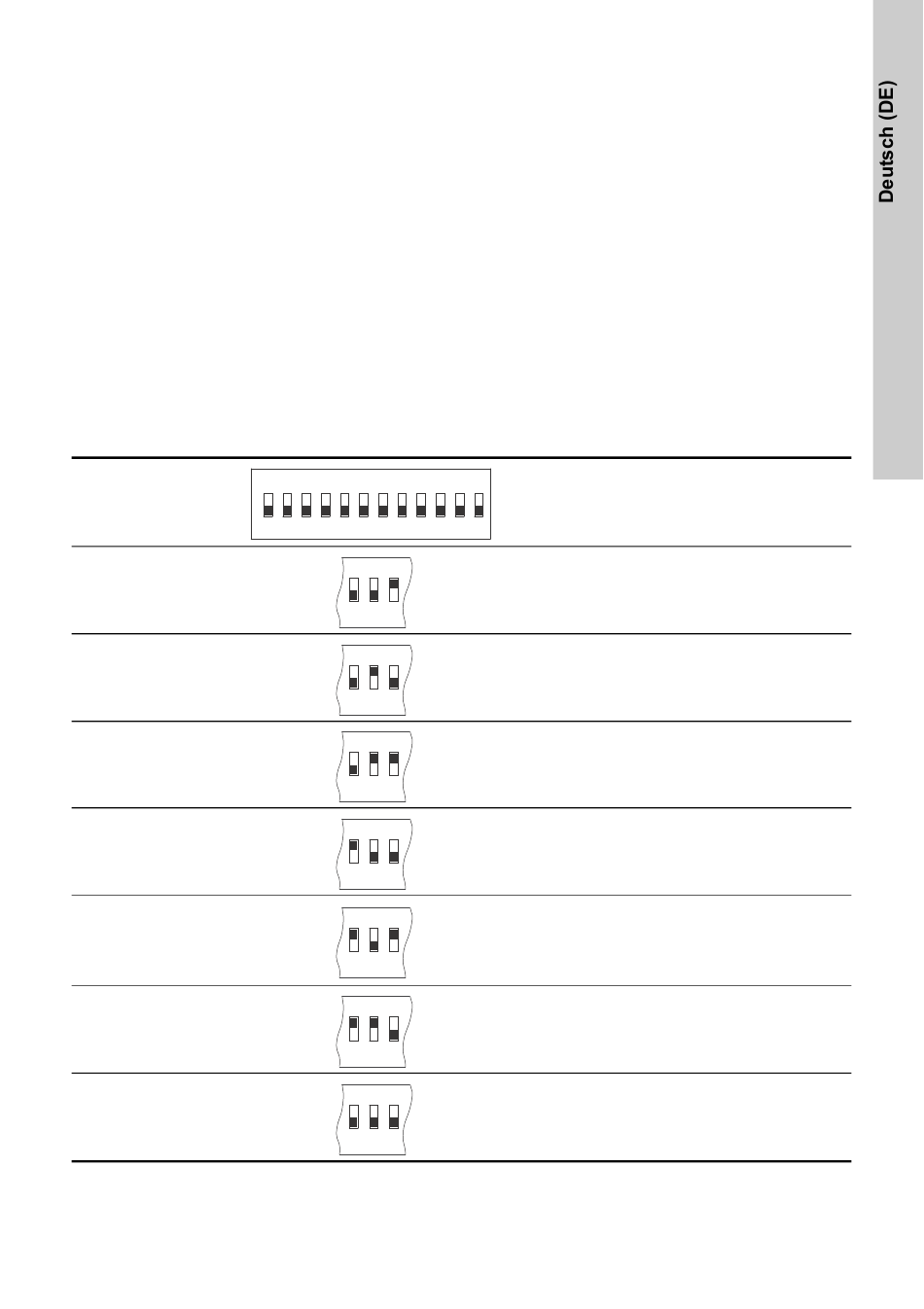

Adresse
40
41
42
43
44
45
Über Bus eingestellte
Adresse
ON
1 2 3 4 5 6 7 8 9 10 11 12
3 4 5
3 4 5
3 4 5
3 4 5
3 4 5
3 4 5
3 4 5
DIP
Beschreibung
IO 113 Adresse 1
IO 113 Adresse 2
IO 113 Adresse 3
IO 113 Adresse 4
IO 113 Adresse 5
IO 113 Adresse 6
Eindeutige Adresse des IO 113, die per Bus im
Steuerungssystem eingestellt wird
Standardadresse: 231.
9
