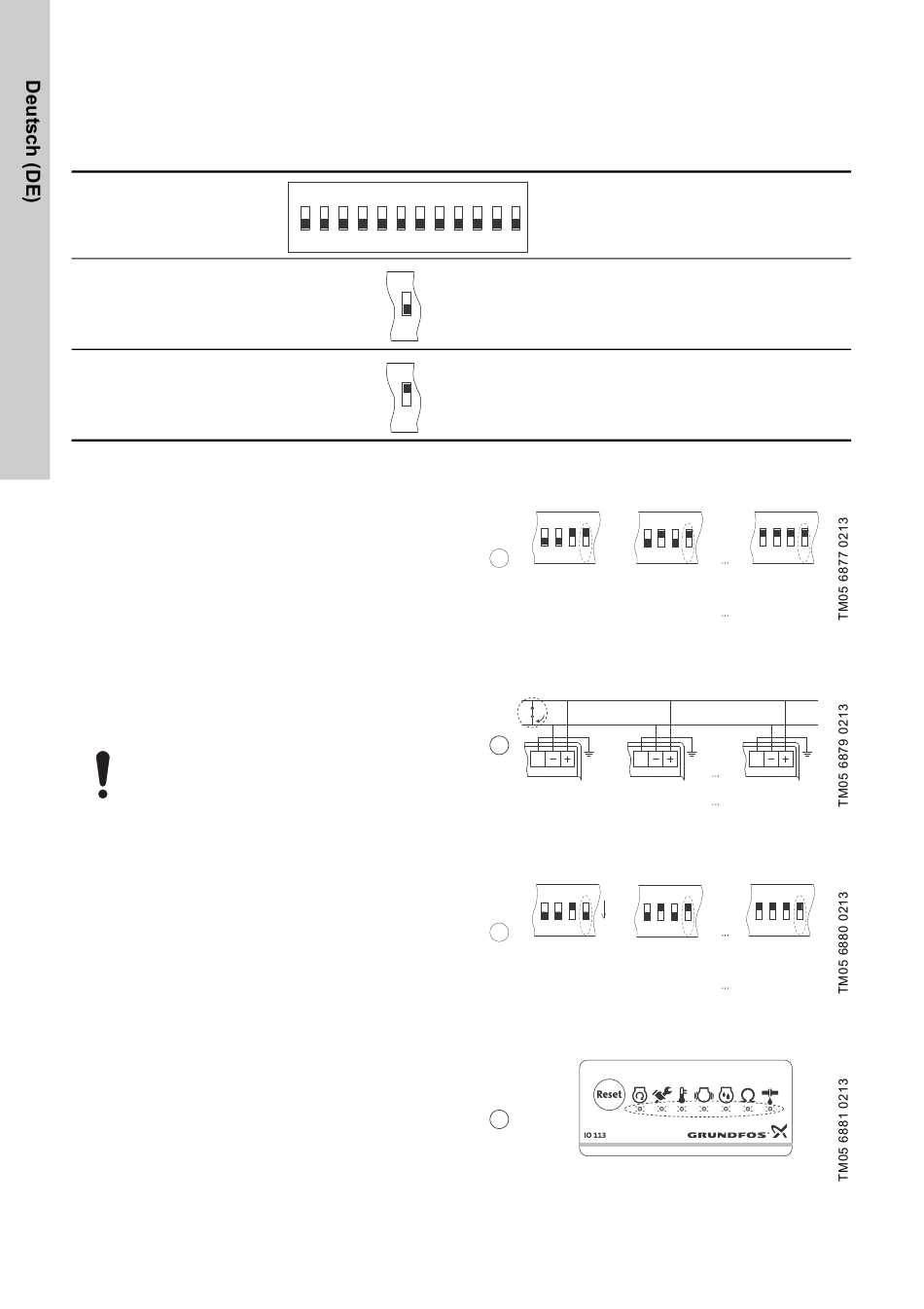

3.5 Sensorerkennung und Zuweisen der
Adresse beim SM 113
Beim ersten Anlegen der Spannung überprüft das
SM 113 alle Eingänge, um zu erfassen, welche Sen-
soren angeschlossen sind.
Stromversorgung zum
SM 113
Stromversorgung ist einge-
schaltet
Stromversorgung ist abge-
schaltet
Wird ein gültiges Signal gemessen, erkennt das
SM 113, dass ein Sensor angeschlossen ist, und
speichert den Status.
Zeigt das IO 113 einen Sensorfehler oder einen Kon-
figurationsfehler an, muss die Sensorerkennung
erneut durchgeführt werden. Siehe Abschnitt
7. Störungssuche beim
Produkt. Stellen Sie den DIP-
Schalter 6 am IO 113 von AUS auf EIN und anschlie-
ßend wieder von EIN auf AUS. Nach ca. 5 Sekunden
wird das SM 113 zurückgesetzt und die Sensorer-
kennung ist abgeschlossen.
Ist mehr als ein Gerätepaar bestehend aus
IO 113 und SM 113 im Steuerungssystem
installiert, muss sichergestellt werden,
dass die Adressenzuweisung Gerätepaar
für Gerätepaar erfolgt. Deshalb darf beim
Einstellen immer nur ein Gerätepaar
bestehend aus IO 113 und SM 113 einge-
schaltet sein. Alle anderen IO 113 und
SM 113 müssen abgeschaltet sein.
Ansonsten kann die Adressenzuweisung
fehlschlagen.
10
ON
1 2 3 4 5 6 7 8 9 10 11 12
6
6
DIP
Beschreibung
Das als Slave fungierende SM 113 erfasst
den Sensorstatus und kommuniziert mit
dem IO 113, um die Adresse einzustellen.
Das als Slave fungierende SM 113 ist
abgeschaltet.
Beispiel: (sechs Gerätepaare)
ON
ON
3 4 5 6
3 4 5 6
1.
IO 113_1
IO 113_2
Abb. 6
DIP 6 "EIN"
24 VAC/VDC
2.
PE
PE
IO 113_1
IO 113_2
Abb. 7
Stromversorgung ist eingeschaltet
ON
ON
3 4 5 6
3 4 5 6
3.
IO 113_1
IO 113_2
Abb. 8
IO 113_1, DIP 6 "AUS"
4.
IO 113_1
Abb. 9
Alle Meldeleuchten blinken
ON
3 4 5 6
IO 113_6
PE
IO 113_6
ON
3 4 5 6
IO 113_6
