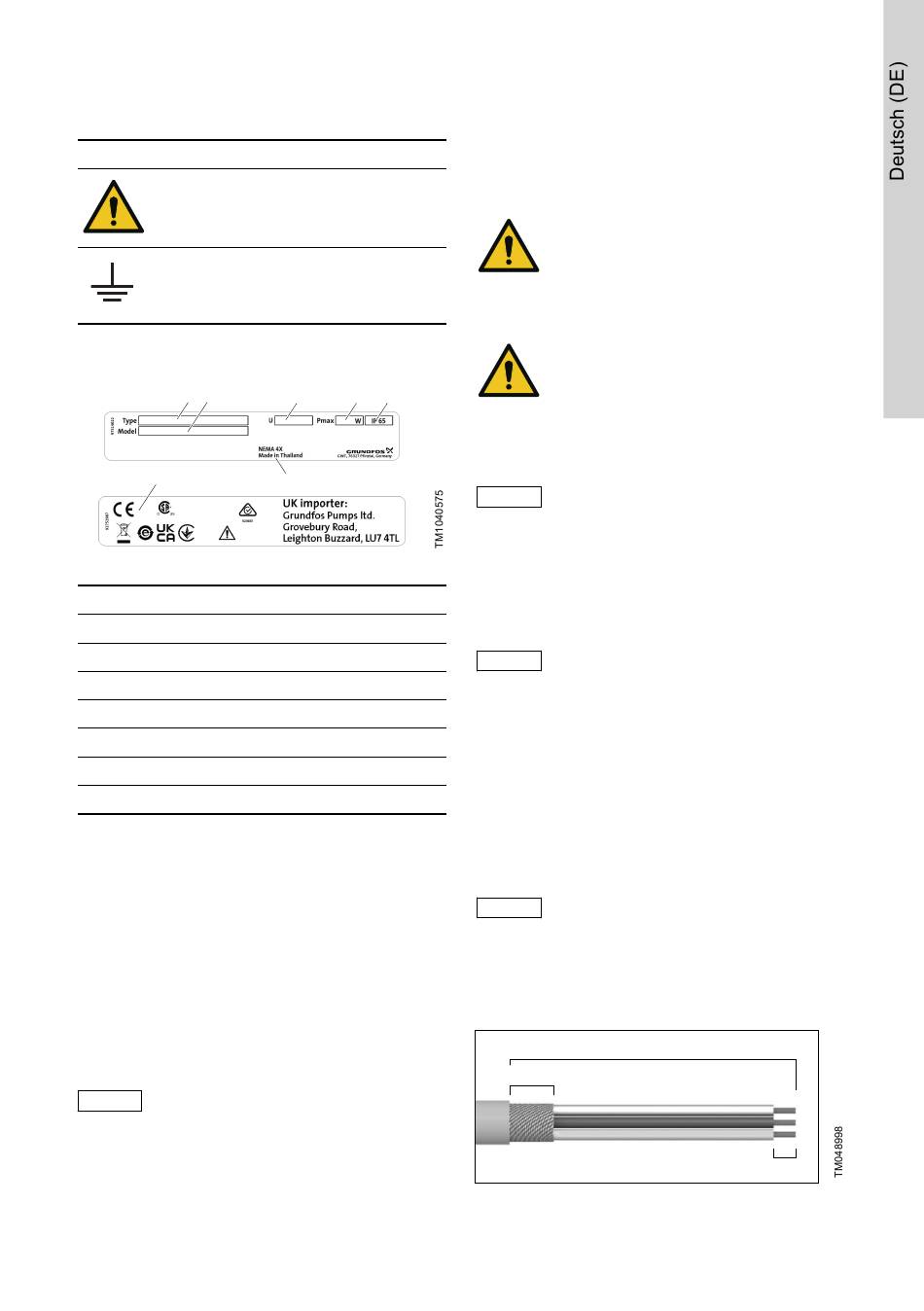

3.3 Symbole auf dem Produkt

Symbol
Beschreibung
Hinweis auf eine allgemeine Gefahren-
stelle.
Funktionserdanschluss.

3.4 Typenschild

1 2
1 2
1 2
1 2
7
Pos. Beschreibung
1
Typenbezeichnung
2
Spannung
3
Spannung
4
Leistungsaufnahme
5
Schutzart
6
Herstellungsland
7
Prüfzeichen

4. Installation

4.1 Installations-Set

Das E-Box-Paket beinhaltet die folgenden Teile:
E-Box ausgerüstet mit CIM-Modul
Montage- und Betriebsanleitung der E-Box
Montage- und Betriebsanleitung des CIM-Moduls
CD-ROM (Software, Funktionsprofile, Montage-
und Betriebsanleitungen).
Die CD-ROM und die Montage- und
Betriebsanleitungen so aufbewahren, dass
sie griffbereit sind, wenn die E-Box mit
Hinweis
CIM-Modul in das
Hauptkommunikationsnetzwerk integriert
wird.
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6

4.2 Elektrischer Anschluss

Der elektrische Anschluss darf nur von einer
Elektrofachkraft in Übereinstimmung mit den örtlich
geltenden Vorschriften vorgenommen werden.
Warnung
Vor Beginn der elektrischen
Anschlussarbeiten muss die
Stromversorgung der DDA-Dosierpumpe
ausgeschaltet und gegen unbeabsichtigtes
Wiedereinschalten gesichert sein.
Warnung
Um die Schutzart IP65/NEMA 4X zu
gewährleisten, müssen alle nicht
benutzten Anschlüsse mit einem
Blindstopfen versehen werden!
Versorgungsspannung der E-Box: 30 V
DC von der DDA-Pumpe. Siehe Abb.
Übersicht über die E-Box, Pos. 4.
Achtung
Schließen Sie die E-Box ausschließlich mit
dem vormontierten Stecker über die die
DDA-Pumpe an die Stromversorgung an!
Um eine stabile und zuverlässige
Kommunikation zu gewährleisten, muss
der Kabelschirm für die GENIbus-
Verbindung an die Masseschelle
angeschlossen werden. Dies ist von
Achtung
Grundfos vormontiert.
Siehe Abb. Übersicht über die E-Box, Pos.
4.
Nehmen Sie keine Änderungen vor!
Weitere Informationen
3.2 Produktübersicht
4.2.1 Anschließen des Modbus
Je nach lokaler Netzwerkinstallation
können ein oder zwei Kabel an die
Modbus-Anschlüsse angeschlossen
Hinweis
werden (Abb. Kabelanschlüsse, Pos. 1
und 2).
1. Nehmen Sie die Abdeckung von der E-Box ab.
2. Modbus-Kabel vorbereiten, wie dargestellt.
65 mm
10 mm
Vorbereiten der Modbus-Kabel
5 mm
15
