3.3 Pumpenausführung
Das IO 113 muss für die angeschlossene Pumpe
konfiguriert werden. Die Typenbezeichnung der
Pumpe enthält den Buchstaben A, B, C oder D.
Beispiel 1, interne Verdrahtung:
SE1 80 80 40 A Ex 4 5 1D
Beispiel 2, externe Verdrahtung:
SE2.90.250.2250.4.S.496.Ex.S.5.13.C.Q.S
Die in den Beispielen genannten Buchstaben A und
C sind auf dem Pumpentypenschild angegeben und
werden zum Einstellen der DIP-Schalter 1 und 2
benötigt.

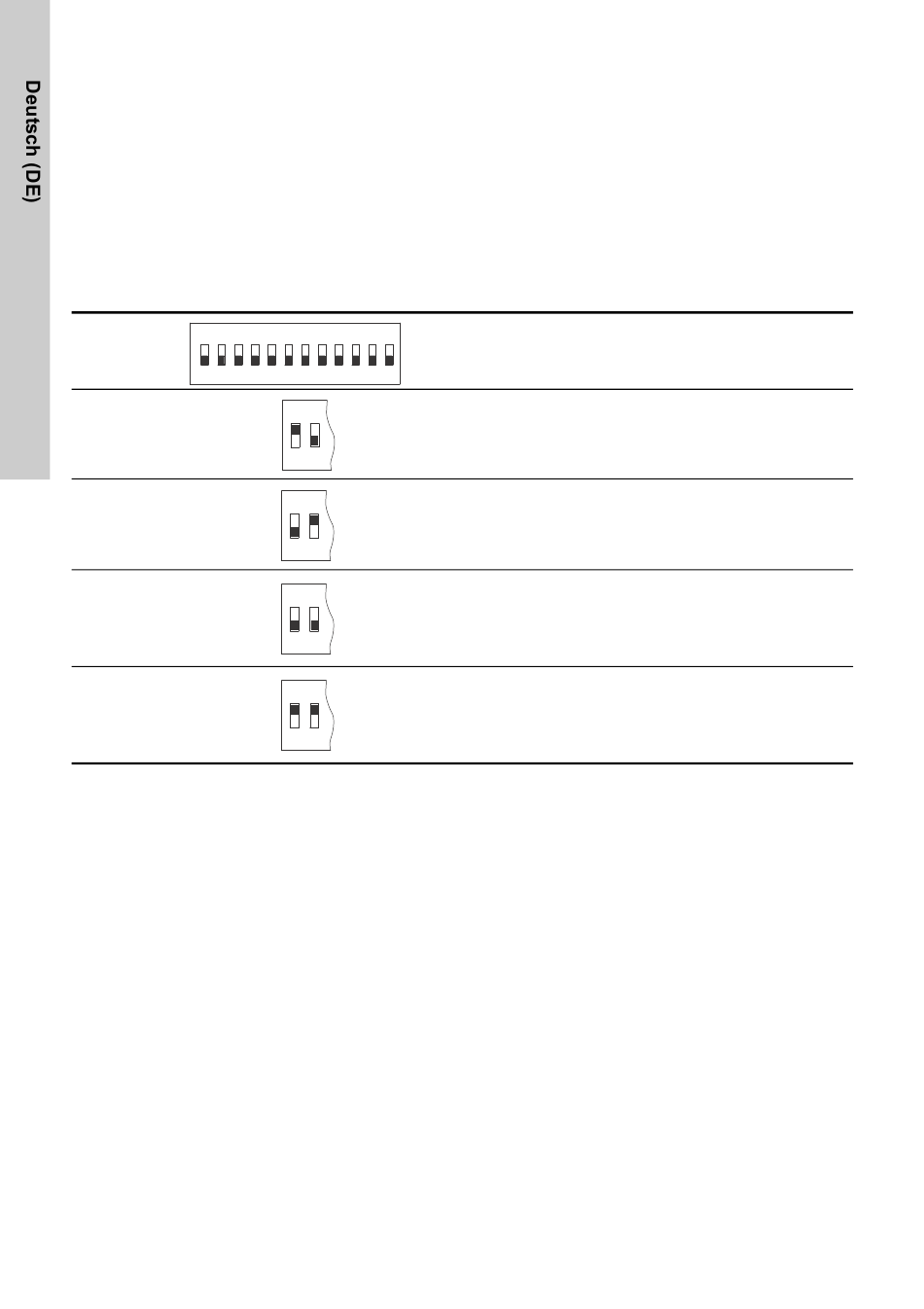

ON
Pumpen-
ausführung
1 2 3 4 5 6 7 8 9 10 11 12
PA
PB
PC
PD
8
DIP
Beschreibung
IO 113 ohne SM 113.
ON
Die Sensoren sind direkt an das IO 113 angeschlossen.
Position 1: EIN
1 2
Position 2: AUS
IO 113 mit SM 113.
ON
Die Sensoren sind an das SM 113 angeschlossen.
Position 1: AUS
1 2
Position 2: EIN
IO 113 ohne SM 113.
ON
Nur für SE/SL-Pumpen mit 9-30 kW.
Die Sensoren sind direkt an das IO 113 angeschlossen.
Position 1: AUS
1 2
Position 2: AUS
IO 113 ohne SM 113.
ON
Die WIO-/WIA-Sensoren sind direkt an die Pumpe ange-
schlossen.
Position 1: EIN
1 2
Position 2: EIN
