Installation
5.8

Einstellung des Flammkopfs

Die Einstellung des Flammkopfs hängt ausschließlich vom
Durchsatz des Brenners in der 2. Stufe bzw. vom Durchsatz der
beiden auf Seite 13 gewählten Düsen ab.

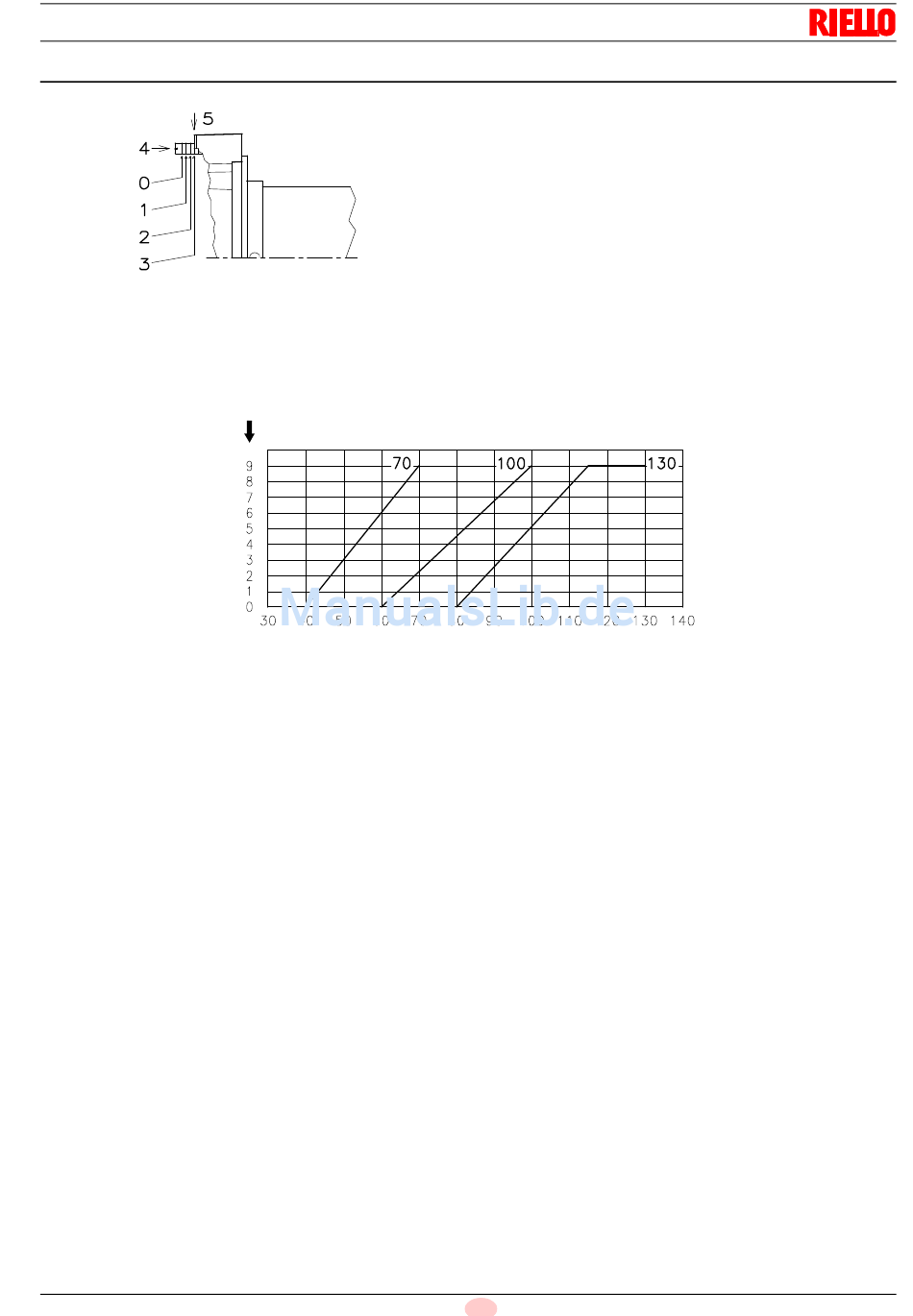

Die Schraube 4) (Abb. 13) so lange drehen, bis von der Kurve (F)
angegebene Kerbe (Abb. 14) mit der vorderen Fläche des
Flanschs 5) (Abb. 13) zusammenfällt.
Beispiel:
RL 70 mit zwei Düsen zu 6 GPH und Pumpendruck 12 bar.
Abb. 13
D462
In der Tabelle (Tab. B, Seite 13) den Durchsatz der beiden Düsen
mit 6,0 GPH suchen:
25,5 + 25,5 = 51 kg/h.
Das Diagramm (Abb. 14) gibt an, dass der Brenner RL 70 für ei-
nen Durchsatz von 51 kg/h eine Regulierung des Flammkopfs
um ungefähr 3 Kerben erfordert, so wie es auf der Abb. (Abb. 13)
dargestellt wird.
Nr. Kerben
D695
Heizöldurchsatz in der 2. Stufe kg/h
Abb. 14
