6.1 Elektrische Anschlüsse
Vom Installateur verlegt.
Gemäß Norm EN 60 335-1 biegsame Kabel verwenden:
➤ falls unter PVC-Ummantelung den Typ H05 VV-F verwen-
den.
➤ falls unter Gummiummantelung den Typ H05 RR-F verwen-
den.

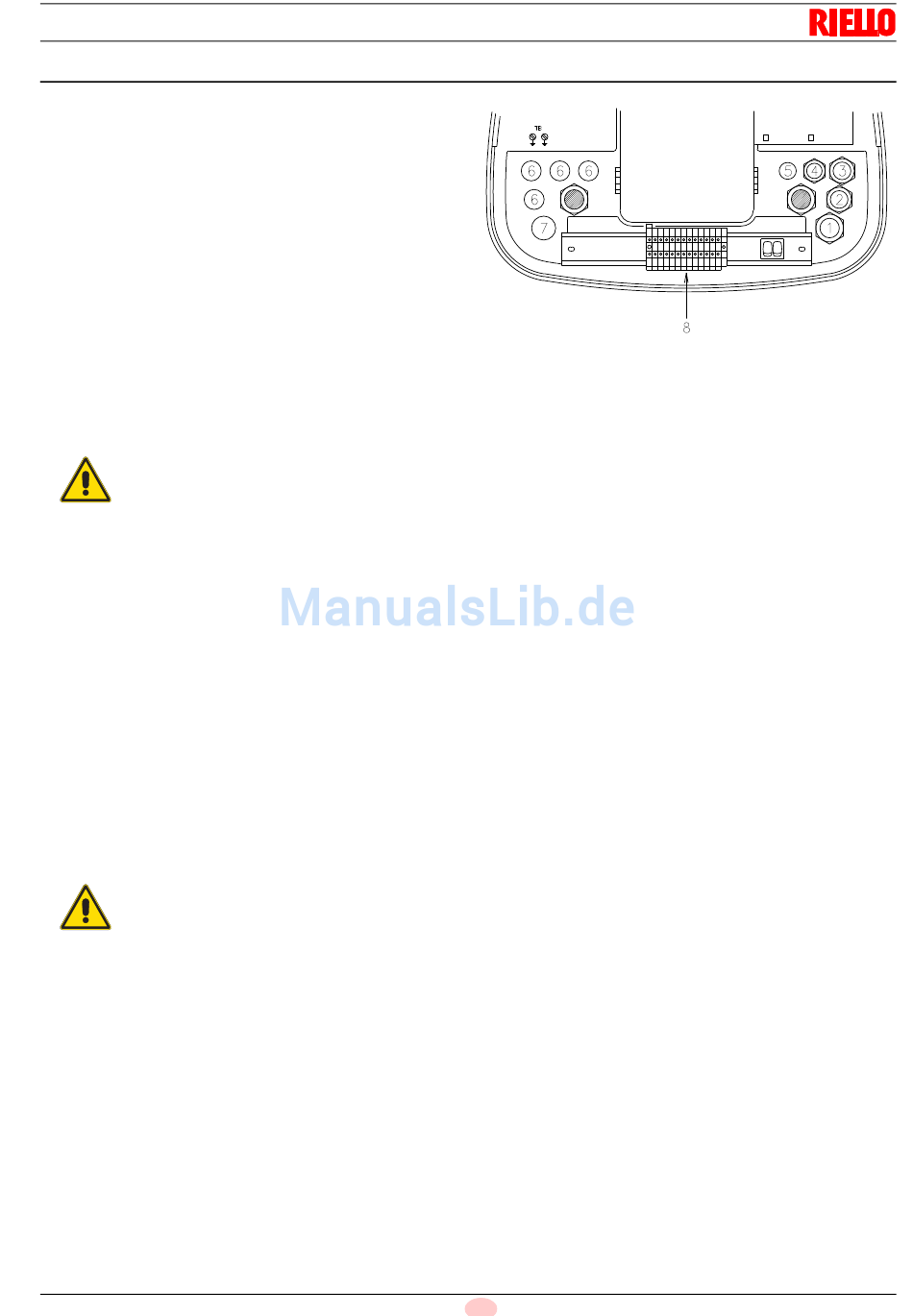

Alle, an das Klemmenbrett 8) (Abb. 15) des Brenners zu schlie-
ßenden Kabel müssen durch die entsprechenden Kabeldurch-
gänge geführt werden.
Die Kabeldurchgänge und die Vorbohrungen können auf ver-
schiedene Arten genutzt werden. Als Beispiel führen wir die fol-
genden Arten auf:
1 Pg 13,5 Dreiphasenspeisung
2 Pg 11 Einphasenspeisung
3 Pg 11 Fernbedienung TL
4 Pg 9 Fernbedienung TR
5 Pg 9 Öffnung für eventuellen Stutzen
6 Pg 11 Öffnung für eventuellen Stutzen
7 Pg 13,5 Öffnung für eventuellen Stutzen
Der Brenner wird werkseitig auf den 2-Stufen-Be-
trieb voreingestellt und muss also zur Steuerung
des Heizölventils V2 an die Fernsteuerung TR an-
ACHTUNG geschlossen werden.
Wird dagegen ein 1-Stufen-Betrieb erwünscht, so ist anstelle der
Fernsteuerung TR eine Überbrückung zwischen Klemmen 5 und
6 des Klemmenbretts zu legen.
ANMERKUNG:
Die Brenner RL 70 - 100 - 130 werden werkseitig für eine
Stromversorgung mit 400 V ausgelegt. Falls die Stromver-
sorgung 230 V beträgt, den Motoranschluss (Stern- oder
Dreieckschaltung) und die Einstellung des Wärmerelais än-
dern.
Die Brenner RL 70 - 100 - 130 wurden für den Schrittschal-
tungsbetrieb zugelassen. Das bedeutet, dass sie - laut Vor-
schrift - wenigstens ein Mal alle 24 Stunden gestoppt werden
müssen, damit das elektrische Steuergerät eine Kontrolle
bezüglich seiner Funktionstüchtigkeit vornehmen kann. Der
Brennerstillstand erfolgt üblicherweise über die Fernsteue-
rung der Kesselanlage. Sollte dies nicht der Fall sein, muss
an IN ein Zeitschalter in Serie geschaltet werden, der einen
Brennerstillstand ein Mal alle 24 Stunden gewährleistet.
Nie den Nulleiter mit dem Phasenleiter in Strom-
versorgungsleitung vertauschen.
ACHTUNG
ANMERKUNG:
Falls eine Fernentriegelung erforderlich sein sollte, einen
Druckkopf (NO) zwischen die Klemme 3 und die Nulleiter-
klemme des Steuergeräts (Klemmen 15, 16, 17 und 18) schal-
ten.
Elektrische Anlage
17 D
D3312
Abb. 15
