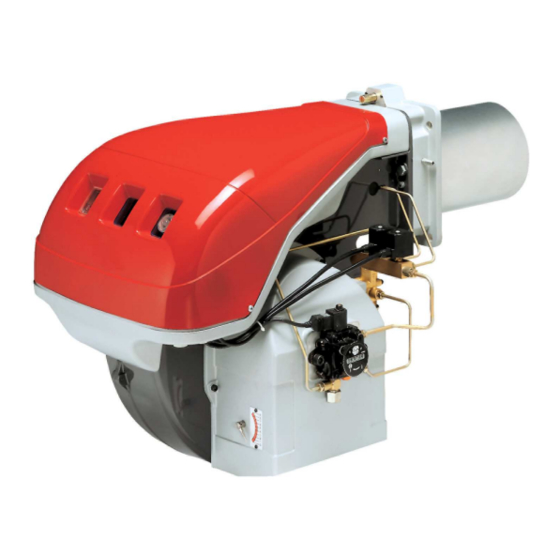

- Seite 1 Montage und Bedienungs Anleitung Öl-Gebläsebrenner Zweistufig CODE MODELL 3475034 RL 70 660 T1 3475035 RL 70 660 T1 3475234 RL 100 661 T1 3475235 RL 100 661 T1 3475434 RL 130 662 T1 3475435 RL 130 662 T1 2916078 (3) - 09/2007...
-
Seite 2: Inhaltsverzeichnis
INHALT TECHNISCHE ANGABEN......Seite 2 Bauvarianten ......... . 2 Zubehör . -
Seite 3: Technische Angaben
TECHNISCHE ANGABEN MODELL RL 70 RL 100 RL 130 660 T1 661 T1 662 T1 LEISTUNG 2. Stufe 474 - 830 711 - 1186 948 - 1540 Mcal/h 408 - 714 612 - 1020 816 - 1325 DURCHSATZ kg/h 40 - 70... -
Seite 4: Brennerbeschreibung
Drücken auf den Druckknopf des Wärmerelais 17)(A). VERPACKUNG - GEWICHT (B) - Richtwerte • Der Brenner steht auf einem besonders für die Handhabung mit Hubwagen geeignetem Holz- RL 70 1300 rahmen. Die Außenabmessungen der Verpak- RL 100 1300 kung sind in Tabelle (B) aufgeführt. -
Seite 5: Regelbereiche
REGELBEREICHE (A) Die Brenner RL 70 - 100 - 130 können auf zwei D687 Arten funktionieren: ein- und zweistufig. Der DURCHSATZ der 1. Stufe wird innerhalb des Feldes A aus den nebenstehenden Kurven ausgewählt. Der DURCHSATZ der 2. Stufe wird innerhalb des Feldes B (bzw. -
Seite 6: Installation
INSTALLATION KESSELPLATTE (A) Die Abdeckplatte der Brennkammer wie in (A) gezeigt vorbohren. Die Position der Gewinde- bohrungen kann mit der zur Grundausstattung RL 70 275-325 M 12 gehörenden Isolierplatte ermittelt werden. RL 100 275-325 M 12 FLAMMROHRLÄNGE (B) RL 130... -
Seite 7: Düsenmontage
Kerbe in Kurve (F) mit der vorderen Fläche von Flansch 5)(E) zusammenfällt. Beispiel: RL 70 mit zwei Düsen zu 6 GPH und Pumpen- druck 12 bar. Suchen Sie in der Tabelle (D)S.5 den Durchsatz der beiden Düsen zu 6 GPH: 25,5 + 25,5 = 51 kg/h. -
Seite 8: Hydraulikanlage
Brennerpumpe sich nicht selbst speisen kann, weil Abstand und/oder Höhe vom Tank größer sind als die in der Tabelle aufgeführten Werte. L (m) Zeichenerklärung (A) RL 70 RL 100 - 130 Höhenunterschied Pumpe/Bodenventil Ø (mm) Ø (mm) Leitungslänge Ø... -
Seite 9: Elektroanlage
ELEKTROANLAGE RL 70 - RL 100 - RL 130 WERKSEITIG AUSGEFÜHRTE ELEKTROANLAGE ELEKTROANLAGE werkseitig ausgeführt SCHEMA (A) Brenner RL 70 - 100 - 130 • Die Modelle RL 70 - 100 - 130 werden werk- seitig für 400 V Stromversorgung vorbereitet. - Seite 10 400 V-Motors angegeben sind, wird der Schutz trotzdem gewährleistet. VERMERKE • Die Brenner RL 70 - 100 - 130 werden werksei- RL 70 - RL 100 - RL 130 EINSTELLUNG ÜBERSTROMAUSLÖSERS tig für 400 V Stromversorgung vorbereit. Falls die Stromversorgung 230 V beträgt, den Motor- anschluß...
-
Seite 11: Einschalten Der Pumpe
PUMPE (A) RL 70 RL 100 - RL 130 1 - Ansaugen G 1/4" PUMPE SUNTEC AL 95 C PUMPE SUNTEC AJ6 CC 2 - Rücklauf G 1/4" 3 - Anschluß Manometer G 1/8" 4 - Anschluß Vakuummeter G 1/8"... -
Seite 12: Brennereinstellung
Sechskantes 2)(B) vornehmen: - nach rechts (Zeichen -) kleinere Öffnung - nach links (Zeichen +) größere Öffnung. (1) Ohne Schieber 4)(C)S.5 Beispiel RL 70 - Düse 1. Stufe 6 GPH: 11,0 Kerbe 2,3 (A) in Übereinstimmung mit Marke 1). 11,0 Nach beendeter Einstellung den Sechskant 2)(B) mit der Nutmutter 1) arretieren. -
Seite 13: Brennerfunktion
BRENNERFUNKTION ANFAHREN DES BRENNERS (A) - (B) Startphasen mit progressiven Zeitangaben in Sekunden: • Verschluß der TL-Fernsteuerung. Nach etwa 3s: • 0 s : Die Anlaufphase hat angefangen. • 2 s : Anfahren Gebläsemotor. • 3 s : Einschalten des Zündtransformators. Die Pumpe 3) saugt den Brennstoff über die Leitung 1) und den Filter 2) vom Tank an und pumpt ihn unter Druck in den Auslaß. -
Seite 14: Endkontrollen
ENDKONTROLLEN • Den Foto-Widerstand verdunkeln und die Fern- steuerungen schließen: der Brenner muß ein- schalten und ca. 5 s nach Ventilöffnung der 1. Stufe in Störabschaltung fahren. • Den Foto-Widerstand beleuchten und die Fern- steuerungen schließen: der Brenner muß ein- schalten danach Störabschaltung fahren. -
Seite 15: Diagnostik Betriebsablauf
DIAGNOSTIK BETRIEBSABLAUF Die Bedeutung der verschiedenen Anzeigen während des Anlaufprogramms ist in folgender Tabelle erklärt: FARBCODETABELLE Sequenzen Farbcode Vorspülung Zündung Betrieb mit Flamme OK Betrieb mit schwachter Flamme Stromversorgung unter ~ 170V Störabschaltung Fremdlicht Erläuterung: gelb grün ENTRIEGELUNG DES STEUERGERÄTS UND VERWENDUNG DER DIAGNOSTIK Das mitgelieferte Steuergerät verfügt über eine Diagnosefunktion, mit der Ursachen eventueller Betriebsstörungen leicht festgestellt werden kön- nen (Anzeige: ROTE LED). -
Seite 16: Empfohlene Abhilfen
SIGNAL STÖRUNGEN MÖGLICHE URSACHEN EMPFOHLENE ABHILFEN Kein Blinken Brenner geht nicht an - Kein Strom........... . Schalter einschalten - Sicherungen kontrollieren - Grenzfernsteuerung TL offen . -
Seite 17: Status (Auf Wunsch)
STATUS STATUS Auf Wunsch lieferbares Zubehör. (auf Wunsch) Siehe Seite 2. MONTAGE Die Brenner sind bereits für den Einbau des Status vorbereitet. Für die Montage wie folgt vorgehen: - Den Status 1) mit Hilfe des Verbinders 2) an Montage der Brennerauflage 3) anschließen. - Den Status mit den Schrauben 4), die mit dem Satz mitgeliefert sind, an der Brenner- auflage befestigen. - Seite 20 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.rielloburners.com Änderungen vorbehalten!
