SYSTEMSTEUERUNG

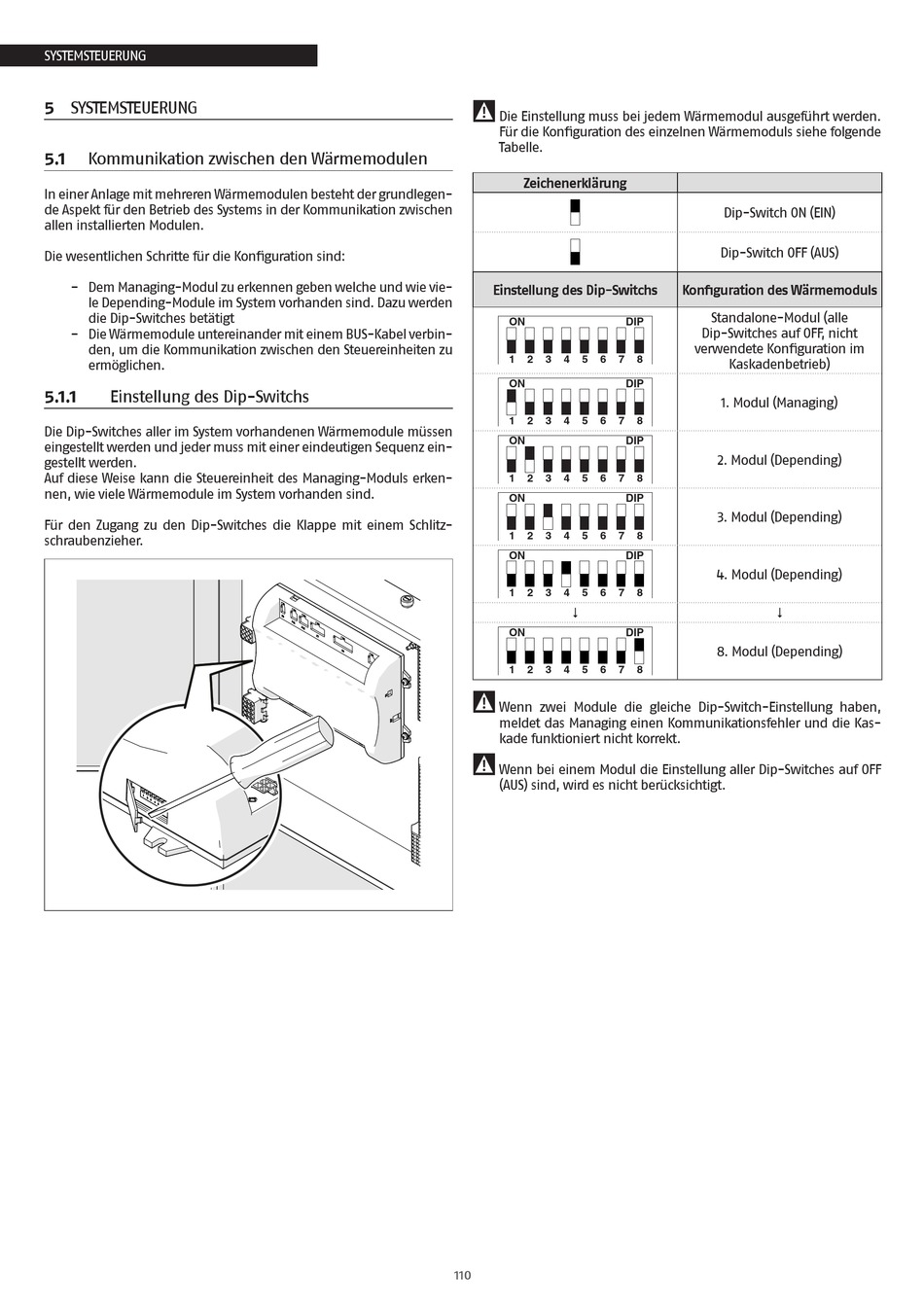

5 SYSTEMSTEUERUNG
5.1 Kommunikation zwischen den Wärmemodulen
In einer Anlage mit mehreren Wärmemodulen besteht der grundlegen-
de Aspekt für den Betrieb des Systems in der Kommunikation zwischen
allen installierten Modulen.
Die wesentlichen Schritte für die Konfiguration sind:
− Dem Managing-Modul zu erkennen geben welche und wie vie-
le Depending-Module im System vorhanden sind. Dazu werden
die Dip-Switches betätigt
− Die Wärmemodule untereinander mit einem BUS-Kabel verbin-
den, um die Kommunikation zwischen den Steuereinheiten zu
ermöglichen.
5.1.1

Einstellung des Dip-Switchs

Die Dip-Switches aller im System vorhandenen Wärmemodule müssen
eingestellt werden und jeder muss mit einer eindeutigen Sequenz ein-
gestellt werden.
Auf diese Weise kann die Steuereinheit des Managing-Moduls erken-
nen, wie viele Wärmemodule im System vorhanden sind.
Für den Zugang zu den Dip-Switches die Klappe mit einem Schlitz-
schraubenzieher.
9
Die Einstellung muss bei jedem Wärmemodul ausgeführt werden.
Für die Konfiguration des einzelnen Wärmemoduls siehe folgende
Tabelle.
Zeichenerklärung
Einstellung des Dip-Switchs
ON DIP
1 2 3 4 5 6 7
ON DIP
1 2 3 4 5 6 7
ON DIP
1 2 3 4 5 6 7
ON DIP
1 2 3 4 5 6 7
ON DIP
1 2 3 4 5 6 7
$
ON DIP
1 2 3 4 5 6 7
9
Wenn zwei Module die gleiche Dip-Switch-Einstellung haben,
meldet das Managing einen Kommunikationsfehler und die Kas-
kade funktioniert nicht korrekt.
9
Wenn bei einem Modul die Einstellung aller Dip-Switches auf OFF
(AUS) sind, wird es nicht berücksichtigt.
110
Dip-Switch ON (EIN)
Dip-Switch OFF (AUS)
Konfiguration des Wärmemoduls
Standalone-Modul (alle
Dip-Switches auf OFF, nicht
verwendete Konfiguration im
8
Kaskadenbetrieb)
1. Modul (Managing)
8
2. Modul (Depending)
8
3. Modul (Depending)
8
4. Modul (Depending)
8
$
8. Modul (Depending)
8
