8

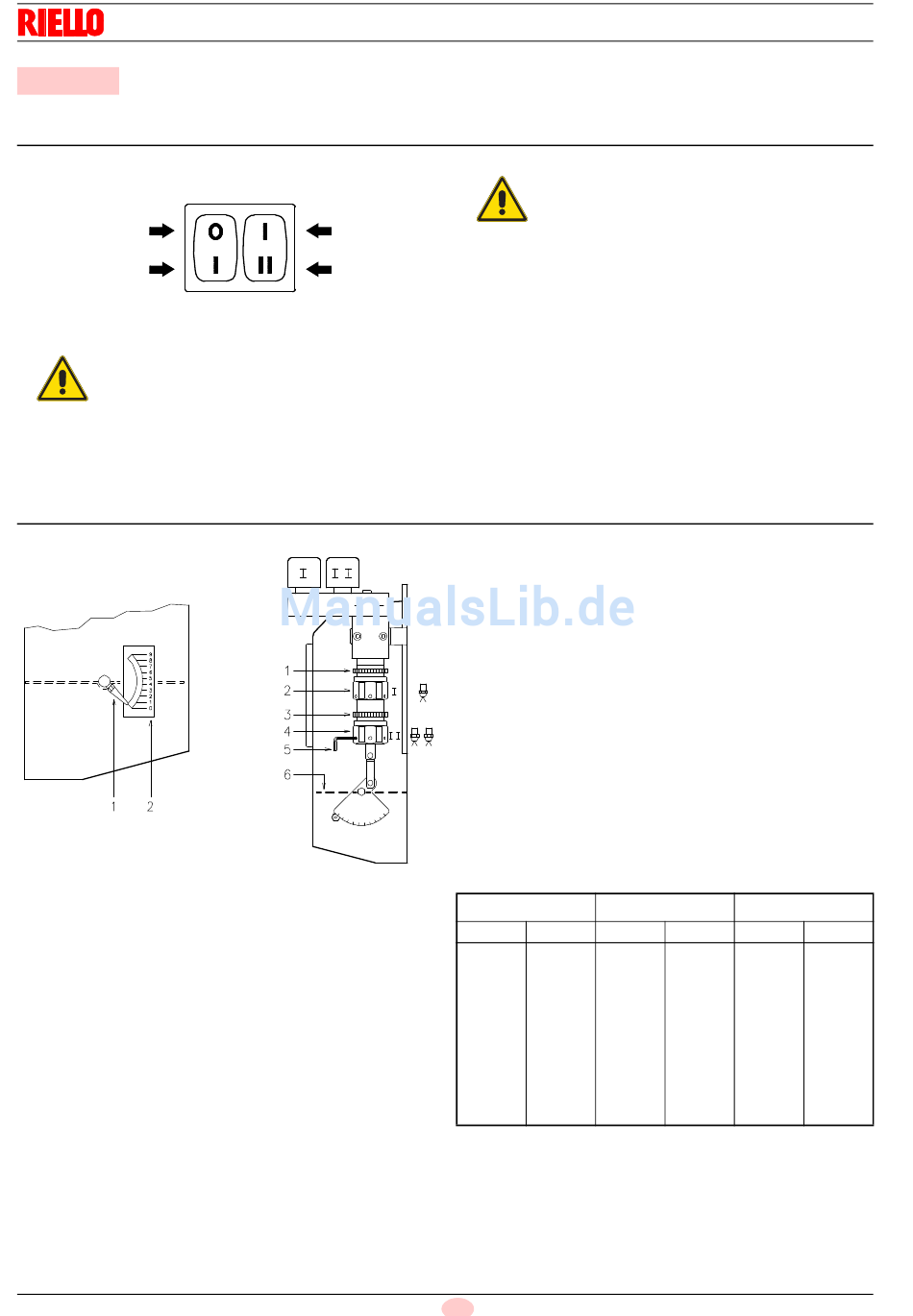

Brennereinstellung
8.1
Zünden
Brenner
Aus
Ein
Sicherheitshinweise für die erstmalige Inbetriebnahme
Die erstmalige Inbetriebnahme des Brenners
muss durch befugtes Fachpersonal gemäß den
Angaben in diesem Handbuch sowie in Überein-
stimmung mit den gültigen gesetzlichen Normen
ACHTUNG
und Bestimmungen ausgeführt werden.
8.2
Funktion
D699
Abb. 20
Für die optimale Einstellung des Brenners sollten die Verbren-
nungsabgase am Kesselausgang analysiert und an den folgen-
den Punkten eingegriffen werden.
➤ Düsen der 1. und 2. Stufe
Siehe Informationen auf Seite 13.
➤ Flammkopf
Die bereits erfolgte Einstellung des Flammkopfs erfordert keine
Nachjustierung soweit keine Durchsatzänderung des Brenners in
der 2. Stufe erfolgt.
➤ Pumpendruck
12 bar: Ist der werkseitig eingestellte Druck, der im Allgemeinen
den korrekten Druck darstellt. Es kann allerdings erforderlich
werden, diesen zu ändern, und zwar auf:
10 bar: Zur Minderung des Brennstoffdurchsatzes. Dies ist nur
dann möglich, wenn die Raumtemperatur nicht unter 0°C absinkt.
Die 10 bar dürfen auf keinen Fall unterschritten werden, da der
Zylinder sich sonst nur schwer öffnen könnte.
6070
Brennereinstellung
1
2
Stufe
1.
2.
Abb. 19
D469
Abb. 21
Prüfen Sie die richtige Funktionsweise der Regel-,
Steuer- und Sicherheitsvorrichtungen.
ACHTUNG
Den Schalter 1) (Abb. 19) auf "EIN" stellen.
Beim ersten Zünden kommt es beim Übergang von der 1. zur 2.
Stufe zu einem momentanen Abfall des Brennstoffdrucks, der
durch die Füllung der Leitung der 2. Düse verursacht wird. Dieser
Abfall kann das Ausgehen des Brenners verursachen, das
manchmal von Pulsationen begleitet wird.
Nach Abschluss der später näher beschriebenen Einstellungen,
muss das Zünden des Brenners ein dem Betrieb entsprechendes
Geräusch erzeugen. Es kommt zu einer oder mehreren Pulsatio-
nen oder einer Verzögerung der Zündung im Vergleich zur Öff-
nung des Heizöl-Elektroventils. Siehe hierzu die Empfehlungen
auf Seite 26: Ursachen: 34 ÷ 42.
14 bar: Zur Erhöhung des Brennstoffdurchsatzes oder um auch
bei Temperaturen unter 0°C ein sicheres Zünden zu gewährlei-
sten.
Der Pumpendruck wird durch Verstellen der Schraube 5) (Abb.
18, Seite 19) variiert.
➤ Luftklappe - 1. Stufe
Halten Sie den Brenner in der 1.Stufe, indem Sie den Schalter 2)
(Abb. 19) auf die Position der 1. Stufe stellen. Die Öffnung der
Luftklappe 6) (Abb. 21) ist auf die gewählte Düse abzustimmen:
der Zeiger 1)(Abb. 20) muss der Kerbe 2) (Abb. 20) gemäß Ta-
belle (Tab. D) entsprechen. Die Einstellung durch Drehen des
Sechskants 2) (Abb. 21) vornehmen:
– nach rechts (Zeichen -) Öffnung wird kleiner;
– nach links (Zeichen +) Öffnung wird vergrößert.
Beispiel: RL 70 - Düse 1. Stufe 6,0 GPH:
Kerbe 2,3 (Abb. 20) in Übereinstimmung mit Zeiger 1).
Nach erfolgter Einstellung den Sechskant 2) (Abb. 21) mit der
Nutmutter 1) arretieren.
RL 70
GPH
Nr.
5
2,0
6
2,3
7
2,6
8
2,7
9
2,8
Nr. Kerbe 2) (Abb. 20)
➤ Luftklappe - 2. Stufe
Den Schalter 2) (Abb. 19, Seite 20) in die Position der 2. Stufe
bringen und die Luftklappe 6) (Abb. 21) über den Sechskant 4)
(Abb. 21) nach Lockern der Nutmutter 3) (Abb. 21) einstellen.
20
D
RL 100
RL 130
GPH
Nr.
GPH
7
2,0
10
8
2,1
11
9
2,2
12
10
2,4
13
11
2,6
14
12
2,7
15
13
2,8
16
14
2,9
17
18
19
Nr.
2,0
2,1
2,2
2,3
2,5
2,6
2,7
2,8
2,9
3,0
Tab. D
