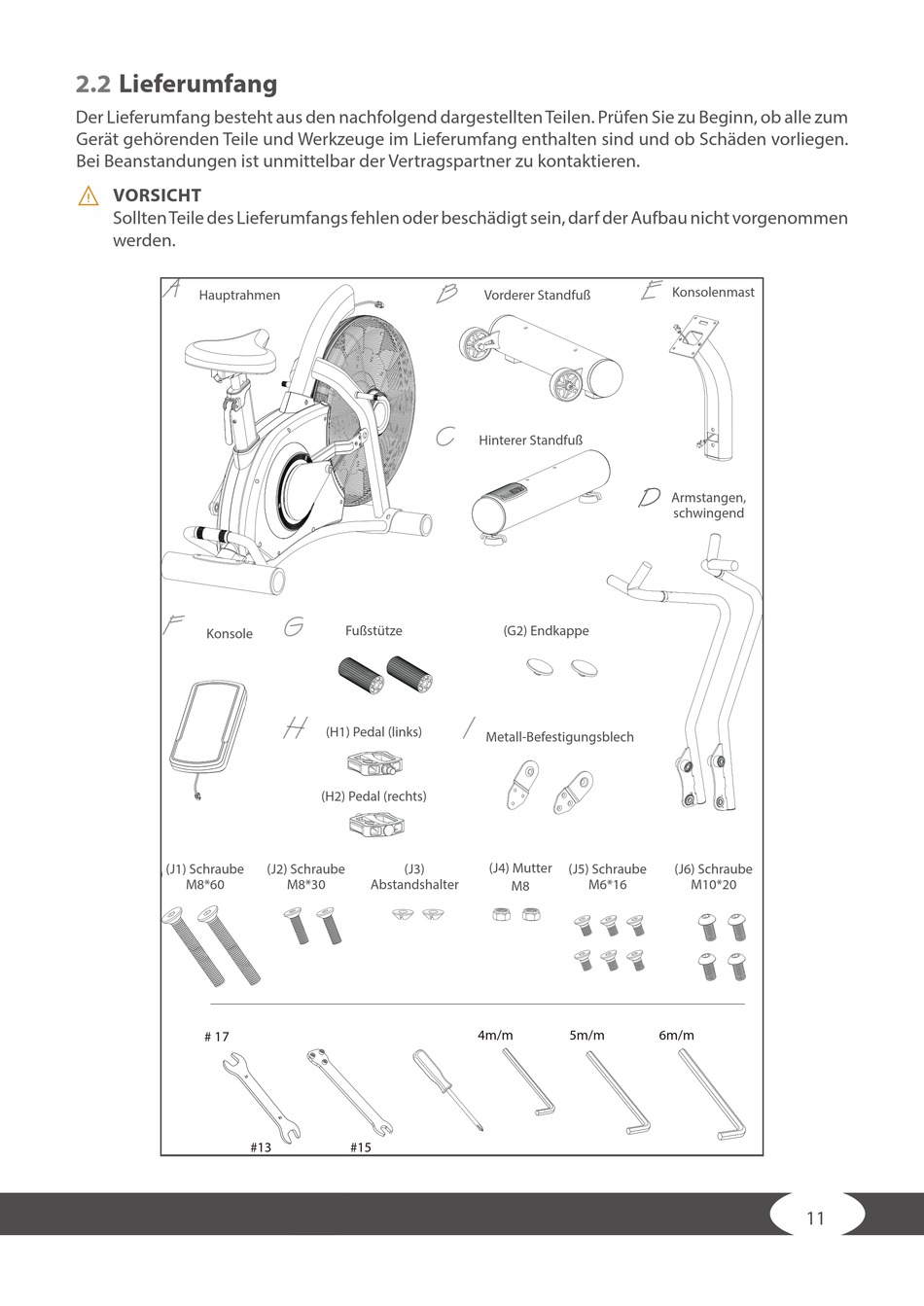

2.2
Lieferumfang
Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen.
Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren.
VORSICHT
⚠
Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen
werden.
Main frame
Hauptrahmen
Console
Konsole
(J1) Schraube
(J1)Screw
M8*60
M8*60
# 17
(G-1)Foot Support
Fußstütze
(H1) Pedal( left)
(H1) Pedal (links)
(H2) Pedal ( right)
(H2) Pedal (rechts)
(J2) Schraube
(J3)
(J2)Screw
(J3)Spacer
M8*30
Abstandshalter
M8*30
Ring
Cu stom ize d Wrenc h
#13
#15
Front stabilizer
Vorderer Standfuß
Rear stabilizer
Hinterer Standfuß
(G-2)End Cap
(G2) Endkappe
Metal xing plate
Metall-Befestigungsblech
(J4) Mutter
(J5) Schraube
(J4)NUT
(J5)Screw
M6*16
M8
M8
M6*16
4m/m
5m/m
Konsolenmast
Console tube
Armstangen,
Swing handle
schwingend
bar (L-R)
(J6) Schraube
(J6)Screw
M10*20
M10*20
6m/m
11
