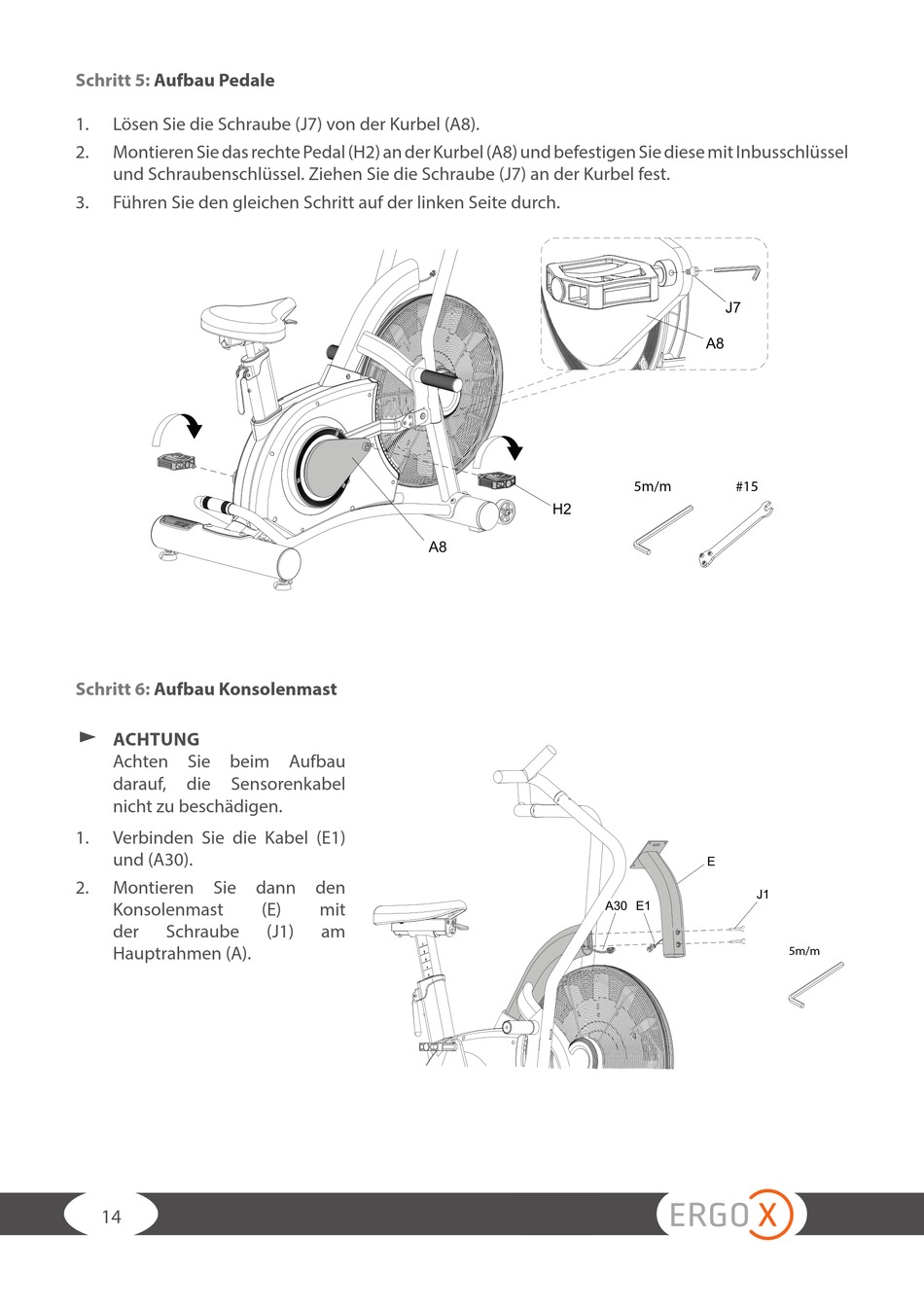

Schritt 5:
Aufbau Pedale
1.
Lösen Sie die Schraube (J7) von der Kurbel (A8).
2.
Montieren Sie das rechte Pedal (H2) an der Kurbel (A8) und befestigen Sie diese mit Inbusschlüssel
und Schraubenschlüssel. Ziehen Sie die Schraube (J7) an der Kurbel fest.
3.
Führen Sie den gleichen Schritt auf der linken Seite durch.
Schritt 6:
Aufbau Konsolenmast
࣑ ACHTUNG
Achten Sie beim Aufbau
darauf,
die
Sensorenkabel
nicht zu beschädigen.
1.
Verbinden Sie die Kabel (E1)
und (A30).
2.
Montieren Sie dann den
Konsolenmast
der
Schraube
Hauptrahmen (A).
14
A8
(E)
mit
(J1)
am
J7
A8
USE TOOL
5m/m
H2
E
A30
E1
ERGO
#15
J1
USE TOOL
5m/m
X
