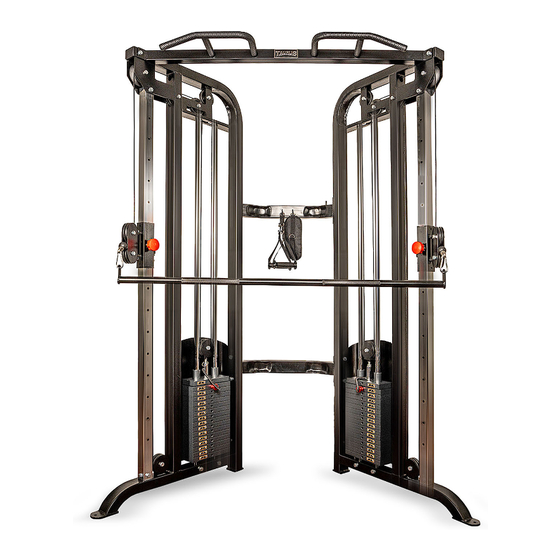

- Seite 1 Montage- und Bedienungsanleitung max. 120 kg ~ 180 Min. 256/301 kg L 169 | B 81 | H 212 TFCF82072.01.01 Art.-Nr. TF-CF820_72 / TF-CF820_95 Taurus Dual Pulley...
- Seite 2 CF820...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Teileliste: Schwererer Gewichtsblock Explosionszeichnung GARANTIE KONTAKT...
- Seite 4 CF820...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus® entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
- Seite 7 ALLGEMEINE INFORMATIONEN Technische Daten Maße und Gewicht TF-CF820_72 Verpackungsmaß (L x B x H) und Artikelgewicht (brutto, inkl. Verpackung) ca.: Box 1: 216 cm x 97 cm x 17 cm 97 kg Box 2: 146 cm x 45 cm x 12 cm 30 kg Box 3 (6x): 27,5 cm x 14,5 cm x 11,5 cm...
- Seite 8 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
- Seite 9 Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
- Seite 10 MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
- Seite 11 Inhalt Box 1 Teilenr. Bezeichnung Anz. Teilenr. Bezeichnung Anz. Linker Hauptrahmen Linke Abdeckung Rechter Hauptrahmen Rechte Abdeckung Stahlplatte Inhalt Box 2 11/38 26/40 Teilenr. Bezeichnung Anz. Teilenr. Bezeichnung Anz. Squat-Stange Obere Querstrebe Verbindungsrahmen Untere Querstrebe Gummiring Verbindungsplatte Stellstift 26/40 Kabel 11/38 Kopfplatte Karabinerhaken...
- Seite 12 Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
- Seite 13 Rechte Seite Linke Seite Left Part Right Part H10-17 H10-17 H10-13 H10-13 H10-13 H10-13...
- Seite 14 Schritt 2: Montage der Gewichtsblöcke HINWEIS Dieses Gerät ist mit einem regulären Gewichtsblock sowie mit einem schwereren Gewichtsblock erhältlich. Je nach Gewichtsblock variieren die Teilenummern für die Kopfplatte und das Gewichtsschwert. Für den regulären Gewichtsblock gilt: Kopfplatte (11) und Gewichtsschwert (10). Für den schwereren Gewichtsblock gilt: Kopfplatte (38) und Gewichtsschwert (39).
- Seite 15 Linke Seite Montage: Schwerer Gewichtsblock...
- Seite 16 Schritt 3: Montage der Kabel ACHTUNG Wenn Sie den regulären Gewichtsblock haben, verwenden Sie die längeren Kabel (26). Wenn Sie den schwereren Gewichtsblock haben, verwenden Sie die kürzeren Kabel (40). Der Montagevorgang ist identisch. Die Kabel sollten innerhalb des Hauptrahmens verlaufen. ...
- Seite 17 Linke Seite...
- Seite 18 Schritt 4: Kabeljustierung Die richtige Kabelspannung erkennen Sie daran, dass die Kopfplatte ganz leicht auf dem Gewichtsblock aufl iegt. Hängt diese hingegen in der Luft, ist das Kabel zu stramm gespannt. Wenn das Kabel sichtbar schlaff ist, ist es zu locker. Wenn das Kabel zu stramm oder zu schlaff ist, muss es angepasst werden.
- Seite 20 Schritt 5: Montage der Abdeckungen und der Squat-Stange HINWEIS Es wird empfohlen, die Schritte erst auf dem einen Hauptrahmen durchzuführen und im Anschluss auf der anderen Seite zu wiederholen. Die folgenden Schritte fangen auf der linken Seite an. Lösen Sie zwei Unterlegscheiben (W10) und die Muttern (N10) von der unteren Querstrebe (18).
- Seite 21 H10-13 H10-13...
- Seite 22 LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist.
- Seite 23 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 24 Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Kabel Schraubenverbindungen Rollen und Seilführung Gleitschienen/Führungsstangen Legende: R = Reinigen;...
- Seite 25 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Kraftgeräte, wie Kraftstationen, Hantelbänke oder Racks kann dies zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor Schweiß...
- Seite 26 Die Seriennummer Ihres Geräts ist einmalig. Sie befi ndet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Dual Pulley Artikelnummer: TF-CF820_72 / TF-CF820_95...
- Seite 27 Teileliste Bezeichnung (ENG) Anz. Bezeichnung (ENG) Anz. Main Upright Frame Clip Squat Bar Strap Handle Right Slide Frame F50X70mm Inner Cap Left Slide Frame Strap Hook Front Top Cross Frame Small Pulley Guide Rod Big Pulley Rubber Bumper Ankle Strap Weight Stack Plate Right Shield Weight Select Pin...
- Seite 28 Explosionszeichnung HINWEIS Bitte beachten Sie, dass sich die Teilenummern der folgenden Teile, je nachdem welcher Gewichtsblock verbaut ist, unterscheiden: Kopfplatte (11/38) Gewichtsschwert (10/39) Kabel (26/40) CF820...
- Seite 29 GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
- Seite 30 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
- Seite 31 KONTAKT TECHNIK TEKNIK OG SERVICE TECHNIQUE & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 189 530984 +49 4621 4210-945 +49 4621 42 10 933 �� +49 4621 4210-698 �� �� info@fi tshop.dk info@fi tshop.fr ��...
- Seite 32 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit über 70 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfi tnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 33 Notizen...
- Seite 34 Notizen CF820...
