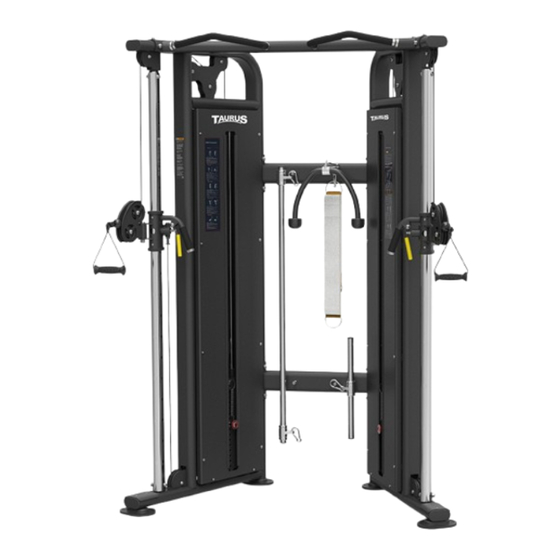

- Seite 1 Montage- und Bedienungsanleitung max. 180 kg ~ 180 Min. ~ 120 Min. 269 kg L 84 | B 152 | H 212 TFPC0921.01.04 Art.-Nr. TF-PC0921 Taurus Elite Dual Pulley...
- Seite 2 Dual Pulley...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖREMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT...
- Seite 4 Dual Pulley...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke TAURUS® entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
- Seite 7 ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Verpackungsmaße Kartons und Artikelgewicht (brutto, inkl. Verpackung) ca.: Nr. 1 (L x B x H): 216 cm x 56,5 cm x 105 cm 193 kg Nr. 2 (L x B x H): 30,5 cm x 11,5 cm x 12,5 cm 160 kg Artikelgewicht (netto, ohne Verpackung): 269 kg...
- Seite 8 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
- Seite 9 Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
- Seite 10 MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
- Seite 11 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.
- Seite 12 Art. Nr. Name Beschreibung Anzahl Linker Seitenrahmen Rechter Seitenrahmen Klimmzugrahmen Verbindungsrahmen Lange Griff stange Trizepstau Handschlaufen Kurzer Griff Fußschlaufe Gummifuß Montagesatz Dual Pulley...
- Seite 13 Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
- Seite 14 Schritt 2: Montage des oberen Klimmzugrahmens Montieren Sie den oberen Klimmzugrahmen (3) mit je zwei Schrauben (46), zwei Federscheiben (57) und zwei Unterlegscheiben (54) auf der Oberseite an den linken und rechten Seitenrahmen (1&2). Befestigen Sie den oberen Klimmzugrahmen (3) mit einer Schraube (46), einer Federscheibe (57) und einer Unterlegscheiben (54) auf jeder Seite.
- Seite 15 Schritt 3: Montage der Gewichtsplatten Setzen Sie die Führungsstangen (10) an der Unterseite des rechten Seitenrahmens (2) ein und bringen Sie die beiden Abdeckappen an (34). Schieben Sie die beiden Gummipuff er (38) auf die Führungsstangen (10). Schieben Sie die Gewichtsplatten (21) auf die Führungsstangen (10). Schieben Sie das Gegengewicht (22) auf die Führungsstangen (10).
- Seite 16 Step 4: Montage der Gewichtsplattenabdeckungen Montieren Sie beide Gewichtsplattenabdeckungen (66) mit zehn Schrauben (67) und zehn Unterlegscheiben (68) auf jeder Seite. Dual Pulley...
- Seite 17 Schritt 5: Montage des Zubehörs Befestigen Sie das Trizepstau (19), die Fußschlaufe (18) und die lange Griff stange (12) am oberen Verbindungsrahmen (4). Befestigen Sie den kurzen Griff (17) und die Handschlaufen (69) am unteren Verbindungsrahmen (4).
- Seite 18 LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist.
- Seite 19 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 20 Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Kabel Schraubenverbindungen Rollen und Seilführung Gleitschienen/Führungsstangen Gewichte Polster...
- Seite 21 ZUBEHÖREMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Kraftgeräte, wie Kraftstationen, Hantelbänke oder Racks kann dies zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor Schweiß...
- Seite 22 Die Seriennummer Ihres Geräts ist einmalig. Sie be ndet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Elite Dual Pulley Artikelnummer: TF-PC0921 Dual Pulley...
- Seite 23 Teileliste Bezeichnung (ENG) Spezi kation Anz. left doorframe right doorframe upper beam bracket link span rotary frame roller hanger left adjusting pipe right adjusting pipe guide rod Φ20*1726 guide rod xing plate long handle support mounting pole ringer shield cable set Φ4.8 short handle foot strap...
- Seite 24 rubber foot 175*125*11 rubber bumper Φ62*Φ20*26 rubber bumper Φ38*Φ33*15 plug Φ12.5*Φ11.2*20 blind nuts hexagon socket button head M10*65thread25 screw hexagon socket button head M10*55thread25 screw hexagon bolt hexagon socket head screw M10*45thread25 Hexagon socket button head M10*25 screw Hexagon socket head screw M8*25 hexagon socket button head M12*90thread30...
- Seite 25 hexagon socket head screw M10*25 rings components hook cover aluminum end cover Φ38*Φ6.5*13 aluminum ring Φ32*Φ23*14.5 aluminum baffl e ring Φ35*Φ26*13 plastic ring Φ30*Φ26*4.5 socket cap screw M6*25 spring washer inner hexagon end set screw M5*5 reinforcing regula 16*9*1560 countersunk head pull mandrel 5*12 rivet protect plate...
- Seite 26 Explosionszeichnung Dual Pulley...
- Seite 27 GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
- Seite 28 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
- Seite 29 KONTAKT TECHNIK TEKNIK OG SERVICE TECHNIQUE & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 189 530984 �� +49 4621 4210-945 +49 4621 42 10 933 +49 4621 4210-698 �� �� �� info@ tshop.dk info@ tshop.fr technik@sport-tiedje.de ��...
- Seite 30 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit über 70 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heim tnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 32 Taurus Elite Dual Pulley...
