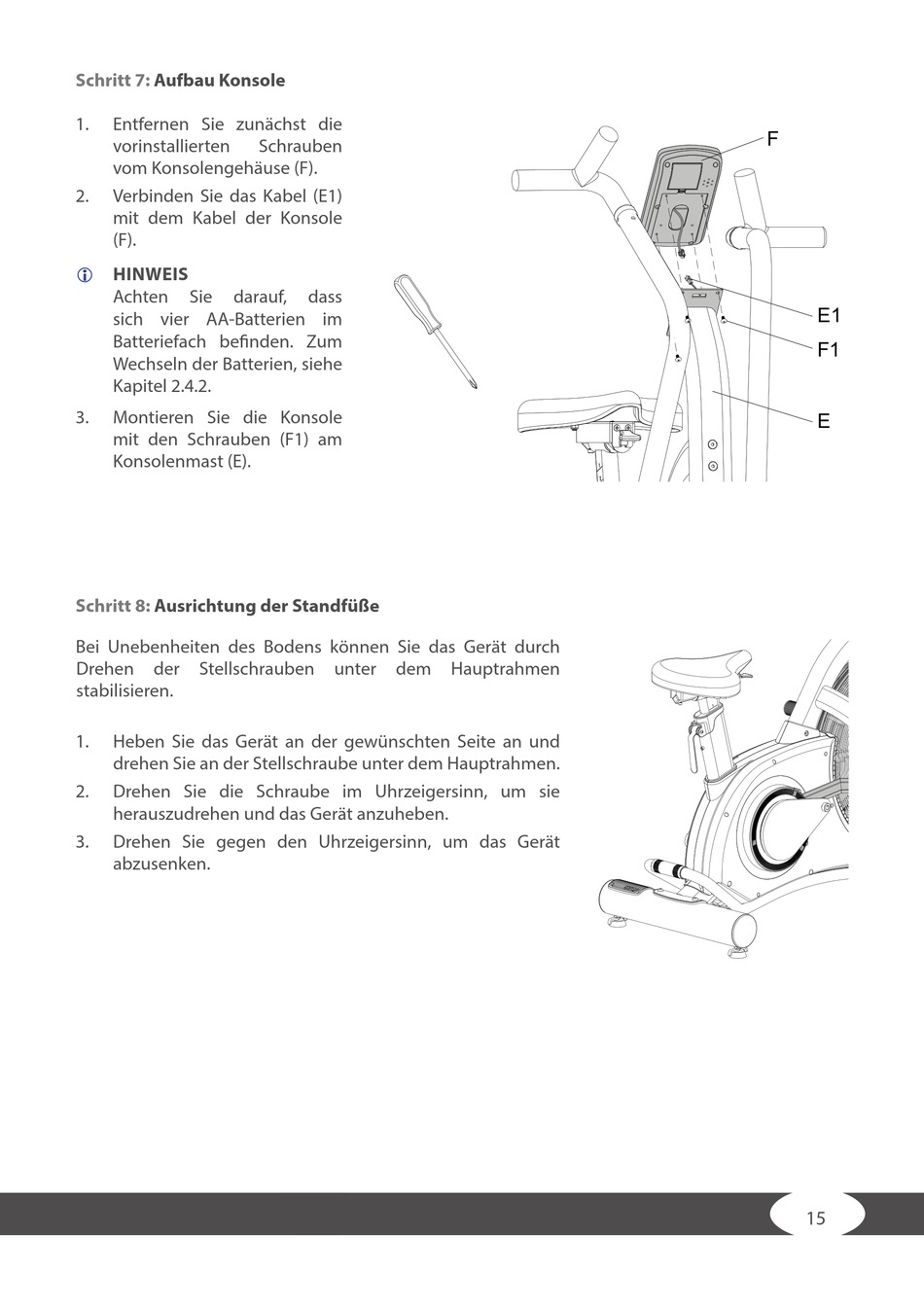

Schritt 7:
Aufbau Konsole
1.
Entfernen Sie zunächst die
vorinstallierten
vom Konsolengehäuse (F).
2.
Verbinden Sie das Kabel (E1)
mit dem Kabel der Konsole
(F).
HINWEIS
L
Achten
Sie
darauf,
sich vier AA-Batterien im
Batteriefach befinden. Zum
Wechseln der Batterien, siehe
Kapitel 2.4.2.
3.
Montieren Sie die Konsole
mit den Schrauben (F1) am
Konsolenmast (E).
Schritt 8:
Ausrichtung der Standfüße
Bei Unebenheiten des Bodens können Sie das Gerät durch
Drehen der Stellschrauben unter dem Hauptrahmen
stabilisieren.
1.
Heben Sie das Gerät an der gewünschten Seite an und
drehen Sie an der Stellschraube unter dem Hauptrahmen.
2.
Drehen Sie die Schraube im Uhrzeigersinn, um sie
herauszudrehen und das Gerät anzuheben.
3.
Drehen Sie gegen den Uhrzeigersinn, um das Gerät
abzusenken.
Schrauben
USE TOOL
dass
F
E1
F1
E
A17
15
