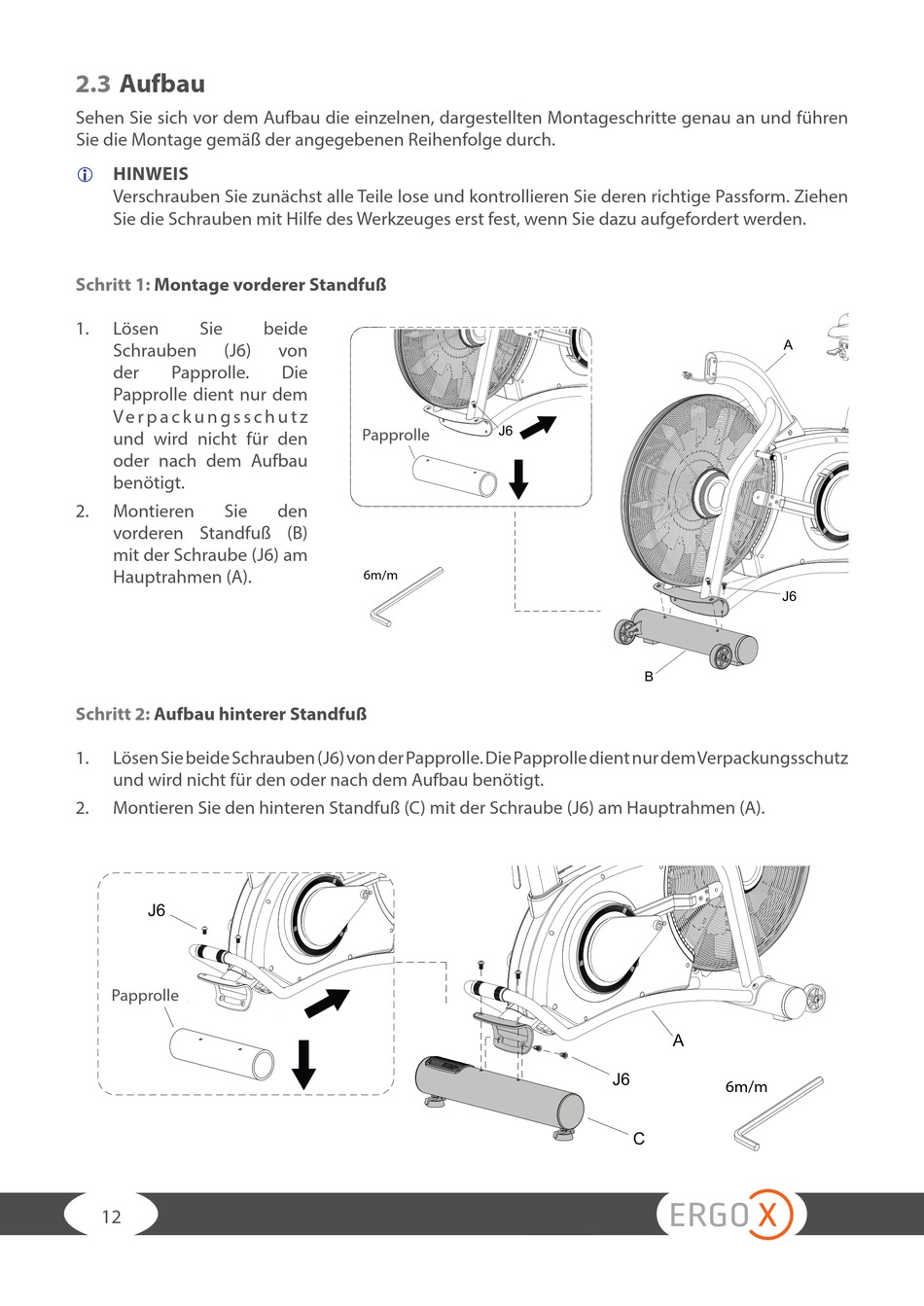

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1:
Montage vorderer Standfuß
1.
Lösen
Sie
Schrauben
(J6)
der
Papprolle.
Papprolle dient nur dem
V e r p a c k u n g s s c h u t z
und wird nicht für den
oder nach dem Aufbau
benötigt.
2.
Montieren
Sie
vorderen Standfuß (B)
mit der Schraube (J6) am
Hauptrahmen (A).
Schritt 2:
Aufbau hinterer Standfuß
1.
Lösen Sie beide Schrauben (J6) von der Papprolle. Die Papprolle dient nur dem Verpackungsschutz
und wird nicht für den oder nach dem Aufbau benötigt.
2.
Montieren Sie den hinteren Standfuß (C) mit der Schraube (J6) am Hauptrahmen (A).
STEP 1
J6
Papprolle
PAPER TUBE
12
beide
von
Die
Papprolle
PAPER TUBE
den
USE TOOL
6m/m
J6
B
A
J6
C
ERGO
A
J6
USE TOOL
6m/m
X
